新增視為梁功能

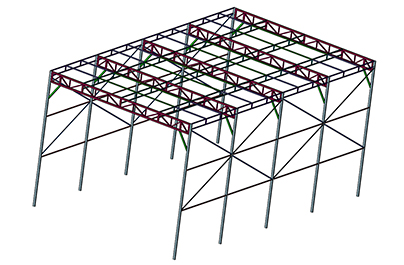

支持用戶在幾何部件中將具有復雜截面部件簡化為梁單元，方便后續的仿真計算。
中望CAD
中望結構仿真
新增功能
支持用戶在幾何部件中將具有復雜截面部件簡化為梁單元，方便后續的仿真計算。

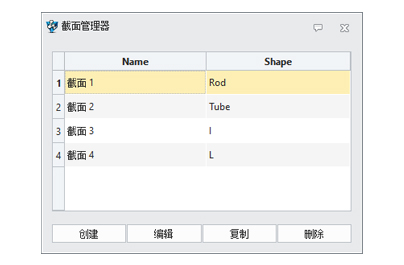

支持用戶在幾何部件中建立梁單元后，為梁單元的截面賦予相應的幾何屬性，可提供用戶多樣化的截面屬性設置。

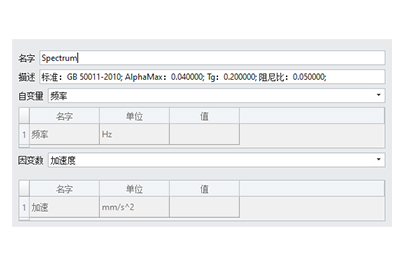

支持譜、功率譜密度和脈沖函數的設置。針對用戶的一些專業場景需求，如地震譜的計算，提供了根據國家現行規范（GB50011-2010）方法計算地震譜，大幅提高了專業用戶的使用效率。

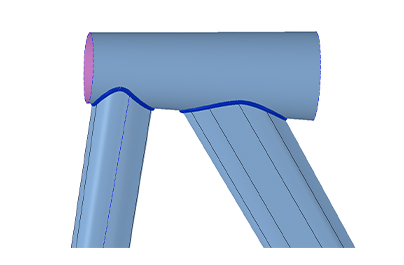

新增了 T 型單邊角焊縫、雙邊角焊縫，搭接角焊縫，單邊坡口焊縫、雙邊坡口焊縫等 5 種焊接類型，支持用戶根據不同的電極類型確定的焊縫強度，并在后處理的輸出結果中可查看所需要的焊縫尺寸，幫助用戶在實際焊接時選擇合理的焊接參數。

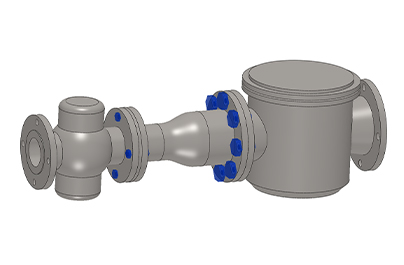

新增了不同的螺栓連接類型，可根據用戶需要設定相應的螺栓材料、螺紋面形式、螺帽直徑、柄直徑等參數，支持強度校核功能，可為螺栓添加預應力。

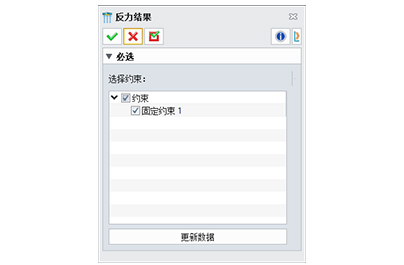

新增了反力矩的計算功能，方便用戶更直觀的獲取反力矩的大小，優化了反力的查看方式，在仿真結果中加入了反力結果按鈕，方便用戶選擇不同約束下的反力結果。

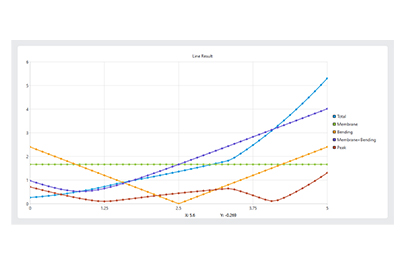

新增了應力線性化功能，用戶在后處理探測結果中選擇探測類型，針對選中的節點，展示結構的薄膜應力、彎曲應力、峰值應力曲線。

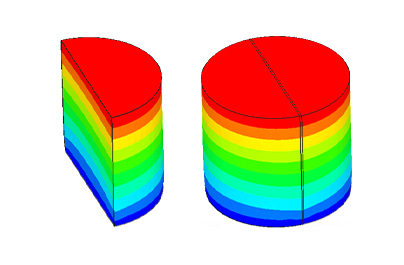

新增了對稱顯示的功能，當用戶采用 1/2 或 1/4 的模型，通過后處理中的對稱顯示功能，可實現完整模型的云圖查看。
新增多分析步分析、多工況分析、通用顯式動力學分析，以覆蓋更廣泛的分析場景需求。
新版本擴展了單元功能，引入鐵木辛柯梁單元，考慮了橫向剪切變形的影響，可為短粗梁提供更精確的應力和變形結果。此外，層合板單元新增基于 Hashin 失效準則的強度和局部失效評估方法。
非線性分析功能在新版本中得到了顯著提升，新增弧長法分析功能，可用于復雜工況（如后屈曲分析），精確捕捉載荷-位移路徑中的峰值、極值點及后屈曲響應。同時，新版本支持對一階殼單元進行大變形分析，可處理復雜工況下的一階殼后屈曲和幾何非線性響應。
新版本新增綁定接觸的面對面接觸算法，相較傳統的點對面接觸算法，提供更高的計算精度。此外，還支持定義一般接觸的漸進干涉和接觸罰參數，從而提升接觸計算的求解穩定性。
新版本增加剛體定義功能，可將模型的任意部分定義為剛體，避免過度細化建模，從而顯著提升仿真效率和精度，尤其適用于碰撞與接觸問題的高效求解。
新版本增加超彈材料，支持Mooney Rivlin、Ogden、Neo-Hookean、Polynomial Form、Arruda-Boyce、Yeoh共6種，并支持HyperFoam泡沫材料模型。內置材料實驗數據擬合工具，可基于拉伸、壓縮、剪切實驗數據自動擬合超彈性及泡沫材料參數。
在多分析步中新增螺栓預緊力功能，廣泛應用于裝配結構、動力傳動裝置及關鍵連接部件的精確仿真。新增慣性釋放功能，可模擬完全無約束或虛擬支撐下的欠約束模型剛體運動引起的動態響應。
新版本支持導入和導出 Abaqus 求解器輸入文件（.INP），并兼容以毫米為長度單位、噸為質量單位的組合方式。同時，大體量 BDF 文件的導入導出效率得到了數量級的提升。
新版本新增細長桿及薄壁結構的幾何簡化能力，自動創建中面和梁模型。在分析時，軟件可自動賦予梁和殼單元屬性，并支持自動識別相鄰梁的連接關系，快速生成約束，提高復雜結構的建模效率和準確性。
新版本引入虛擬拓?fù)浼夹g(shù)，在不修改真實幾何的情況下合并面和抑制邊，減少幾何特征對單元質量的影響，從而生成高質量網格。
新版本升級了網格編輯功能，新增網格拉伸工具，并支持網格的重編號及階次修改操作，為用戶提供更加靈活高效的編輯體驗，顯著提升復雜模型處理的便捷性。
新版本優化并豐富了網格拾取工具，新增按平面、單元類型及連接域的拾取功能。同時，框選功能支持僅拾取表面網格，并可選擇拾取框內、框外或框交部分的網格。
新版本新增材料管理器和任務監視器功能。材料管理器可批量查看與修改材料參數及顏色；任務監視器支持任務提交、實時進度查看及后處理環境快速進入。此外，支持通過引用集合創建邊界條件，使仿真信息管理更加高效。
新版本提供獨立的后處理環境，將后處理功能從前處理環境中分離出來，優化結果工具的分組和分類（如視圖管理、結果分析及報告生成），操作更加直觀高效。
新版本大幅擴展了后處理功能，包括離散云圖顯示、按分析步/幀切換云圖、變形與未變形云圖對比顯示、基于每步最大/最小值的二維繪圖功能，以及新增的后處理計算器工具。
新版本支持導出變形后的網格及結果 GIF 動圖，并優化結果報告導出功能，可生成更加專業詳盡的仿真報告。同時，求解器對硬盤存儲空間的占用得到了優化，結果文件寫出效率顯著提升。
新增隨機振動分析、疲勞分析（恒定幅值、變幅值、諧波、時間步、隨機振動）、跌落測試、MoldFlow映射結果分析，以覆蓋更廣泛的分析場景需求。
擴展了單元功能，支持定義線纜單元，并對梁、殼單元增加了偏置功能，通過設置偏置，用戶可以在不重新繪制單元線或面的情況下，實現更靈活的模型構建。
對非線性分析能力進行了優化，支持梁桿單元的大位移分析、實體單元的大應變分析和動力學剛性單元的大變形分析。除此之外，支持非協調六面體單元算法、壓力、線載荷、離心力的載荷剛度計算。且在非線性計算過程中，用戶可實時查看計算的收斂曲線與能量曲線，以便更好地監控分析進程。
增加了無摩擦、有摩擦接觸、粗糙接觸、粘性接觸功能，這些功能可用于模擬更復雜的機械系統、結構件和裝配件之間的接觸行為。此外，在熱分析中支持定義接觸熱阻，能模擬元件之間由于空隙存在而產生熱傳導率變化，溫度分布不連續的現象。
支持螺栓連接、剛性桿連接、點焊連接、銷釘連接，支持對稱約束、彈性支撐，從而快速建立簡化的連接單元和約束條件。
支持正交各向異性線彈性材料和完全各向異性線彈性材料，可準確模擬材料在不同方向上的力學性能差異。
豐富了載荷類型，包括熱效應載荷、內部體熱源載荷以及受迫運動，旨在更準確的模擬結構在承受外部和內部載荷時的實際工況。
豐富了批量幾何簡化能力，支持自動識別與修復狹長面、自交面、小面、小邊、開放邊，支持自動識別與簡化孔洞、圓柱面、logo。通過幾何簡化手段，可在保證準確性的前提下降低計算資源的消耗。
提供了一系列網格修復功能，包括修復2D/3D相交網格、處理2D狹長單元、調整2D網格面方向，并支持通過2D網格填充生成3D網格。借助豐富的網格修復手段，用戶能夠生成更高質量的網格。
支持網格平移、旋轉和掃掠功能，以便于手動創建和調整網格，此外，支持節點合并功能，以實現快速去除小尺寸單元、消除低質量單元以及補面等操作，從而進一步優化網格質量。
增強了結果輸出功能，允許用戶在計算前自定義所需的結果類型。在頻域分析方面，可查看振型質量參與因子與頻率響應圖表。此外，結果查看功能得到拓展，支持沿特定路徑顯示結果，以及利用特征線或線框方式呈現結果，為用戶提供更直觀的數據展示方式。
針對大體量模型的計算能力進行了優化，并提升了BDF文件的導入導出效率。在大體量約束方程的計算方面，內存消耗得到了顯著降低。同時，通過矩陣技術的優化，大體量模型的計算效率得到了顯著的提升。
增加離心力載荷、彎矩載荷、軸承載荷，讓用戶可以方便地針對實際工況場景進行建模，提高仿真效率
增加殼與殼的綁定接觸、殼與實體的耦合連接，提升了接觸關系設置操作的便利性和接觸計算的準確性，裝配體分析功能進一步增強
增加網格拾取工具、網格錯誤檢查及網格重剖分功能，對單元質量差的網格可使用重剖分功能，大大提高了網格劃分的能力
新增梁截面網格和結果顯示渲染功能，可直觀展示梁結構的三維形態
支持利用虛擬拓?fù)洳僮鲗?duì)幾何體的狹長面、自交面進行修復，合并短邊和移除小體等，讓網格剖分更容易進行
允許仿真任務類型間的切換，新的仿真任務可直接使用上個任務中劃分好的網格、材料屬性、荷載、約束等，為多種類型仿真分析提供極大便利
新增復合材料層合板分析功能，支持正交各向異性材料的鋪層組裝，并提供5種失效準則對復合材料結果進行校核
提供多種優化算法，可依照設計師指定的優化目標獲得最優模型參數，并可直接根據仿真結果進行優化獲得最佳設計方案，真正實現設計和仿真的一體化交互
提供基于NVIDIA顯卡設備的GPU高效并行解決方案，極大提升軟件求解大規模問題的計算效率
增加點質量/桿單元/梁單元等多種單元類型，可對復雜模型進行簡化，在保證仿真精度的同時，提高仿真的效率
后處理支持查看安全系數圖解，讓用戶可以方便地了解和評估結構的安全性
進行結構和熱分析時，根據應力或溫度變化梯度自動剖分網格，在保證較高計算效率的同時得到更精確的分析結果
新增非線性靜態和瞬態動力學分析，主要用來進行彈塑性方面的仿真，共支持6種彈塑性的材料本構模型
支持穩態傳熱和瞬態傳熱分析，對工程中熱傳導、熱對流及熱輻射進行模擬計算，廣泛應用于電子電器、能源化工等行業
支持Bush單元、彈簧阻尼器單元、動力學剛性單元（RBE2）、離散剛性單元（RBE3），可對結構中銷、螺栓等進行建模和分布載荷施加
