關于天津郵電設計院

        天津市郵電設計院有限責任公司（以下簡稱“天津郵電設計院”）,主要業務有通信網絡規劃、工程項目可行性研究報告編制以及通信工程設計，其中通信工程領域涉及移動通信、系統集成智能化大樓綜合布線系統、電源、通信鐵塔等工程勘察設計等。

        一直以來，天津郵電設計院都是使用中望CAD軟件進行各類工程的設計工作。2012年7月，當中望軟件推出最新自主平臺的新版中望CAD時，我們就非常感興趣。于是，我們對這款中望CAD進行了測試。測試結果證實，該款中望CAD性能非常強大，表現出色，對于我們的設計師工作效率的提升起到具有很大的幫助作用。參與測試的工程師也紛紛對中望CAD表示認可，并給予了高度贊賞。

中望CAD：全新內核提升設計效率

        由于勘察設計行業的行業特點及其特殊性，工程師很多時候都要用地形圖作為底圖來進行設計工作。而通常情況下，地形圖比一般的設計圖紙要大得多。CAD軟件打開圖紙的時間，操作流暢性與準確性，功能的完善性就決定了工程師整個工作的效率高低。

        中望CAD是新一代的CAD平臺軟件，采用中望軟件自主研發的全新內核。自去年7月份推出以來，市場反映良好，很多同行也都在使用。我們經過測試得出，中望CAD能夠適應更復雜的圖形文件的設計操作，并且在相同條件下軟件的運行也更流暢，能夠有效滿足工程師的設計需求。

一、大型圖紙打開更快 資源占用更少

        隨著CAD軟件行業的發展，現在的CAD軟件做的越來越花哨，對資源占用太大，直接影響到軟件的運行情況。作為中望軟件新一代的CAD產品，中望CAD在這方面的表現很出眾，軟件打開占用的內存非常小。所以，在配置相同的機器上，中望CAD的運行更為快速和流暢。

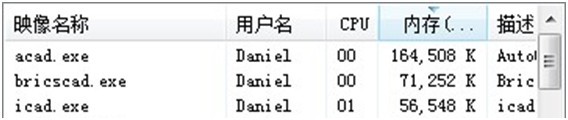

    圖一：打開中望CAD初始占用內存

        正是由于前面提到的“打開圖紙耗費內存少”這一優點，使得中望CAD在同等配置的電腦上，可以打開更大的圖紙，打開速度也更加快。在打開時間上，中望CAD打開200M的地形圖所用的時間和ACAD相當。需要強調的是，原有的基于ICAD內核的產品根本就打不開這么大的圖紙。而且中望CAD可以真正的支持雙核，這使得軟件的運行效率又有了一個很大的提升。

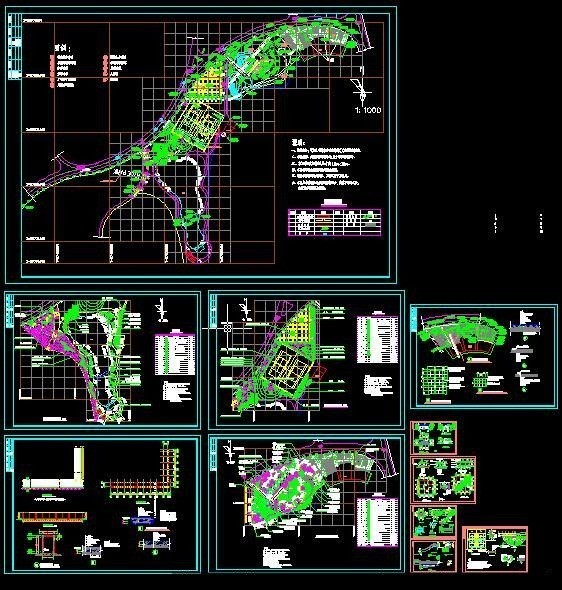

    圖二：中望CAD對于雙核的支持及設計的施工地形圖

二、操作更流暢，對象捕捉更精準

        設計師在繪圖過程中最常用到的命令就是zoom、pan和regen，這一系列命令的響應速度如何，對操作流暢性和整體效率性會產生很大的影響。

        當我們打開任意一幅較大的圖紙，如5M、10M，或者通過陣列繪制數萬個相同實體，然后任意Zoom/Pan后，使用Undo命令，在中望CAD中需要若干秒的時間進行響應與刷新顯示，此過程中有進度條出現；而新一代中望CAD則基本可以在瞬間完成，無需刷新進度條。

    圖三:中望CAD操作響應時間

        在捕捉方面，捕捉精度一直是困擾我們的難以應對的問題。因為在地形圖上布置一些桿線等等，都需要精確地捕捉和精確地顯示。為此，我們的工程師做了一個小的操作來進行對比：

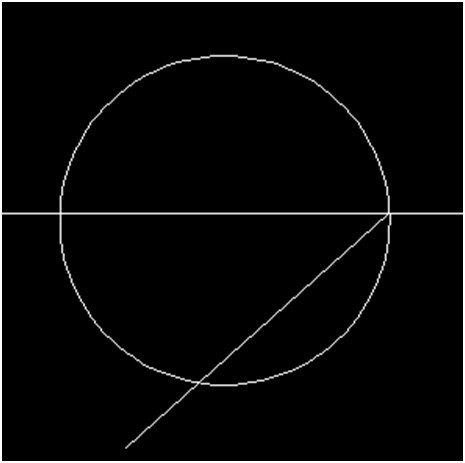

        首先，在原有版本和新版中望CAD中繪制如下圖形：

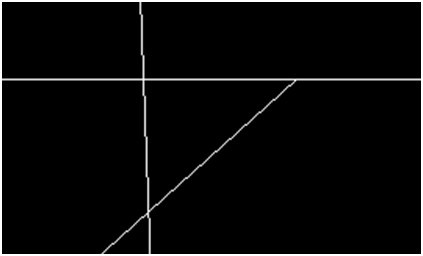

        然后不停地放大，我們就能看到捕捉點的狀況：

        從這個小試驗充分表明，中望CAD在捕捉方面的提升非常之大，這讓我們十分驚喜和激動。因為，這對我們整個設計工作的效率提升意義重大。

三、中望CAD完善的功能:工具選項板

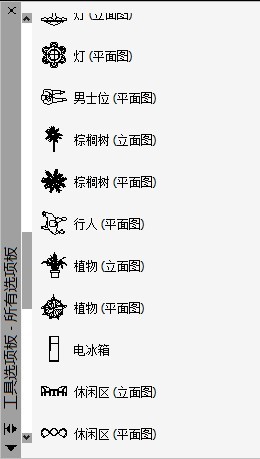

    中望CAD工具選項板

        與中望軟件之前的CAD產品不同，新版中望CAD現在的工具選項板功能十分完善，工程師們可以很方便的作如下操作：

    . 采用懸浮選項板的界面形式，可自由收起、展開、懸浮、停靠，與國外CAD交互方式一致

    .方便的直接拖拽功能，將圖紙中的任意實體直接拖拽到對應選項板上便于下次使用

    . 支持對象屬性，被放置在TP上的塊、對象或工具，均可右鍵設置其各項屬性，在使用時無需再次修改

    .與設計中心的互動，可以從設計中心的圖紙資源里直接生成選項板，包含該圖紙中的所有塊

    . 與操作系統的互動，可以從資源管理器中直接拖動到選項板中

    .支持對選項板的自定義，劃分選項板組

        中望CAD這些方便功能的添加，保證了我們的工程師在不借助專業軟件的情況下，可以根據自己的需求調用需要的圖形和圖塊，從而大大節省了工作時間。

總結

        新版中望CAD良好的穩定性和速度的提升，給我們工程師的工作帶來了效率的提升。需要指出的是，以上講述內容只是中望CAD基于全新內核帶來效率提升的一部分，也是我們應用得最多的方面，而中望CAD對于效率的提升還體現在諸多方面，例如各種功能機制，API接口，專業軟件應用等等，相信在日后的工作中，中望CAD將會給我們帶來更多的驚喜，也希望更多的同行企業都來體驗一下中望CAD。
