中望3D級別

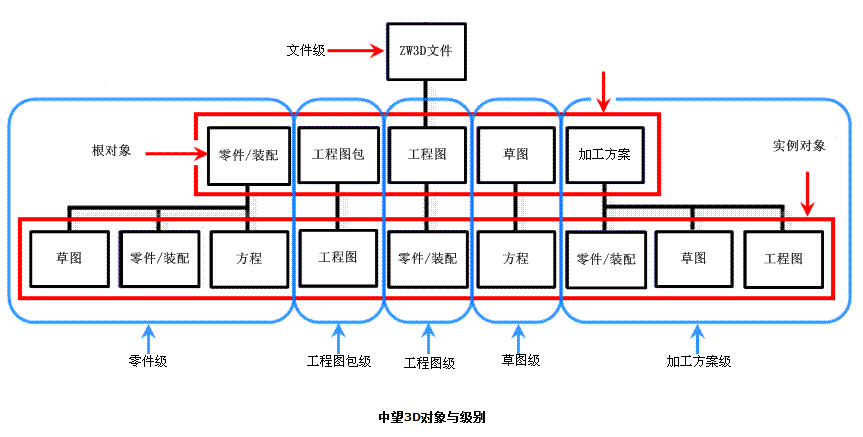

中望3D 是多級別 、面向?qū)ο蟮?a href="http://www.itopa.cn/" target="_blank">CAD系統,可通過一個共同接口，為各種整合模塊提供接入。中望3D無需發布幾種應用程序（如零件成型、草圖或CAM），用戶只需載入中望3D并打開中望3D文件，然后轉到所需的級別。仔細看下面的圖， 一定要仔細閱讀說明，下圖用圖示描述了中望3D對象的等級體系。

注釋：

中望3D包含單對象文件和多對象文件。默認情況下中望3D創建的是多對象文件。

創建一個多對象文件，可在該對象層級中可創建或編輯零件、裝配、工程圖或CAM方案的根對象。

激活根對象后，就可開始創建或編輯幾何體或在根對象（如零件的草圖或工程圖包的工程圖）內部激活其他實例對象。

中望3D可以很容易通過導航回到文件級別。只需要在工具欄上重復找到與選擇退出圖標 。

單對象文件是指文件內有且僅有一個對象，且創建后無法回退到根對象。

單對象文件包括零件/裝配、工程圖、草圖以及加工方案，其文件后綴分別是.Z3PRT、.Z3DRW、.Z3SKH和.Z3CAM。可通過修改配置來創建單對象文件，關于配置的更多信息請參考中望3D配置對話框 - 通用選項卡 。

文件級別

中望3D文件級別包含與中望3D對象文件管理相關的功能。這些功能可從文件菜單中獲取。文件級別是創建新文件或在激活進程中激活現有文件的級別。在文件級別上顯示下拉菜單。

需要記住的重要概念

中望3D 文件可包含不止一個CAD-CAM 對象。在某些情況下對象可以引用另一個對象。引用的對象可以位于不同 的中望3D文件里。請仔細研究上面的圖示與說明。

可通過選擇文件菜單的新建創建文件，然后填寫新建文件對話框。可通過選擇文件菜單的打開一個對象文件，然后從文件瀏覽器選擇文件進行文件編輯。一旦創建或激活文件進行編輯, 用戶將移到根對象級別。

根對象級別

中望3D的對象級別包含與如零件、工程圖包、工程圖、根草圖、CAM方案以及根方程等根對象管理相關的功能。中望3D文件創建或編輯時激活了對象級別。在對象級別，中望3D對象管理器、下拉菜單和工具欄會顯示出來。

在選擇零件、工程圖包、工程圖（如果是根工程圖）、草圖（如果是根草圖）與CAM 級別的圖標時，用戶就回到了對象級別。如果用戶從引用某零件的布局視圖（工程圖級別）編輯該零件，選擇此圖標將把用戶帶回工程圖級別。

用戶可以使用下列方法之一創建/編輯根對象。

? 使用插入菜單創建新的根對象。

? 右擊繪圖窗口，使用對象編輯器創建新的根對象。

? 從 中望3D對象管理器選擇編輯或新建。

一旦根對象創建或激活，工作文件會轉移到該類型的級別。

在根對象級別可以做什么：

? 使用 中望3D對象管理器管理現有對象，如激活文件中的零件或工程圖。

? 載入前在激活文件里預覽對象造型、屬性和裝配。

? 創建新對象，然后激活它們用于編輯。

? 獲取工具與實用工具。

? 獲取中望3D在線幫助。

零件/裝配級別

中望3D的零件級別包含創建與編輯零件及組件相關的功能。在零件級別上顯示造型工具欄、下拉菜單和工具欄。

用戶可以使用下列方法之一激活零件級別：

? 從對象級別，創建或編輯零件或裝配。

? 從裝配級別，激活組件進行編輯。

? 從草圖級別，建特征草圖后退出。

? 從工程圖級別，激活布局視圖引用的零件。

? 從CAM級別，激活CAM組件進行編輯。

在零件/裝配級別你可以做什么：

? 使用線框、曲面和實心幾何體創建/編輯零件與裝配。

? 創建與管理圖層。

? 創建與編輯變量與方程。

? 一裝配中的其他組件的參考幾何體。

? 創建/編輯光源, 渲染屬性，并渲染零件。

? 指配零件與幾何體屬性，記錄建模數據。

? 查詢與分析零件與裝配特征與條件。

? 檢查與縫合從其他CAD系統輸入的零件拓?fù)錀l件。

? 執行 文件 管理功能。

? 獲取 中望3D在線幫助。

? 當 退出 圖標，選擇后回到 對象級別  。

在裝配圖、工程圖和CAM方案參考的所有零件的目錄路徑包含在 中望3D搜索列表上，可通過選擇 文件> 搜索路徑...定位 。這些目錄路徑儲存在名稱為"_paths"的文件中。通過搜索路徑對話框編輯"_paths"時，"_paths" 的備份會存儲在運行目錄里（即用戶目錄）。

文件 > 搜索路徑...。這些目錄儲存在名稱為"中望3Dpaths"的文件中。當編輯中望3D搜索路徑對話框時， "中望3Dpaths" 的備份存儲在運行目錄里（即用戶目錄）。

草圖級別

中望3D的草圖級別包含與創建草圖（零件或根草圖）相關的功能。草圖級別由以下方法激活。

? 當由零件級別的命令創建或編輯草圖時。

? 當在零件級別雙擊鼠標左鍵（對象編輯器）選擇草圖時。

? 當在對象級別創建或編輯根草圖時。

基礎工具欄, 下拉菜單和 顯示在草圖級別的工具欄。

在草圖級別可以做什么：

? 創建/編輯控制零件特征的草圖幾何體。

? 給幾何體增加標注、約束與方程式組。

? 增加草圖屬性。

? 查詢與分析約束系統。

? 查詢曲線連接。

? 求解（評估）草圖

? 從 工具欄 上選擇  退出圖標時，回到零件級別（或在根草圖時回到對象級別）。

工程圖包級別

工程圖包級別包含與創建工程圖包有關的功能。在中望3D里，工程圖包是一個或多個工程圖的集合。工程圖是幾何體實際所在的地方。

當在對象級別創建或編輯工程圖包時或當工程圖激活且選擇退出圖標  時，工程圖包級別激活。

注意當根工程圖激活時選擇退出圖標  ，工程圖包級別沒有激活。參考對象級別獲取更多對根工程圖的詳述。在工程圖包級別顯示中望3D對象管理器（關于工程圖），下拉菜單和工具欄 。

在工程圖包級別可以做什么：

? 在激活工程圖包中創建或編輯指定的工程圖。

? 刪除指配給激活工程圖包的工程圖。

? 查詢實體信息，該實體信息是關于激活工程圖包或任何指定給的該工程圖包的工程圖。

? 選擇退出圖標   回到對象級別。

工程圖級別

工程圖級別包含創建工程圖相關的功能。在中望3D里，工程圖包是一張或多張工程圖的集合。工程圖是幾何體實際所在的地方。工程圖級別由以下方法激活。

? 當在對象級別創建或編輯根工程圖時。

? 當在工程圖包級別創建或編輯工程圖時。

布局工具欄下拉菜單和工具欄都顯示在工程圖級別。

包含裝配、工程圖和CAM方案中所有引用零件的路徑都在中望3D搜索路徑列表中，可通過選擇文件>搜索路徑...獲得該列表。這些目錄路徑儲存在名稱為"_paths"的文件中。

當對搜索路徑對話框編輯時，“_paths" 的備份就F放置于用戶的運行目錄里（即用戶目錄）。

裝配圖 、工程圖 和 CAM方案 所有參考零件的路徑存在于中望3D搜索路徑表，可通過選擇文件>搜索軌跡...獲得。

這些目錄路徑儲存 在名稱為"中望3Dpaths"的文件。當當對 中望3D搜索路徑對話框進行編輯時，"中望3Dpaths" 的 備份就存在于用戶的運行目錄里（即用戶目錄）。

在工程圖級別可以做什么：

? 從中望3D零件和裝配中創建布局視圖。

? 創建帶有氣泡標注的材料清單（BOM）。

? 創建/編輯工程圖的幾何體。

? 增加符合ANSI、ISO、DIN或JIS標準的標注和文本。

? 增加填充圖案。

? 剪切、復制、粘貼、移動、旋轉、鏡像 、放大/縮小及拉伸幾何體。

? 創建與插入符號。

? 創建與編輯組。

? 創建與編輯圖層。

? 凍結與解凍幾何體。

? 查詢幾何體信息。

CAM 級別

中望3D的CAM級別包含與創建CAM加工方案相關的功能。通過創建或編輯CAM加工方案從對象級別激活CAM級別。在CAM級別，下拉菜單、CAM工具欄, 工具欄和CAM加工管理器采用默認方式顯示。

在CAM級別可以做什么：

? 引用中望3D零件建造包含要加工的零件 、坯料、夾具 或表等的CAM裝配。

? 通過從零件特征(如孔、內腔、階梯、槽、輪廓、曲面或?qū)嶓w)創建CAM特征組，加快刀具路徑的制定。

? 定義刀具形狀與屬性并建立刀具庫。

? 定義包括屬性、刀具切換器、軸限制、序列文件與編程細節的機械設備。

? 定義包括CAM組件與框架的設置。

? 定義組成設備加工操作的CAM加工方案并定義NC程序輸出。

? 從50孔、粗銑削、2-1/2軸銑削、3軸銑削 、5軸削與快速銑削操作中選擇加工操作，在定義CAM策略的特征組上執行。

? 計算、編輯、驗證與輸出刀具路徑。從快速和實體驗證方法中進行選擇。

包含裝配、工程圖和CAM方案所有引用零件的目錄路徑應列在中望3D搜索路徑表上，可通過選擇文件>搜索路徑...獲得該列表。這些目錄路徑儲存在名稱為"_paths"的文件中。當"_paths"由中望3D搜索路徑表編輯時，一份 "_paths" 的備份會放置于用戶的運行目錄里（即用戶目錄）。

中望3D方程式組

中望3D內的方程可以作為在其他根對象內的引用對象存在，尤其在零件/裝配和草圖中存在。參考以上中望3D級別下的說明。

方程式, 表達式和變量可用于參數化控制零件、草圖和工程圖。用戶可以創建與分配絕對值或間接從標注中取值分配給變量。在命令提示期間可以創建表達式并用于輸入。表達式可以包含變量及條件操作（if/then/else）。

用戶可以創建包含變量及一個或多個表達式（即方程組）的方程。用戶也可以設置按順序（線性）或同時（非線性）求解的方程。用戶也可以在激活的零件上測試方程式組的結果。
