CAD文字被填充覆蓋怎樣解決
返回使用CAD繪制圖形填充時，可能會發現圖形填充好了，文字以及標注也同時被覆蓋了，如果需要把被覆蓋的標注與文字顯示出來，可以怎么操作呢，具體解決方法如下：

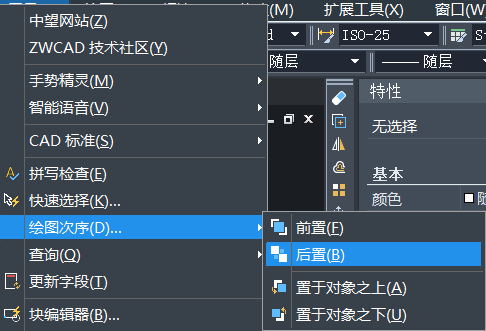

點擊繪圖區上面工具欄【工具】——【繪圖次序】——【后置】，把填充繪圖的順序后置，也可以點擊標注以及文字使其前置，這樣填充后是不會被覆蓋的：

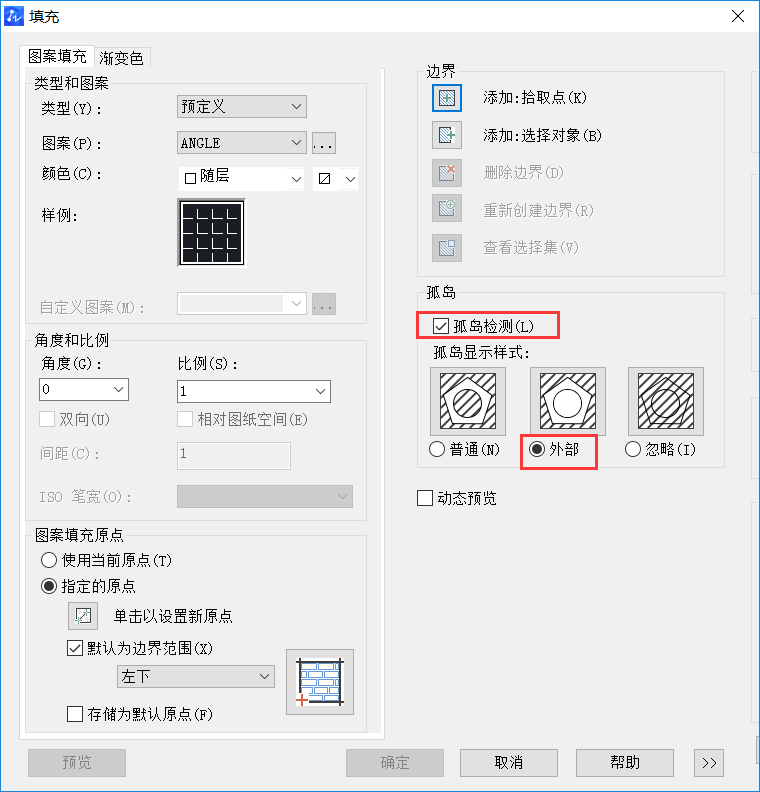

但是有時大家會看到填充的圖案太過密集時，標注和文字前置還是存在看不清的情況，會感覺是被覆蓋了。所以在填充時就需要把標注及文字排除在外。輸入快捷鍵命令H在【填充】中選中孤島監測，點擊外部填充，這樣操作完成后CAD便會監測到標注及文字的存在，填充時就不會覆蓋了：
