CAD如何快速繪制表格
返回CAD如何快速繪制表格
在CAD中，表格是在行和列中包含的數據的對象，在工程中大量使用表格，如標題欄和明細欄都屬于表格的應用。那么我們在CAD中如何快速地繪制出表格或者是明細表呢？今天我們來分享一下方法，大家可以參考看看下面的操作步驟：

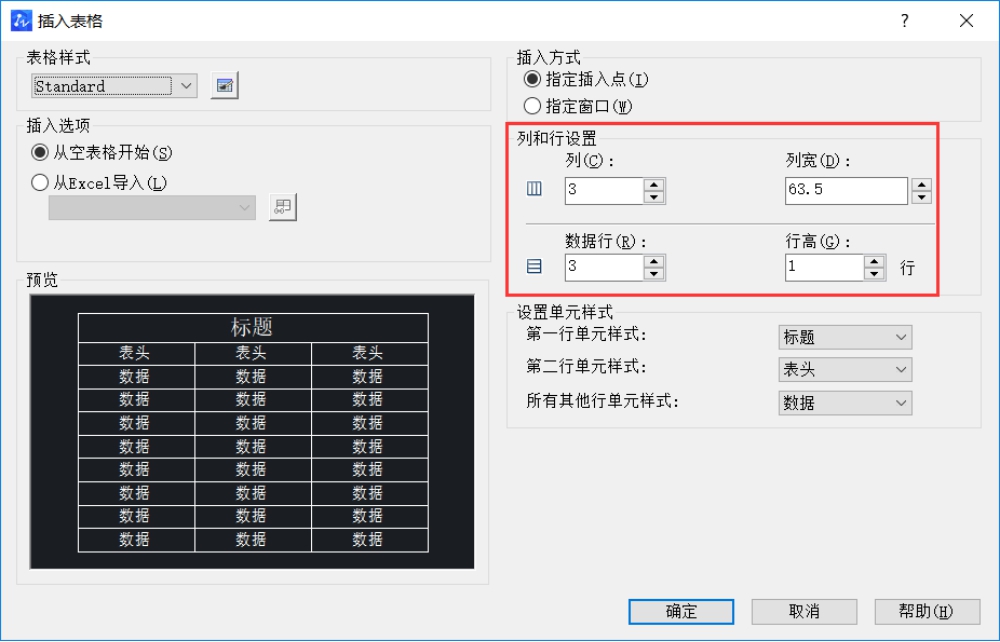

1.首先我們打開CAD軟件，在下方命令行中輸入快捷鍵【TABLE】然后回車，就可以看到如下圖所示彈出的對話框，即可以對我們實際所需要的表格進行參數設置。

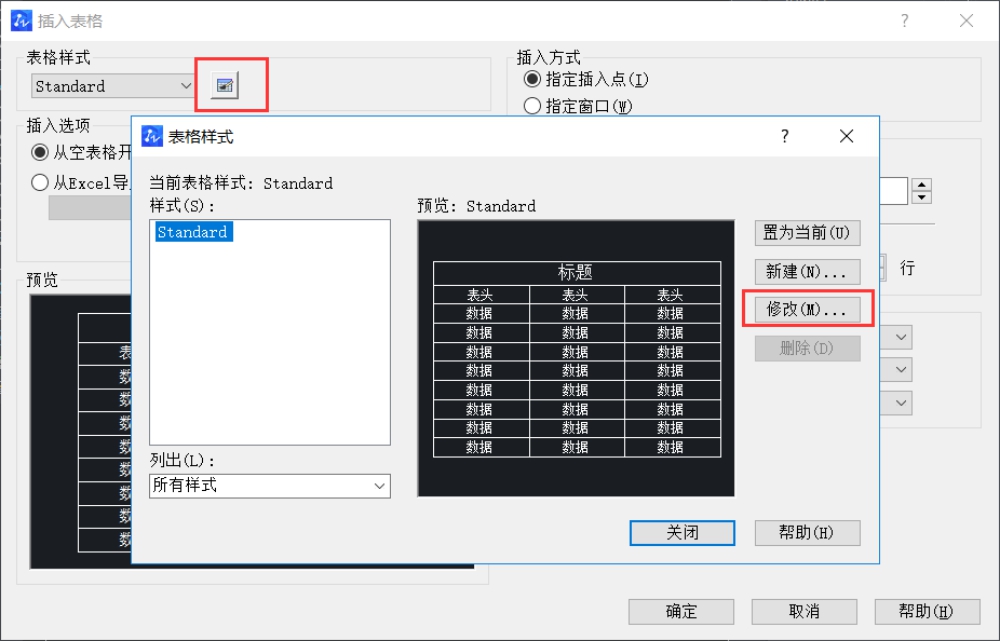

2.接著我們單擊表格樣式的標記，可以看到彈出的表格樣式，我們繼續點擊【修改】按鍵，如下圖所示：

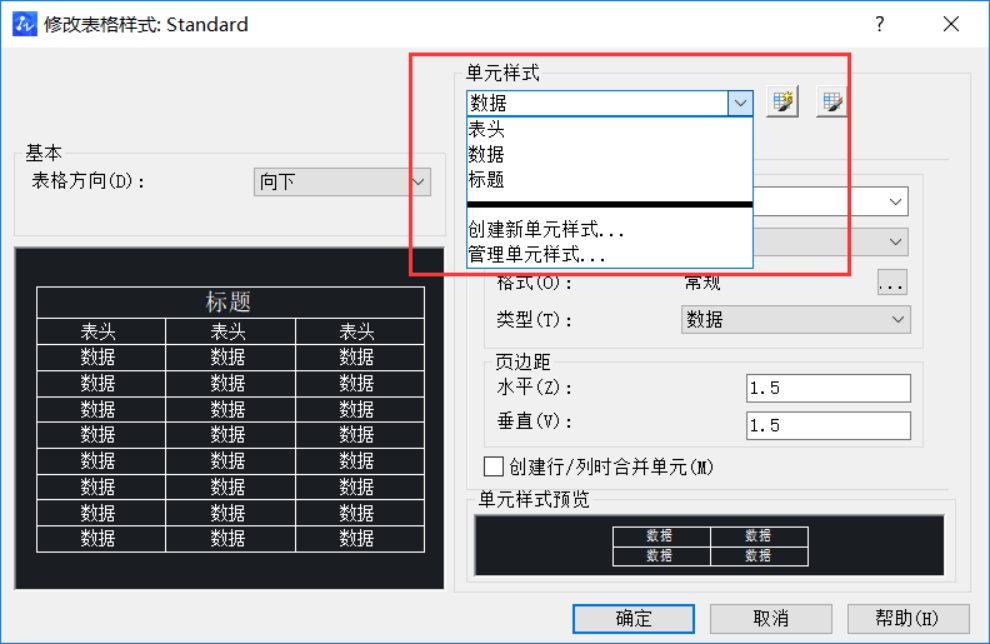

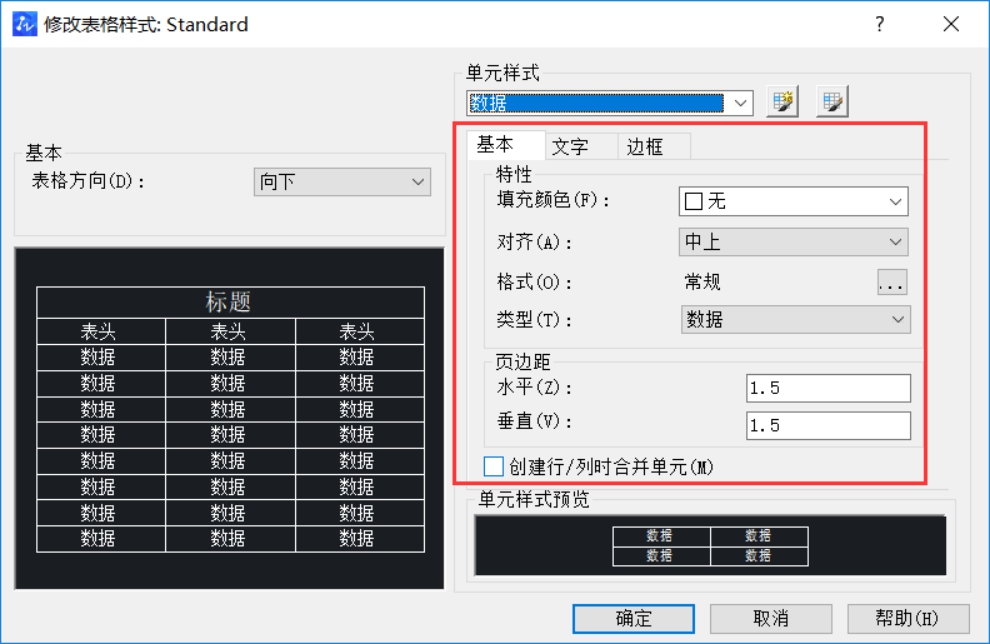

3.在彈出的【修改表格樣式】對話框中我們就可以對表格的單元樣式進行修改和調整了，如下圖所示：
以上就是在CAD中快速繪制表格的方法，掌握多幾個有關表格的操作技巧有助于大家更加方便快捷地畫圖，希望前文中介紹的技巧可以幫助到大家。
