CAD如何快速刪除重疊對象

在用CAD軟件繪圖過程中，很容易使一些重復的對象疊加到一塊，那大家知道如何刪除這些重復的圖形嗎？ 接下來就給大家介紹一下如何快速刪除重疊的對象 ，具體步驟如下：

1、首先，大家先打開CAD軟件，打開所需要進行刪除重疊對象操作的圖紙文件。

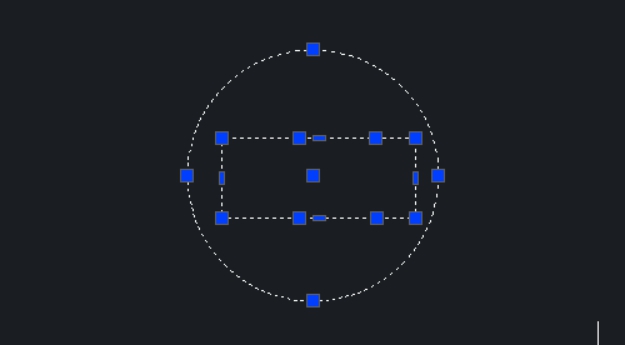

2、使用鼠標選中需要進行刪除重疊對象的圖形，我們可以發現，矩形圖形中的夾點排列較為雜亂，表明此圖中有多條選段重合在一起，如下圖所示。

CAD如何快速刪除重疊對象

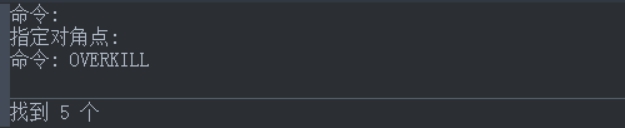

3、解決方法：在CAD軟件的命令行中輸入OVERKILL指令，按回車鍵確認。命令行的指示如下圖所示。

CAD如何快速刪除重疊對象

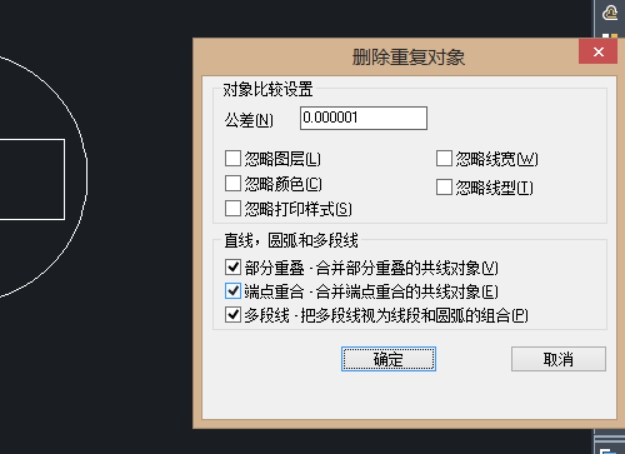

4、在彈出來的“刪除重復對象”對話框中，我們選擇相應的選項，再按“確定”按鈕

CAD如何快速刪除重疊對象

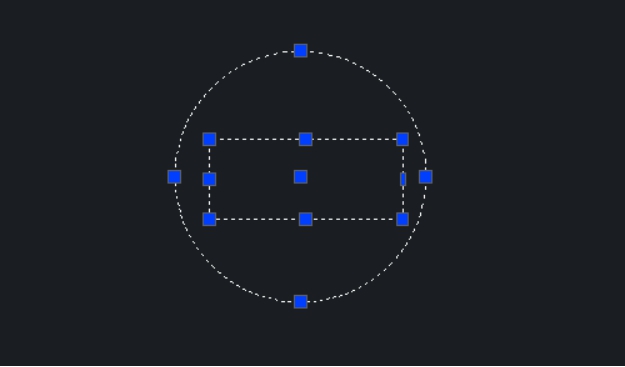

5、這樣操作下來，就能夠刪除重復的對象了。

CAD如何快速刪除重疊對象

 以上就是在CAD中快速刪除重疊對象的解決方法，掌握好這個方法可以讓大家的CAD使用越來越熟練。
