CAD利用凍結視口功能創建布局圖的技巧

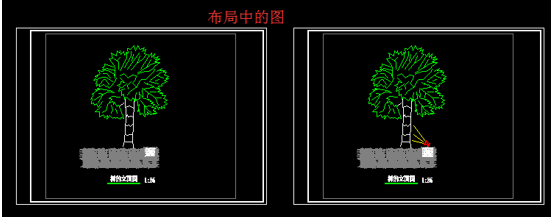

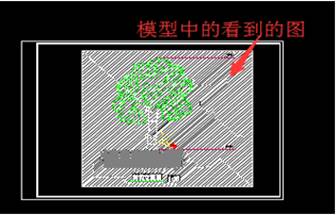

返回拿到一張圖紙，打開后，顯示的是一張由各種圖形堆疊在一起的混亂畫面。相信這種情況對于CAD使用者來說并不陌生。CAD中的凍結視口功能就可以解決這個問題啦，它可以讓圖形在布局中整齊地出現在每個視口。如下圖所示（其中，燈具和標高所在圖層為“燈具”，填充所在圖層為“填充”）。
那么具體是怎么實現的呢？下面讓我們來學習一下凍結視口的具體操作！

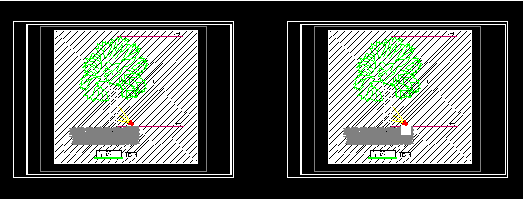

1.在布局中建立兩個視口；

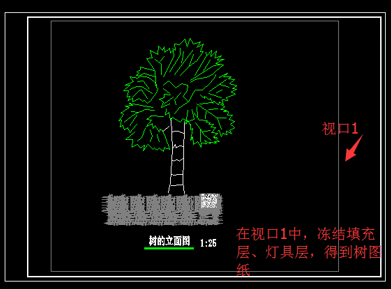

2.回到模型，輸入快捷鍵【LA】，打開圖層管理器，“燈具”圖層的后面只有一個新視口凍結。再回到布局，雙擊進入視口1，輸入【LA】打開圖層管理器，會發現“燈具”圖層新增了一個“視口凍結”，將他關閉。同樣地操作“填充”圖層后，就會得到視口1中只有一棵樹的圖紙了。

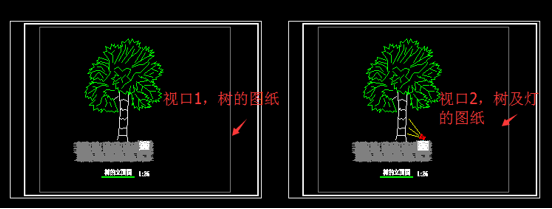

3.上述操作視口2，只凍結“填充”圖層，便會得到樹和燈具同時存在的圖紙了，視口1和視口2如下圖所示。
