CAD畫折斷線的技巧
返回1.縮短圖紙距離,將后面要繪制的圖與前面局部重復(DIMJOGLINE)在彎折處標注,不能簡寫。
2.然后配合【PL】多段線，【L】直線，【J】合并，【BR】打斷命令的使用，用直線把“Z”的兩個端點連接起來。

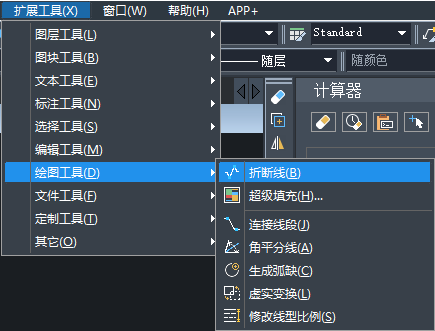

3.在CAD中，繪制折斷線功能非常便捷，在擴展工具中即可找到，如下圖所示：

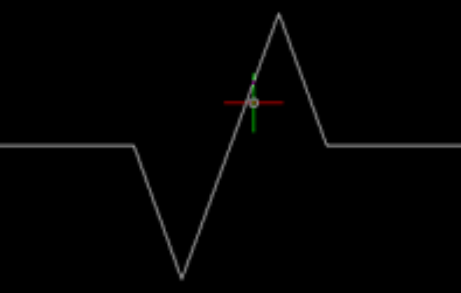

4.點擊折斷線命令，然后選擇中點位置，軟件自動在線的點的位置自動打斷成折斷線，如下圖所示：
