CAD將旋轉面域與三維結合設計圖形的技巧
返回旋轉命令是日常制圖中常用的命令，對橫截面為圓形的實體而言，旋轉命令可以快速的將二維對象繞某一確定軸旋轉生成實體。用于旋轉的二維對象可以是封閉多段線、多邊形、圓、橢圓、封閉樣條曲線、圓環以及其他封閉圖形或區域。本文將給大家介紹一些具體的使用技巧。
1.打開中望CAD軟件；
2.我們繪制一個簡單的炮彈圖形，如圖：

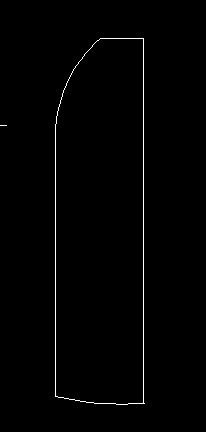

3.在三維視圖左視圖的視圖中，利用直線和弧線命令繪制類似于線面的圖形；為了作圖方便，要在最下面的工具欄中打開對象捕捉和正交命令功能；
4.點擊上方工具欄【繪圖】后，選擇【面域】，點擊各條線段，將圖形建立為面域；
5.轉換到【東南等軸測】視圖，選擇【繪圖】點擊【實體】點擊【旋轉】命令。以所示直線為軸旋轉圖形；

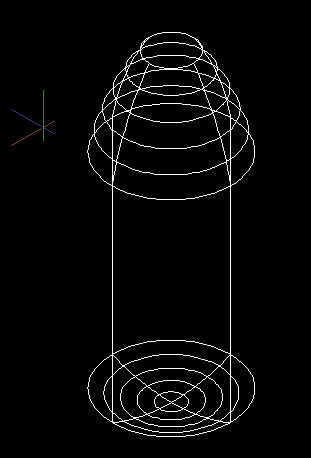

6.炮彈三維圖像的基本輪廓就出來了，再設置上合適的渲染效果就可以更好地展現出來。旋轉命令針對的是面，所以一定得是封閉的，在繪制圖形的過程中要注意線段之間的閉合。
