嘿！各位網友們大家好！接下來我將與大家分享一些小而有用的技巧，這些小技巧將幫助你在中望CAD上更高效地工作。

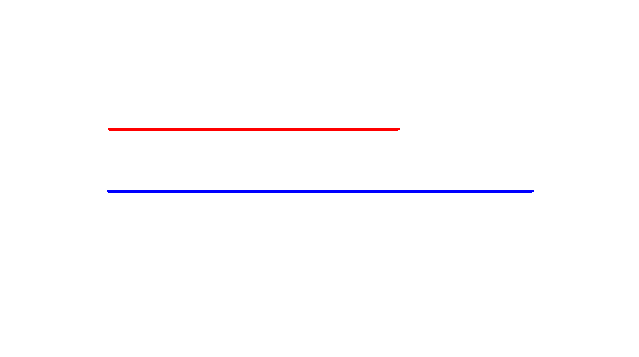

這一次我將告訴大家如何選中一條完全被另一條線覆蓋的線。讓我們來看一個例子，繪圖空間上有紅色和藍色兩條線。

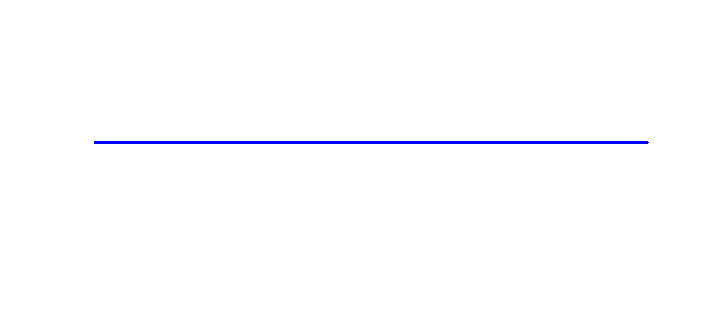

然后我們?cè)囍阉{(lán)線移到紅線上方蓋住紅線，現在只能看到藍線，而不能通過點擊來選中紅線。
那么我們?nèi)绾卧诓灰苿?dòng)藍線的情況下選擇紅線呢？這里我將告訴你一個名為“繪圖次序”的命令，用此命令你可以改變圖像和其他對象的顯示順序。
現在我們輸入命令“draworder”，選擇藍線，命令行中將有4個選項，包括：
l “對象上”：是指將選定對象設置在指定的參考對象之上；
l “對象下”：是指將選定對象設置在指定的參考對象之下；
l “最前”：是指將選定對象設置在最頂部；
l “最后”：是指將選定對象設置在最底部。

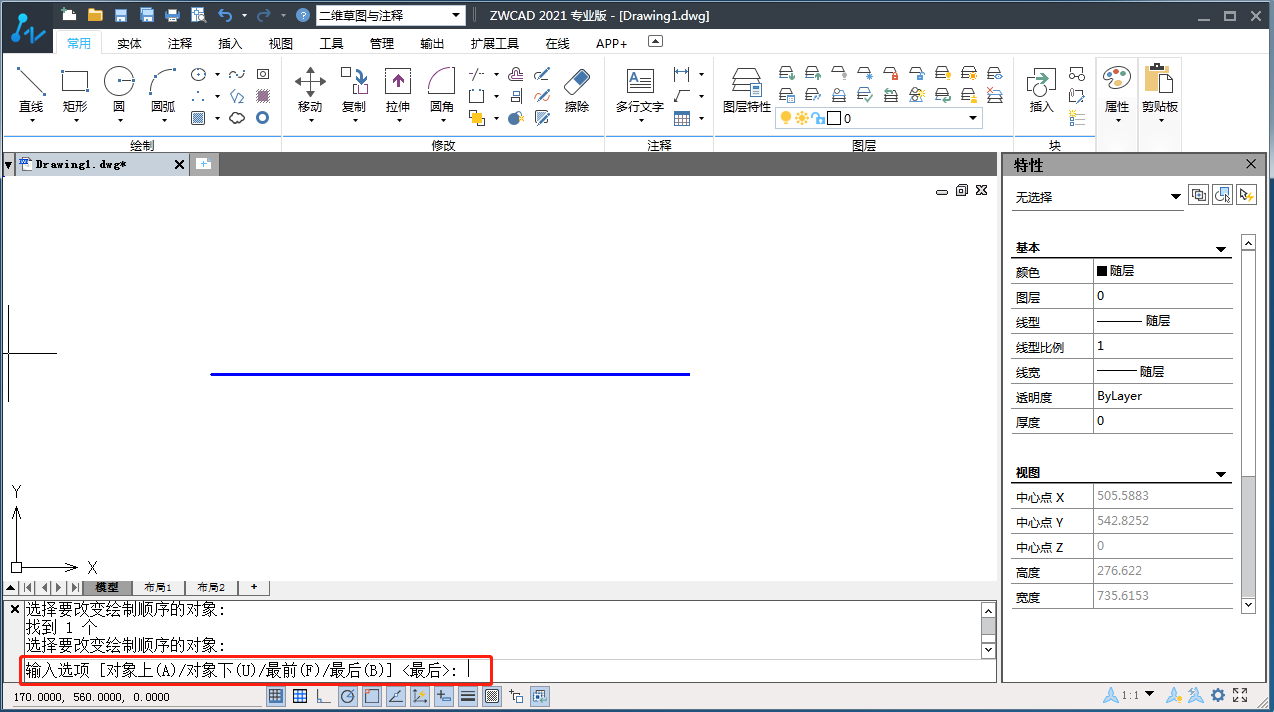

（選擇對象后的4個選項）

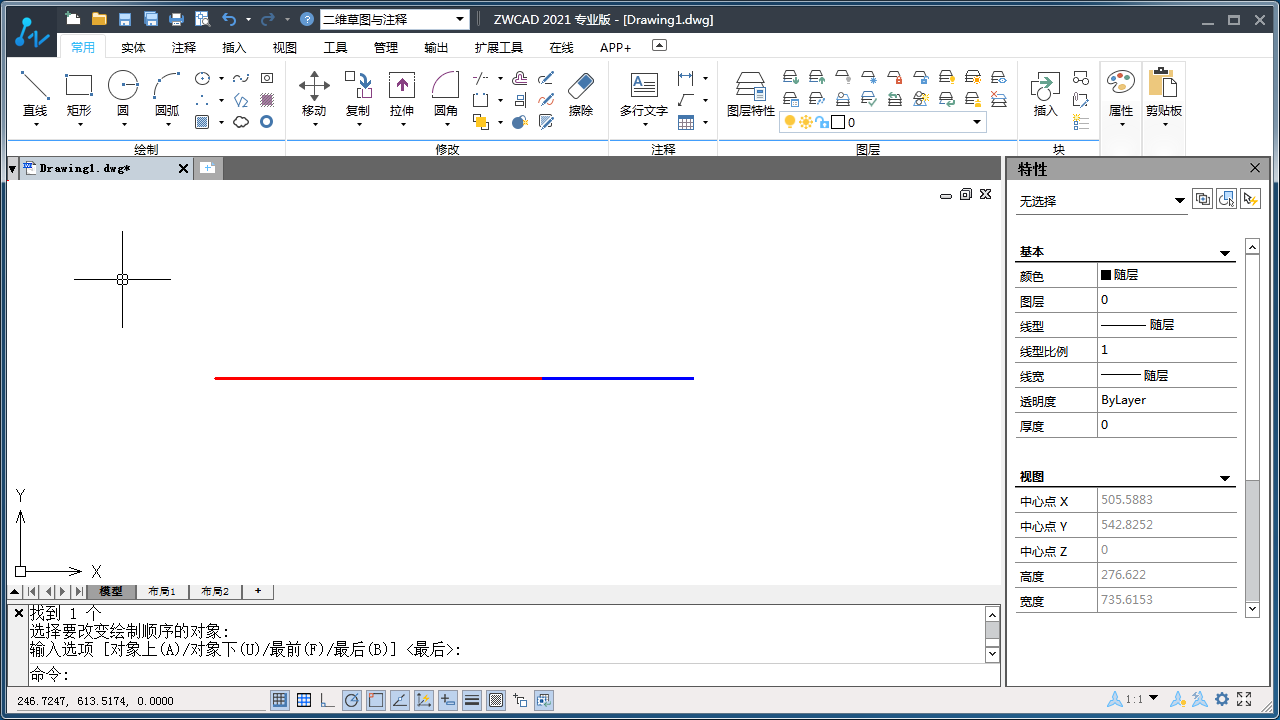

選擇“最后”，我們可以看到選中的藍線被移到了底部，現在就可以點選紅線了。
使用“繪圖次序”命令，可以隨意改變對象的繪制順序，特別是對于一些重疊的對象時非常好用。
以上是今天分享的小貼士， 更多技巧，歡迎訪問中望官方網站：www.itopa.cn
