金算盤銀算盤，比不過3DOne的創意小算盤
返回記得小學上二年級數學課的時候，老師教導我們學會使用算盤，一顆一顆的小珠子在盤架上被撥得打轉兒，覺得可好玩了，但是到了現在，算盤在課堂上逐漸被計算器給取代了，它似乎更多的存在我們的回憶里。不過隨著3D打印課程越來越多的走進到各個校園，算盤不再是記憶，現在我們可用3DOne進行三維建模并3D打印出來，自己動手便能將它從回憶中撈出來，可愛而又創意十足的小算盤輕輕松松就能呈現在我們眼前，還不快點動起你的雙手跟著我們的步驟制作一個？

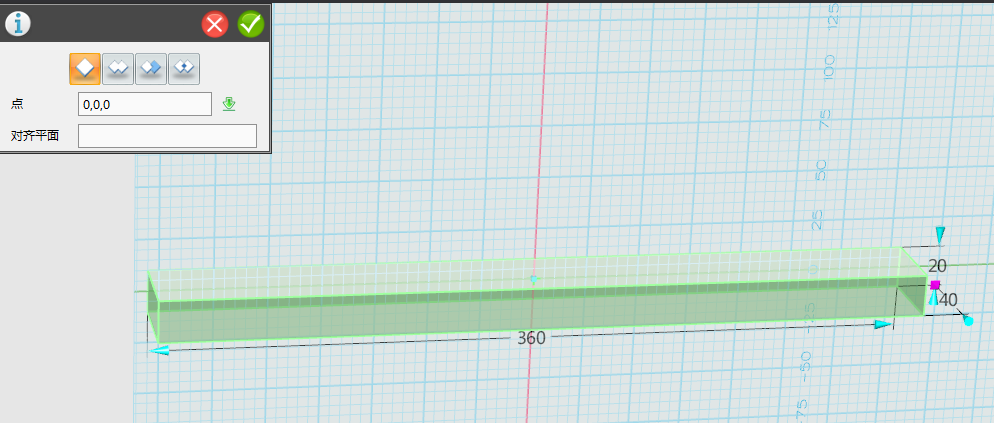

1．選擇點擊“基本實體”
中的“六面體”
，中心點輸入0.0.0.勾選確認，如圖所示：

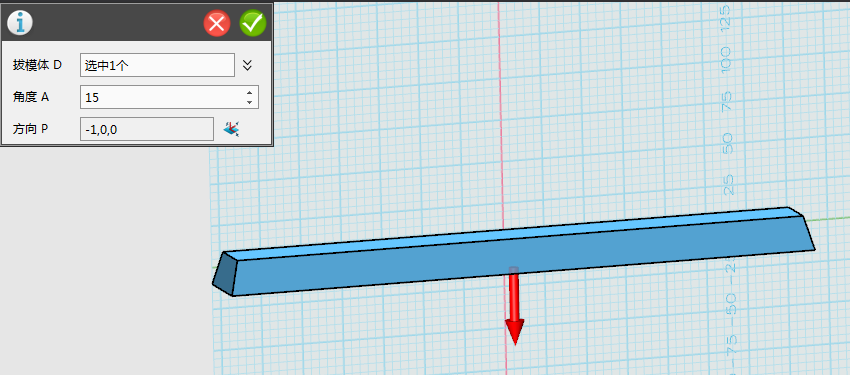

2. 選擇點擊“特征造型”
中“拔?！?img src="/uploadfile/content/2016/03/56eb98f0b2bb6.png" title="blob.png" alt="blob.png"/> ，拔模體 選擇下表面，方向選擇Z軸，角度輸入15，勾選確認，如圖所示：

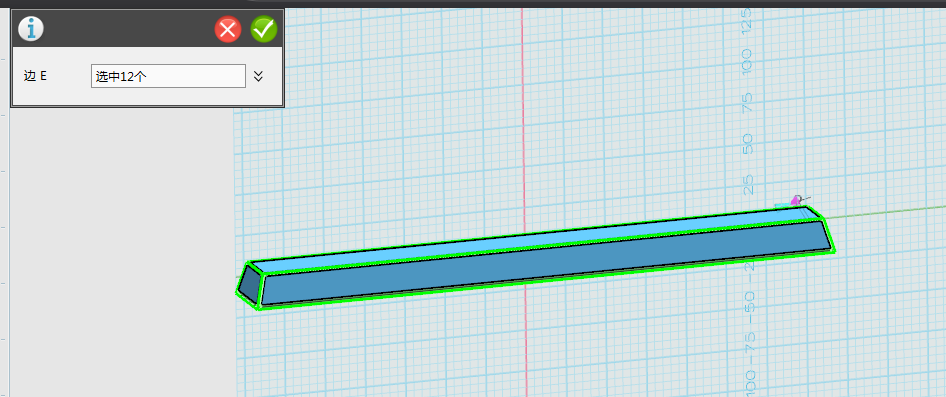

3. 選擇點擊“特征造型”
中的“圓角”
，對步驟2的拔模體，圓角，半徑“2”，勾選確認。

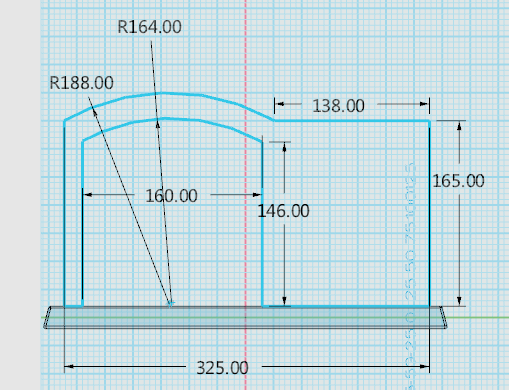

4. 選擇點擊“草圖繪制”
，進入草圖，繪制如下草圖，完成后，點擊上面的“
”退出草圖。

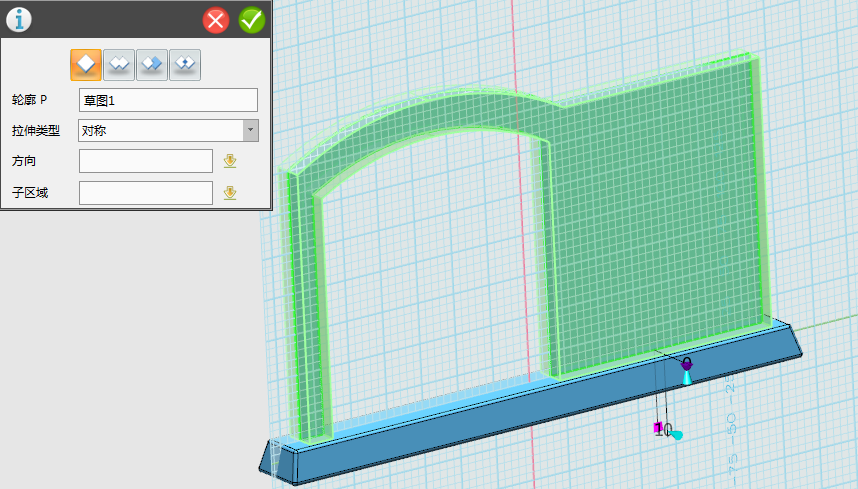

5. 選擇點擊“特征造型”
中“拉伸”
，將步驟4中的草圖進行拉伸，拉伸類型選擇“對稱”，厚度輸入“10”，勾選確認，如圖所示：

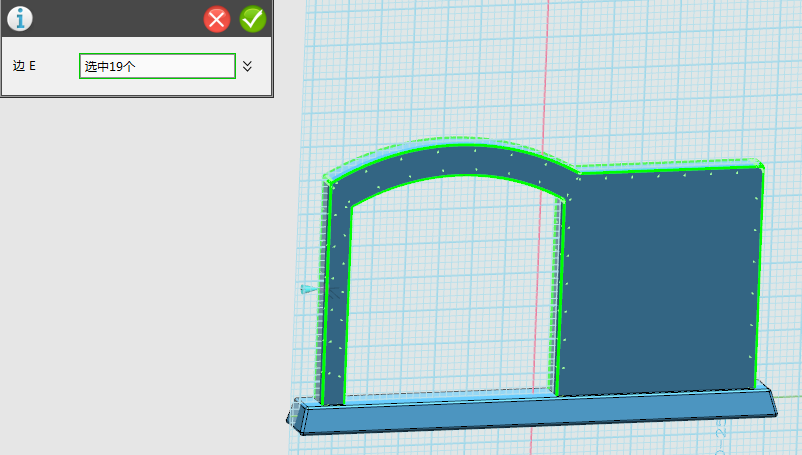

6. 選擇點擊“特征造型”
中的“圓角”
，對步驟5的拉伸體，圓角，半徑“2”，勾選確認。

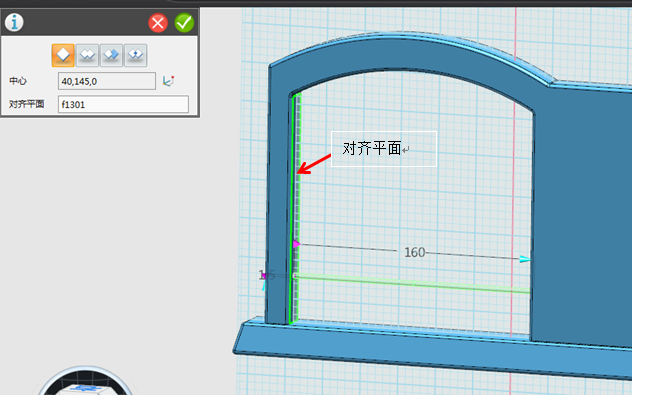

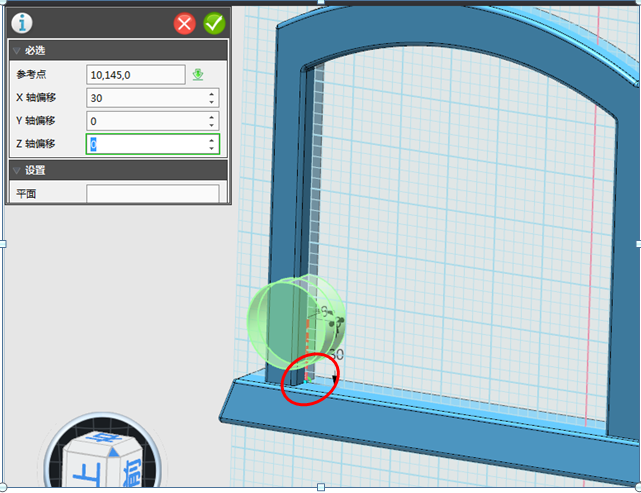

7. 選擇點擊“基本實體”
中的“圓柱”
，中心位置的選擇，單擊鼠標右鍵，在彈出的菜單中選擇“偏移”，再左下角的邊線的中點，如圖所示圈內的線，輸入X軸偏移值30，勾選確認然后選擇“對齊平面”，選擇內側面平面，如圖“箭頭”所示，并輸入圓柱的半徑“1.5”和高度“160”，勾選確認。

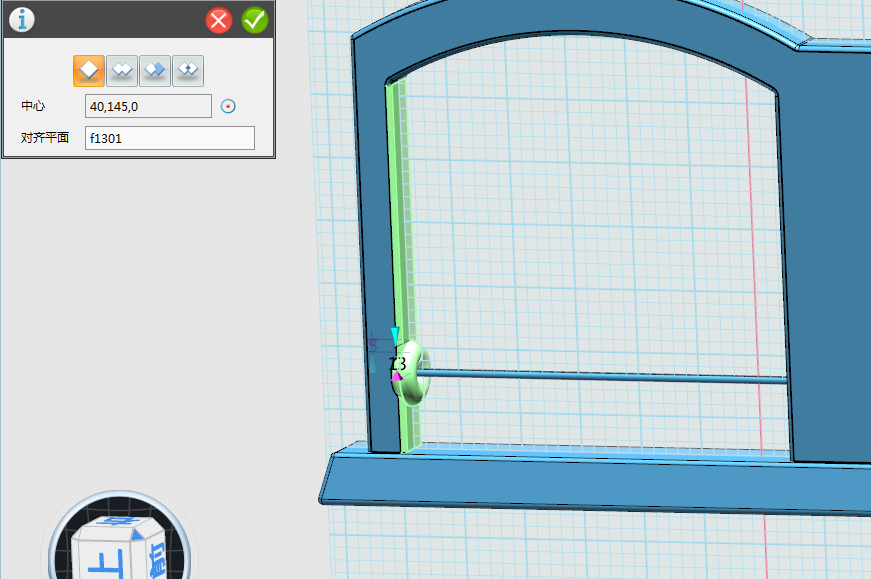

8. 選擇點擊“基本實體”
中的“圓環體”
，中心位置的選擇，單擊鼠標右鍵，在彈出的菜單中選擇“曲率中心”，選擇步驟7的圓柱體邊線，勾選確認然后選擇“對齊平面”，選擇內側面平面（同步驟7），如圖“箭頭”所示，并輸入圓環體的半徑“5”和“13”，勾選確認。

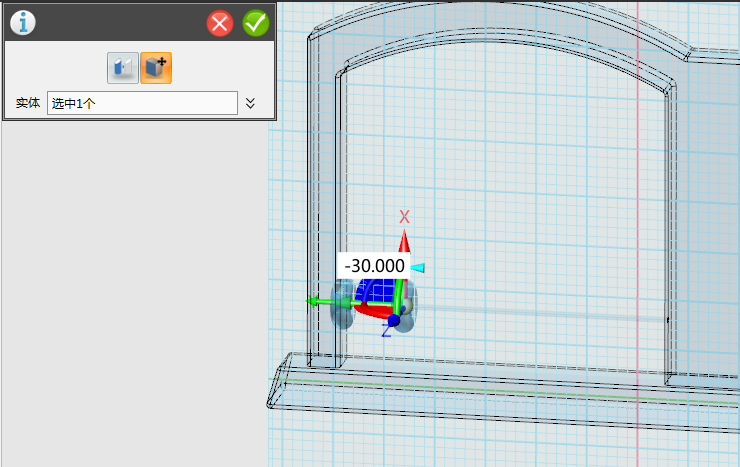

9. 選擇點擊“基本編輯”
中的“移動”
，拖動箭頭將圓環體，向右拖動“-30“，確認。

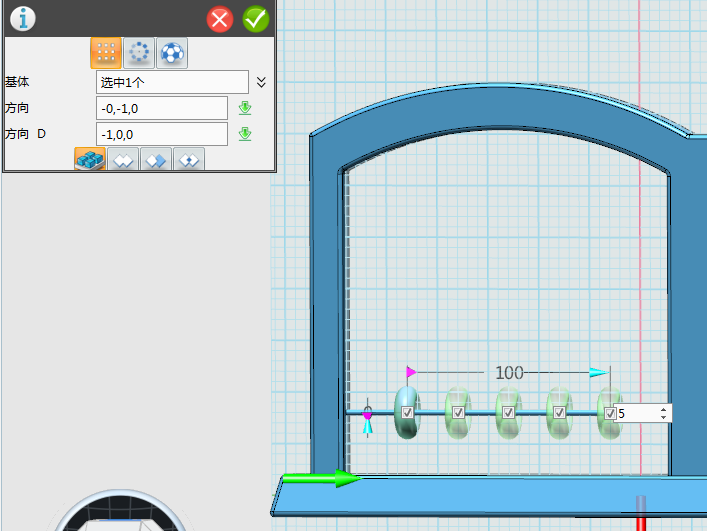

10. 選擇點擊“基本編輯”
中的“陣列”
，將步驟9中的圓環體陣列，方向向右，數量“5”，距離“100”，方向如箭頭所示，勾選確認。

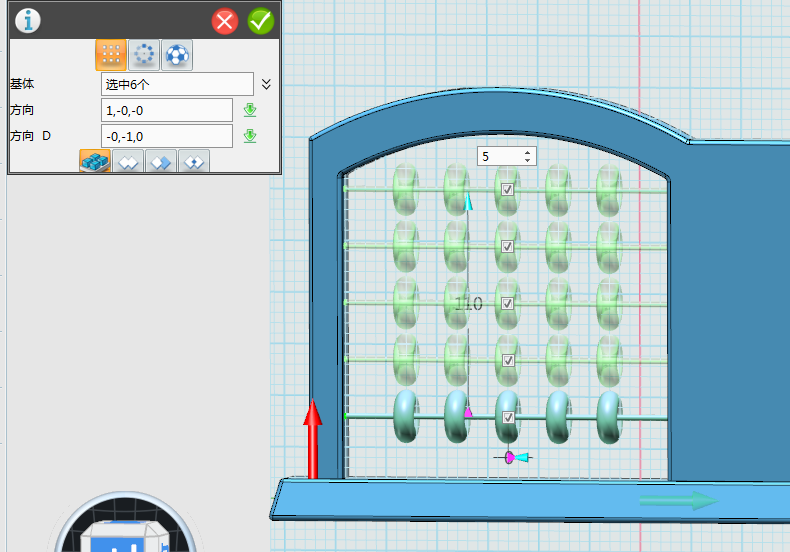

11. 選擇點擊“基本編輯”
中的“陣列”
，將步驟10中的圓環體和圓柱進行陣列，方向向上，數量“5”，距離“110”，方向如箭頭所示，勾選確認。

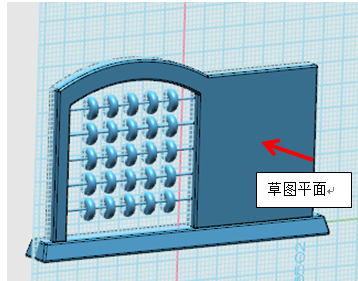

12. 選擇點擊“草圖繪制”
，草圖平面選擇圖示上表面，進入草圖，繪制如下草圖，完成后，點擊上面的“
”退出草圖。
13.選擇點擊“特征造型”
中“拉伸”
，將步驟12中的草圖進行拉伸，拉伸類型選擇“1邊”，厚度輸入“3”，勾選確認，如圖所示：

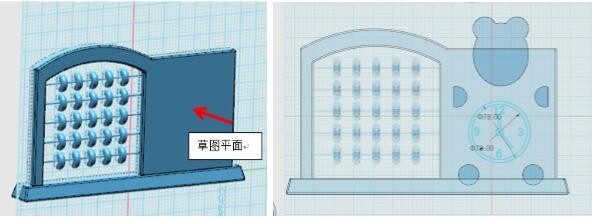

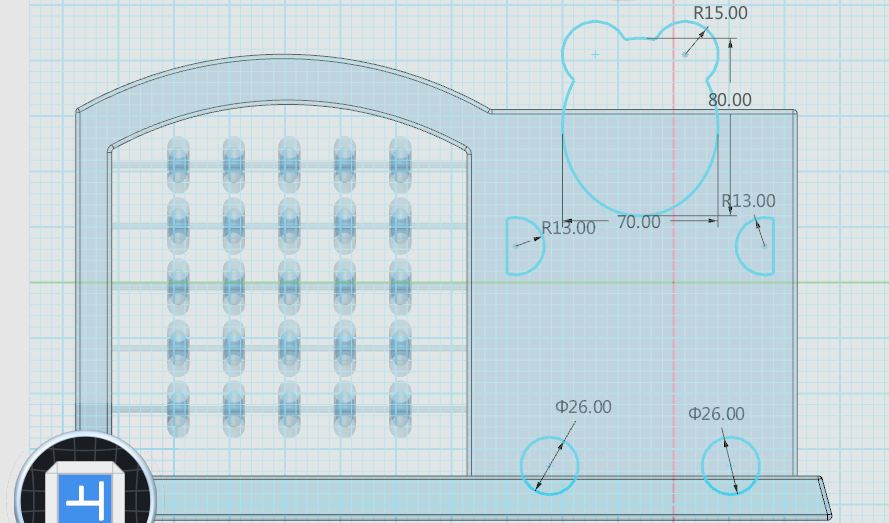

14. 選擇點擊“草圖繪制”
，草圖平面選擇圖示上表面，進入草圖，繪制如下草圖，完成后，點擊上面的“
”退出草圖。

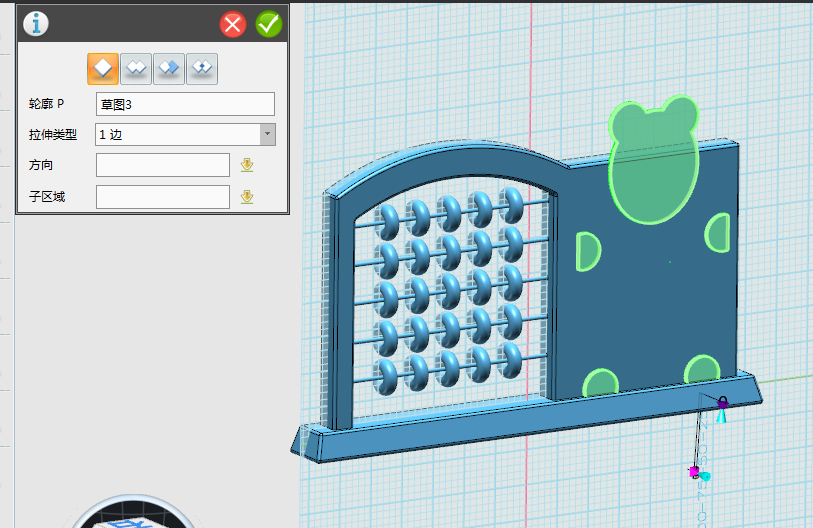

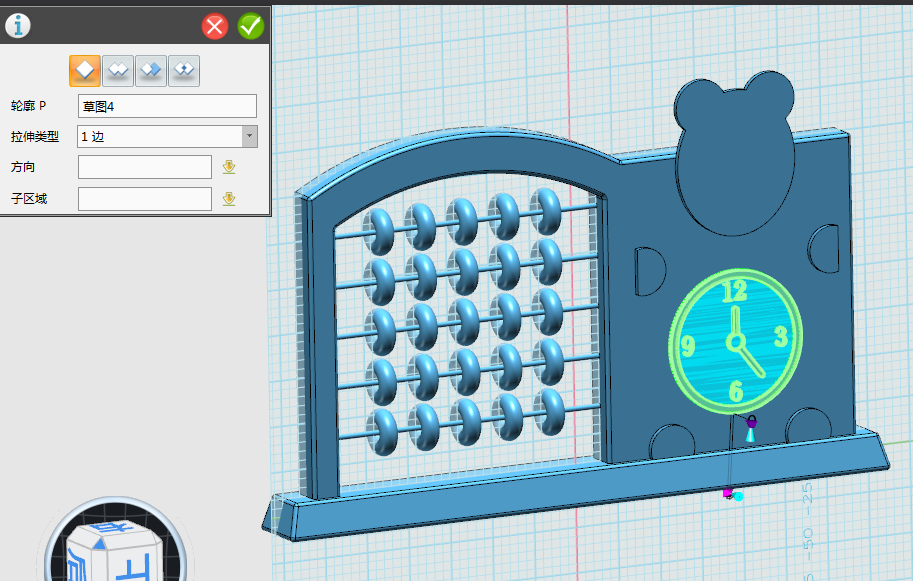

15. 選擇點擊“特征造型”
中“拉伸”
，將步驟14中的草圖進行拉伸，拉伸類型選擇“1邊”，厚度輸入“3”，勾選確認，如圖所示：

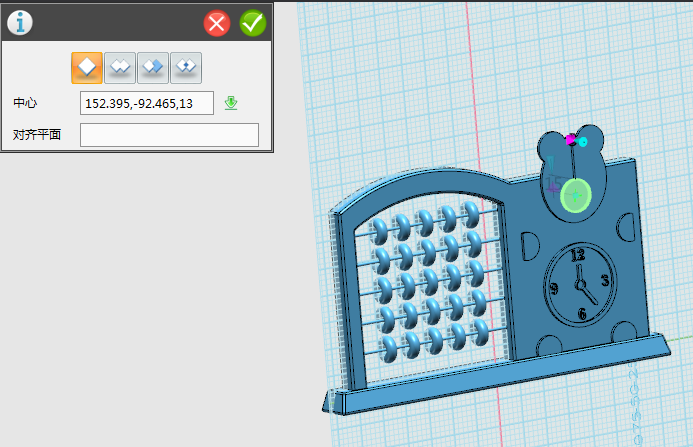

16. 選擇點擊“基本實體”
中的“圓柱”
，位置大概在熊的臉上，高度3，半徑15，勾選確認。

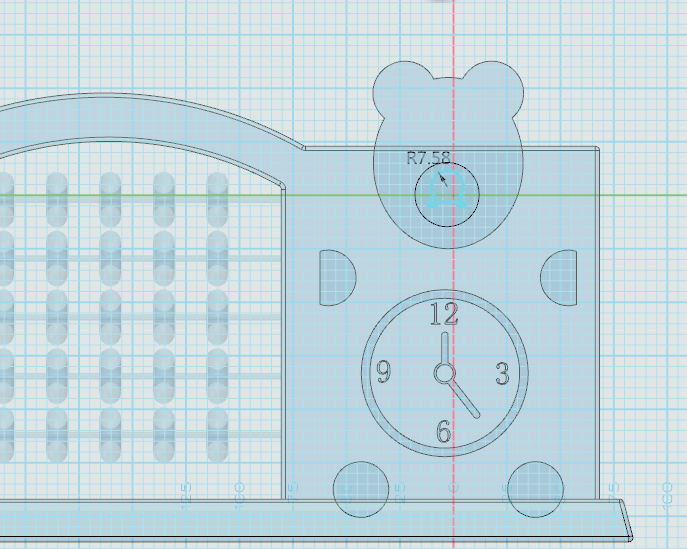

17. 選擇點擊“草圖繪制”
，草圖平面選擇步驟16圓柱上表面，進入草圖，繪制如下草圖，完成后，點擊上面的“
”退出草圖。

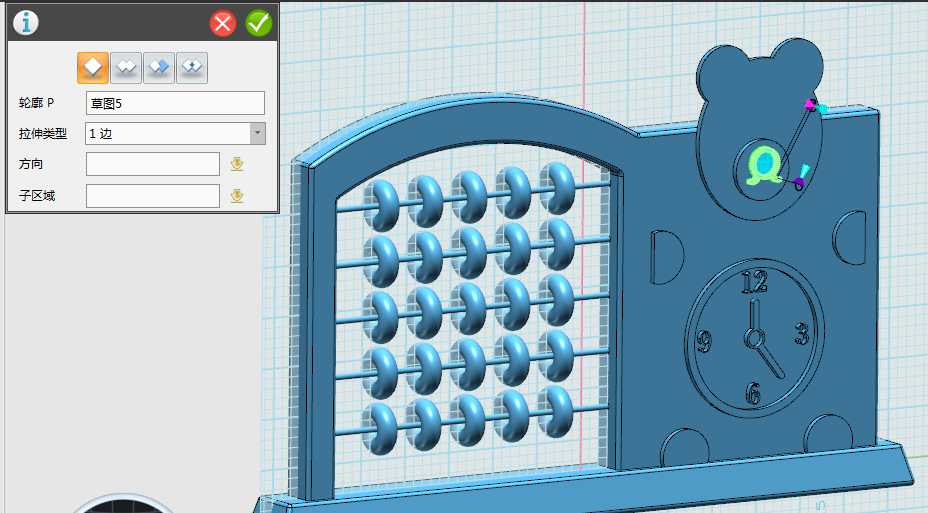

18.選擇點擊“特征造型”
中“拉伸”
，將步驟17中的草圖進行拉伸，拉伸類型選擇“1邊”，厚度輸入“3”，勾選確認，如圖所示：

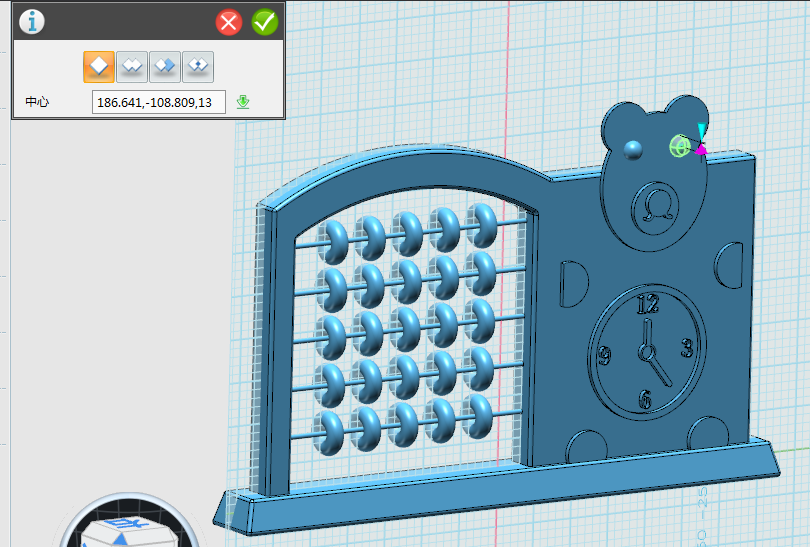

19. 選擇點擊“基本實體”
中的“球體”
，做熊的兩個眼睛，位置大概在熊的臉上，半徑6，勾選確認。

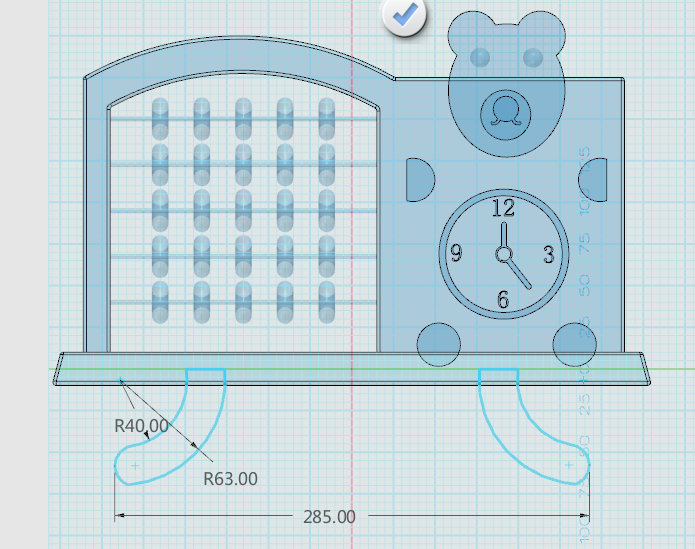

20. 選擇點擊“草圖繪制”
，草圖平面選擇默認平面，進入草圖，繪制如下草圖，完成后，點擊上面的“
”退出草圖。

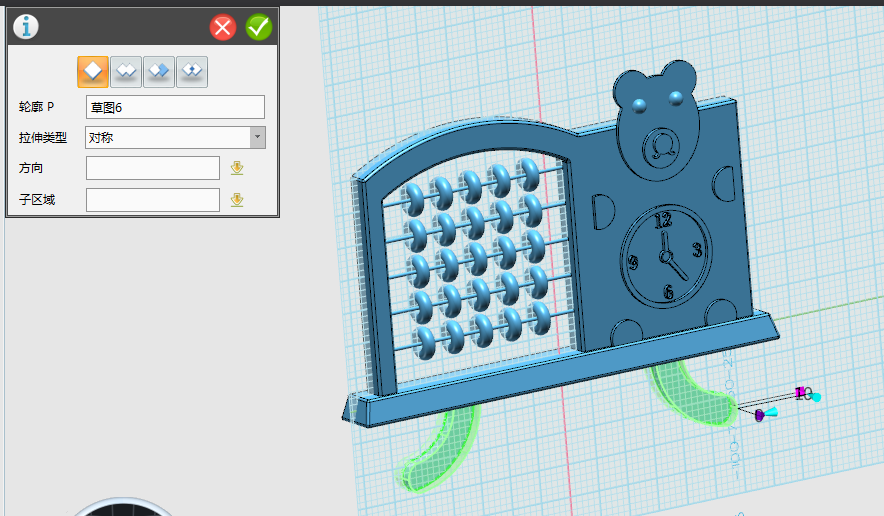

21. 選擇點擊“特征造型”
中“拉伸”
，將步驟17中的草圖進行拉伸，拉伸類型選擇“對稱”，厚度輸入“10”，勾選確認，如圖所示：

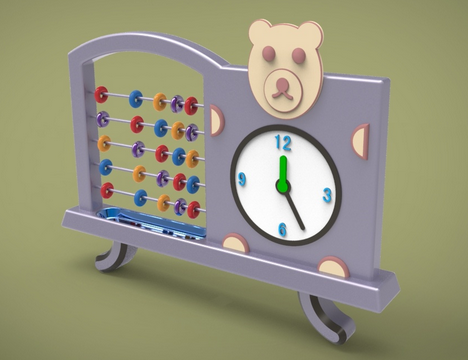

22.最后對所有的邊圓角和顏色渲染，可以自定，欣賞自己的作品吧。
【創意算盤模型下載】http://www.i3done.com/model/56317.html#ad-image-0
3DOne免費下載及更多課程詳情：www.i3done.com
