安卓系統的面世給廣大數碼愛好者提供了新的系統選擇，成為了當前常用的智能系統之一，其吉祥物代表——安卓機器人更是深入人心。平時大家常見的平面圖樣的安卓機器人，科技元素十足，形象也呆萌得讓用戶感到親切。

我們不妨想象一下，三維立體的安卓機器人是不是更加呆萌更加生動有趣（圖1）呢？現在，通過中望3D專業的三維CAD設計軟件強大的建模功能，你就可以快速設計出這么可愛的小機器人，而且還能按照你的喜好給它添加不同的顏色或者材質，讓它呆萌的同時也不時個性。

圖1 安卓機器人

想知道如何使用中望3D設計安卓機器人嗎？下面我們來對設計操作進行詳細講解吧！

第一步：新建零件文件，名稱改為“安卓機器人”（圖2）。

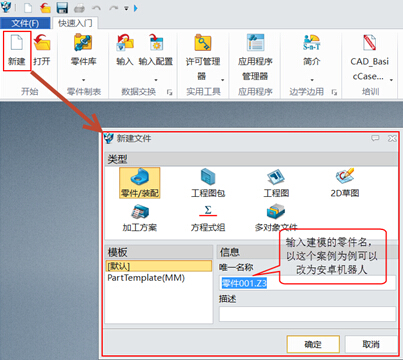

圖2 創建“安卓機器人”文件

第二步：創建機器人身體主體。

使用“造型模塊“中，”基礎造型-圓柱體“命令，創建機器人身體的主體（圖3）。

這里我們需要注意：放置點就選擇坐標原點，或者直接在中心選項里輸入0即可，然后分別指定半徑和長度數值，具體可參照圖3。

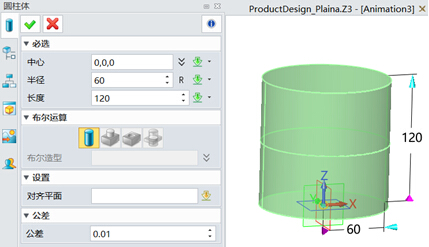

圖3 創建主體

第三步：創建頭部。

使用“造型模塊”中“基礎造型-球體”命令，創建機器人的頭部，然后以圓柱體頂部創建基準面，把球體下半部分切割掉，僅保留上半圓，圓柱體頂面偏移7mm。具體操作可參照圖4、圖5。

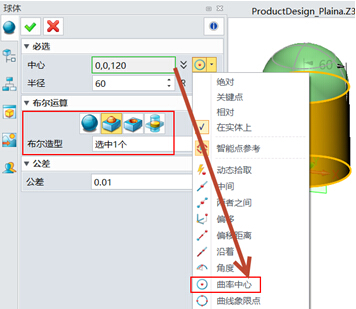

圖4創建球體

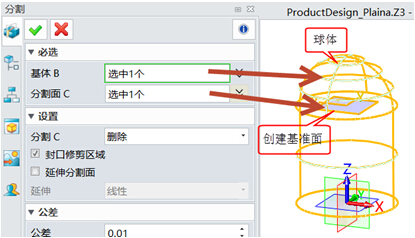

圖5修剪球體

在進行第三步操作的時候，需要有幾點是需要注意的：

1、選擇放置點時，可以在操作區域空白處點擊右鍵彈出點選項快捷菜單，選擇曲率中心來輔助選擇放置點，選擇圓柱體的上圓邊；

2、布爾造型選項選擇圓柱體；

3、半徑按圖4所示數值輸入；

4、雙擊圓柱體上端面向下偏移7mm。

第四步：創建手臂。

先按下圖6創建草圖，

圖6 創建草圖

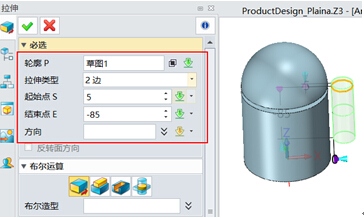

以草圖拉伸手臂，相關參數圖7，

圖7 拉伸

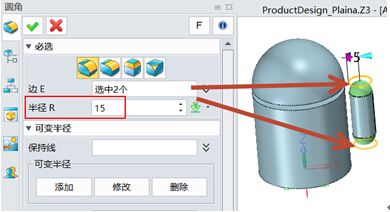

上下端分別倒R15圓角（圖8），

圖8 倒圓角

使用“鏡像”功能把手臂進行鏡像操作（圖9）。

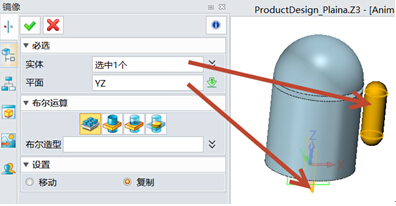

圖9 鏡像

第五步：創建機器人腿部。

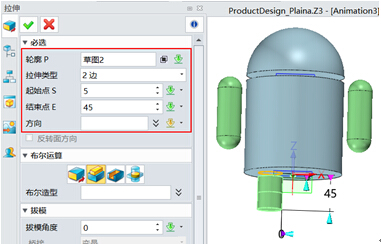

先創建草圖，把草圖拉伸為圓柱體，如圖10所示，

圖10 拉伸圓柱體

在圓柱體底部倒圓角（圖11），

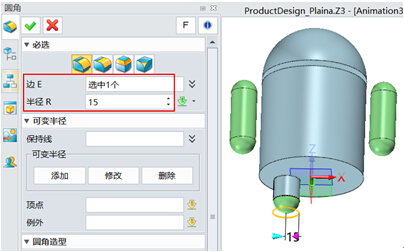

圖11 倒R15圓角

通過做鏡像操作，我們可以快速得到機器人的另一只腿（圖12）。

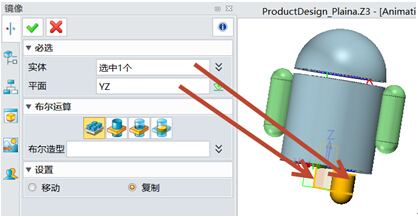

圖12 鏡像操作

第六步：創建眼睛。

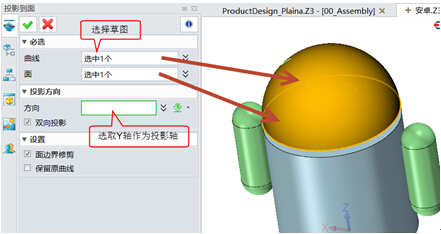

繪制雙眼的草圖（圖13），并把繪制的圖形投影到頭部球面上（圖14），使用“鑲嵌”功能生成雙眼。

圖13 眼睛草圖

圖14  投影草圖到曲面上

使用“鑲嵌”功能做成雙眼凸起偏移效果，選擇兩條投影線，偏移1mm（圖15）。

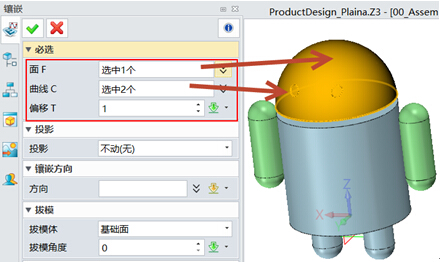

圖15 鑲嵌

第七步：創建機器人的天線。

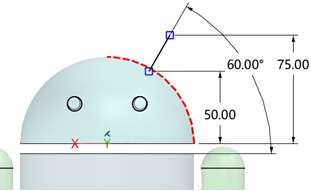

首先繪制草圖直線（圖16），

圖16 天線草圖

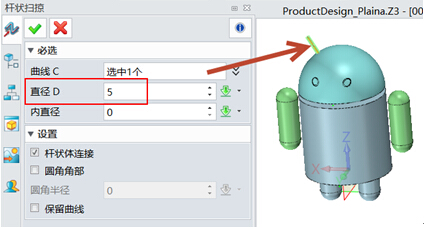

使用“桿狀掃掠”功能生成天線（圖17），

圖17 桿狀掃掠

最后在頂端倒圓角，并鏡像得到兩條天線的效果，最后使用布爾運算把天線和頭布爾加成一起，圖18為安卓機器人建模設計的最終效果。

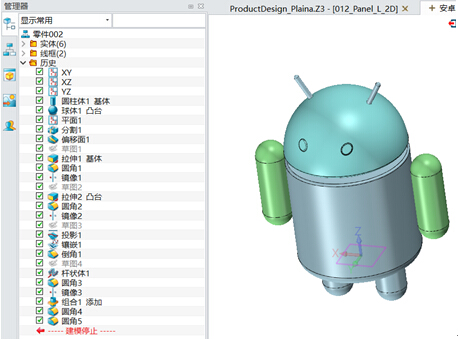

圖18 最終建模效果

以上就是可愛呆萌的安卓機器人的三維立體設計教程。通過中望3D這個三維CAD平臺，借助其強大的建模功能，簡單便捷的操作就可以把我們生活中接觸到的一些可愛、有趣的東西設計出來，在3D空間內盡情地享受設計和創意的樂趣。
