中望3D自制標準件:連桿設計
返回為了提高產品的設計質量和設計效率,提高企業市場競爭力,多年來,許多企業一直致力于零件標準化的研究。三維機械設計軟件的出現使產品標準化設計產生質的飛躍,中望3D就是優秀的三維設計軟件之一。本文就零件三維參數化建模進行探討,同時利用零件參數化設計建立中望3D零件庫,為企業實現敏捷的產品設計提供資源。

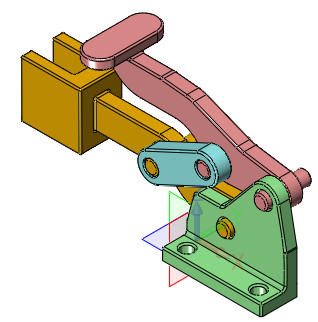

插圖1-1
1.連桿零件設計 下面我們首先通過中望3D來新建一個連桿零件,然后將連桿參數化,再到裝配中使用該連桿標準件。
第1步:

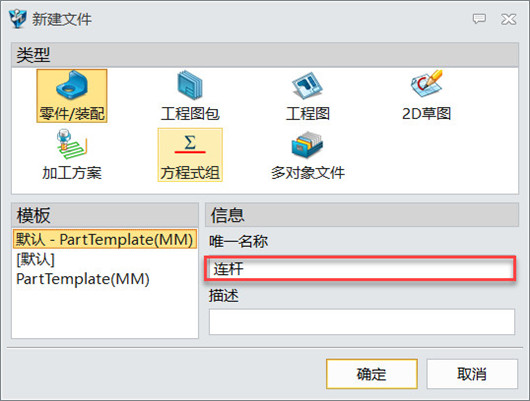

新建一個名稱為連桿的零件
插圖2-1
第2步:

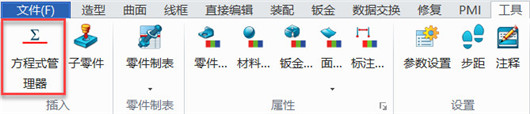

選擇工具欄上的方程式管理器命令,進入方程式管理器
插圖2-2
第3步:

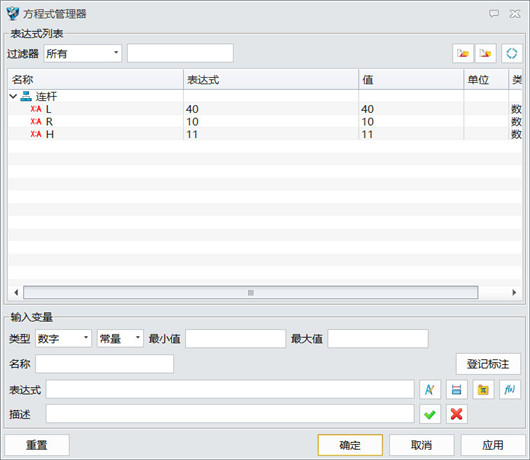

在方程式管理器中添加L=40,R=10,H=11三個變量
插圖2-3

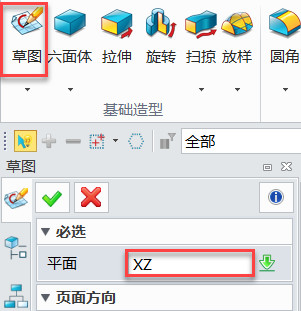

第4步: 新建一個草圖,并選擇XZ平面。
插圖 2-4

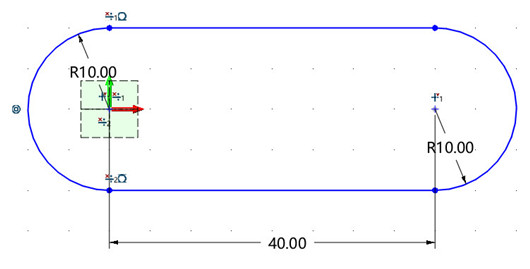

第5步: 在XZ工作平面上創建草圖,繪制下圖草圖進行全約束,其中長度尺寸為L(zhǎng),半徑尺寸為R,完成后退出草圖。
插圖2-5

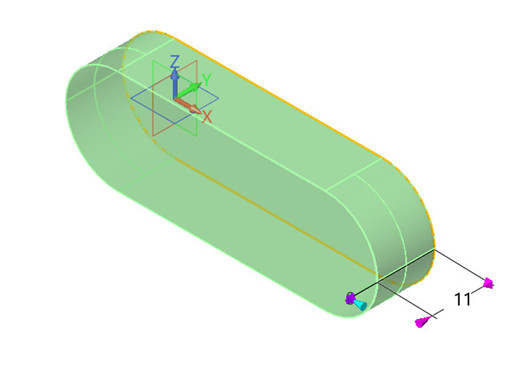

第6步: 對上步草圖進行拉伸,拉伸距離為H。
插圖2-6

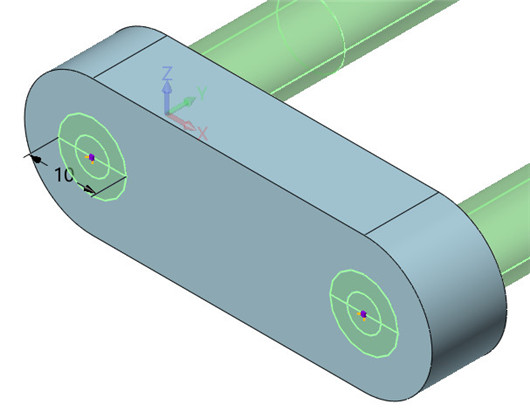

第7步: 在連桿零件上打兩個半徑為R5的孔
插圖2-7

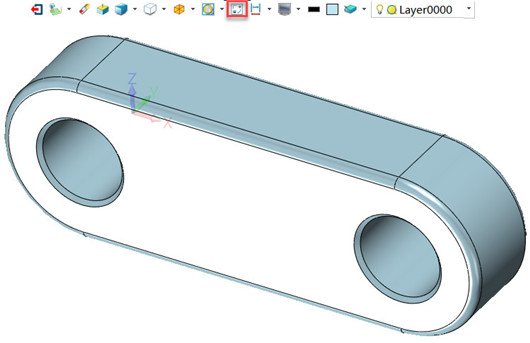

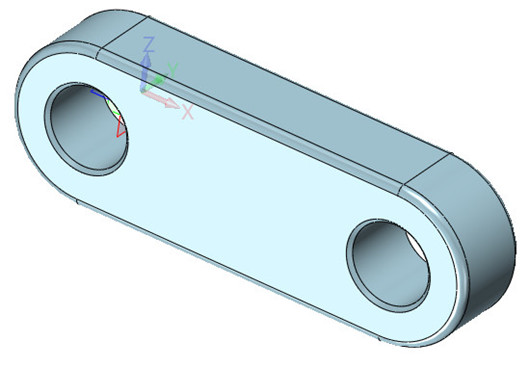

第8步: 對連桿外輪廓倒圓1mm,再對兩孔進行倒角0.5mm,完成連桿建模。
插圖2-8

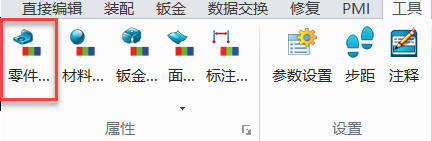

第9步: 在工具欄中選擇零件屬性
插圖2-9

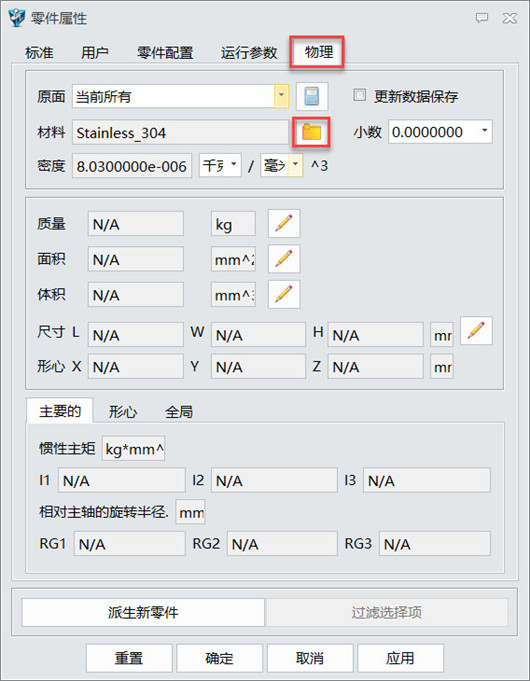

選擇零件屬性中的物理屬性,再選擇材料文件夾
插圖2-10

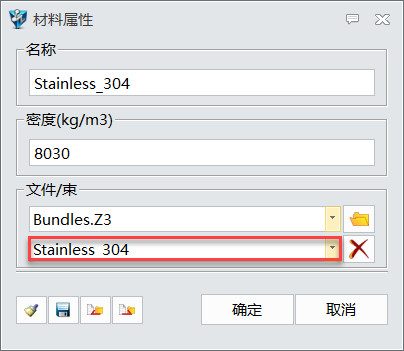

通過下拉菜單,更改連桿材料
插圖2-11
2.連桿零件參數化 用中望3D完成連桿建模后,下面我們開始對連桿進行參數化編輯
第10步:
在連桿零件編輯環境中
插圖3-1
第11步:
在工具欄中選擇零件屬性
插圖3-2

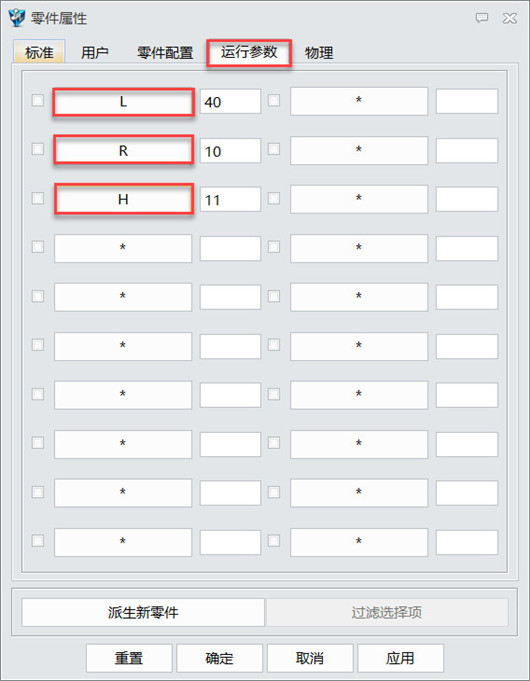

再選擇運行參數,將第3步中定義的3個變量分別選中
插圖3-3
第12步:

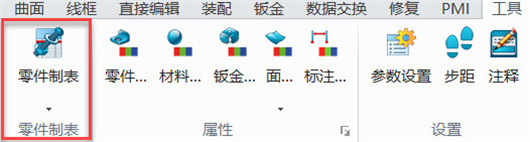

選擇工具欄上的零件制表
插圖3-4

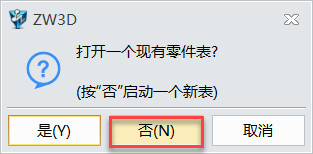

在彈出對話框中選擇“否”
插圖3-5

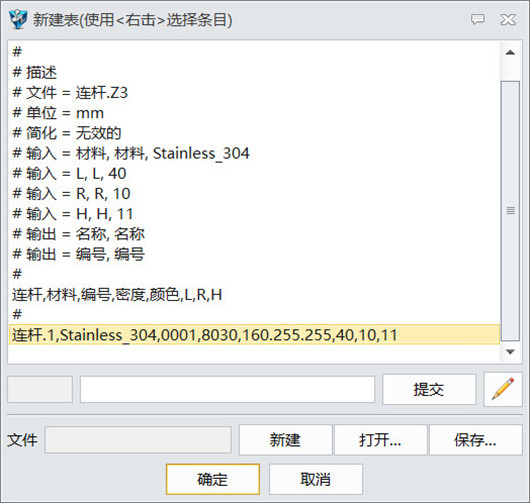

彈出一個新建表
插圖3-6
第13步:

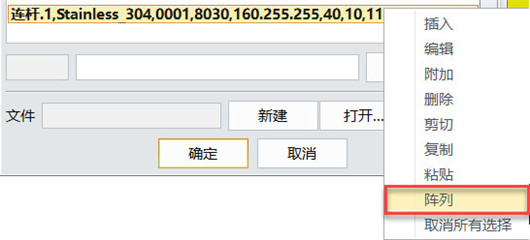

鼠標右鍵單擊零件表最后一行參數,選擇陣列
插圖3-7
第14步:
輸入需要變更的參數名稱L,輸入變更的數量5,并輸入增量值為10
插圖3-8
確定后,零件表中自動生成5行參數,每行代表一種連桿
插圖3-9
第15步:
通過鼠標依次雙擊連桿_2至連桿_5,可以手動修改其它參數
插圖3-10

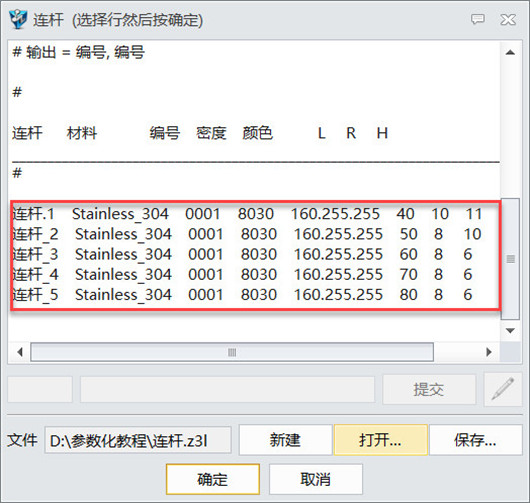

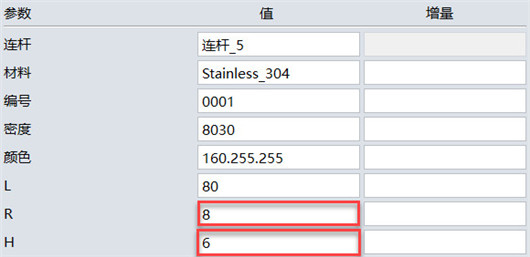

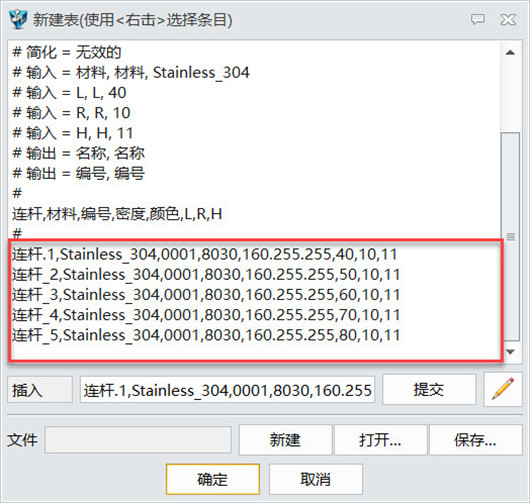

修改后的連桿參數表如插圖3-11所示
插圖3-11
第16步:

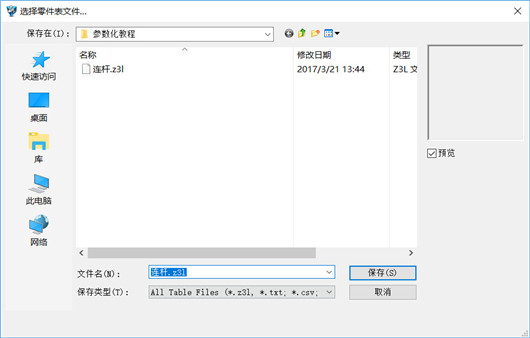

保存上一步所編寫的參數表,將參數表文件z3l文件保存到連桿零件目錄下
插圖3-12
3.參數化連桿的使用
完成了連桿零件的標準化以后,我們就可以在裝配中使用它了。在本教程中,我們將在裝配-Start中使用連桿標準件。
第17步:

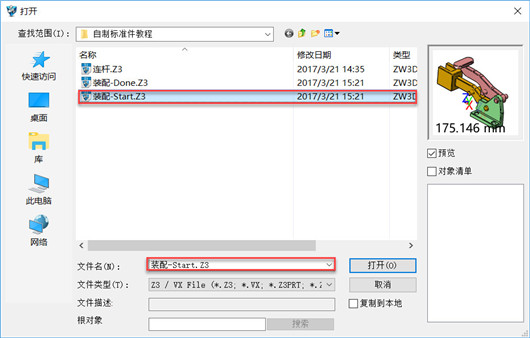

使用中望3D打開附件裝配-Start
插圖4-1
第18步:
選擇裝配欄上的零件庫按鈕
插圖4-2

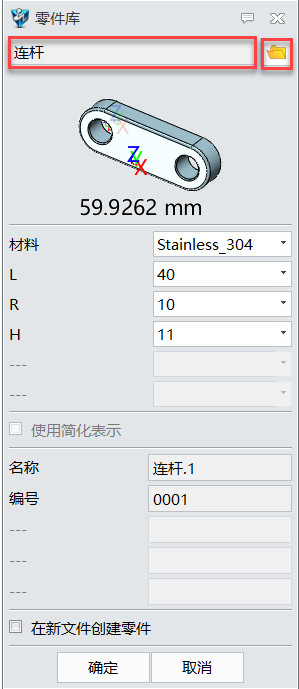

選擇文件夾,瀏覽打開第16步保存的z3l文件,得到連桿零件庫界面
插圖4-3
第19步:

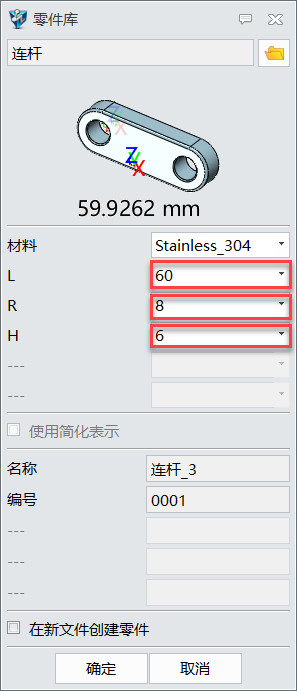

通過下拉框選擇來更改所需要的連桿參數,完成選擇后確定
插圖4-4
第20步:

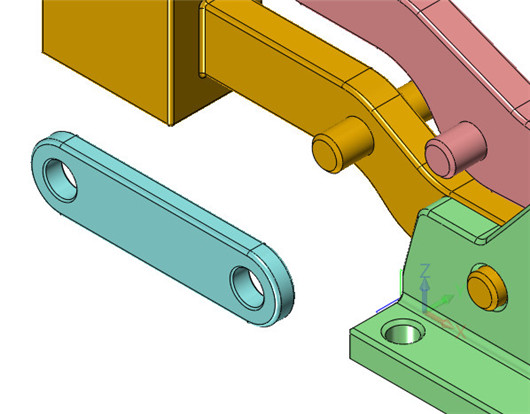

確定后將所選的連桿放入裝配環境
插圖4-5
第21步:
對放入的連桿零件進行裝配

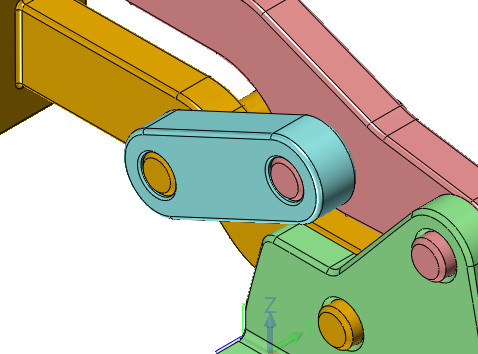

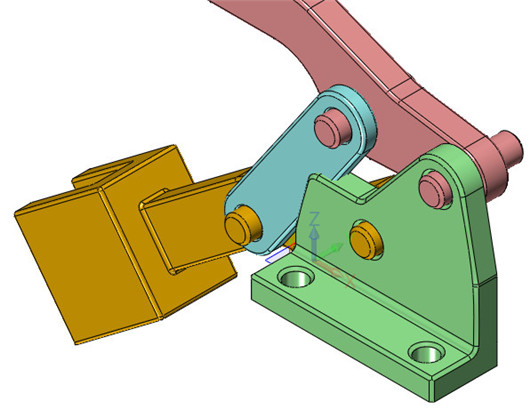

插圖4-6
第22步:

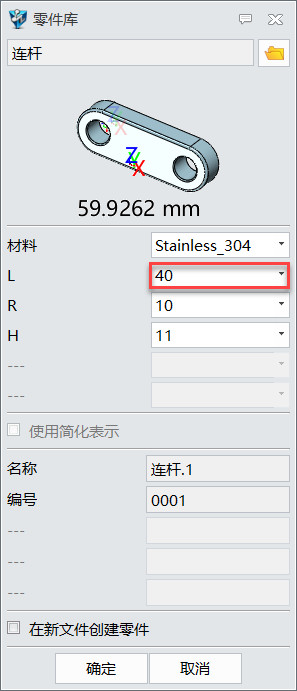

由插圖4-6可見,所選的連桿明顯產生了干涉,不符合設計要求。再次打開零件庫,選擇L為40連桿,點擊確定。在裝配中會調入一個名為連桿_1的零件。
插圖4-7
第23步:
新調入的連桿.1不需要放入裝配環境中,可以直接使用裝配替換來安裝新的連桿。
插圖4-8
第24步:
選擇連桿零件單擊右鍵,在菜單欄中選擇替換組件
插圖4-9
第25步:

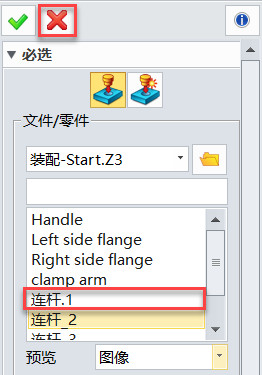

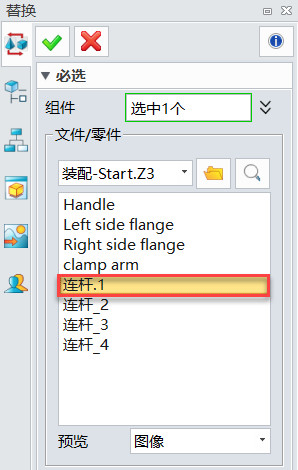

在替換管理器中選擇剛才調入的連桿.1,勾選確認即可完成替換,無需重新裝配
插圖4-10
總結:通過本教程我們發現連桿零件的變更只需要選擇相應的參數即可,無需重新編輯零件。企業標準化零件設計的本質是在可變參數的作用下,系統能夠自動維護所有的不變參數。標準化零件設計可以大大提高模型的生成和修改的速度,在產品的系列設計、相似設計及專用CAD系統開發方面都具有較大的應用價值。
