花瓶是日常生活十分常見的擺設品，本課程我們學習一款花瓶的設計與渲染，主要包括使用中望3D進行花瓶的實體設計、渲染前的模型準備工作以及使用Keyshot進行渲染三個部分。由于篇幅原因，本節我們先來學習課程的上半部分。

第一步，新建一個名稱為花瓶的文件，并保存該文件。

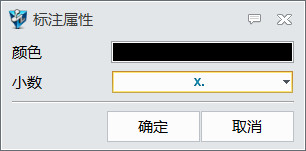

第二步，在XZ工作平面上創建草圖，設置標注屬性為整數，如圖1所示。

圖1 標注屬性

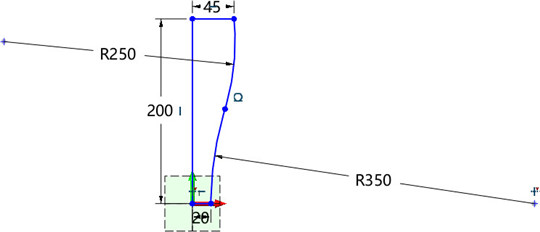

第三步，在XZ工作平面上創建草圖，草圖參數如圖2所示。

圖2 創建草圖-1

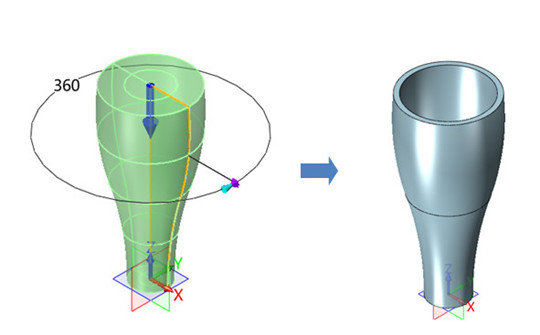

第四步，對上步草圖進行旋轉，創建回轉體；對造型進行抽殼，厚度為-5mm，頂部為開放面，如圖3所示。

圖3 創建回轉體

第五步，對花瓶底部進行面偏移，增厚3mm，如圖4所示。

圖4 面偏移

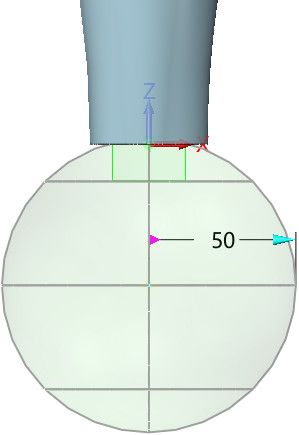

第六步，創建一個半徑為50mm的球體，球體位置為0,0,-48，布爾運算為減運算，如圖5所示。

圖5 創建球體

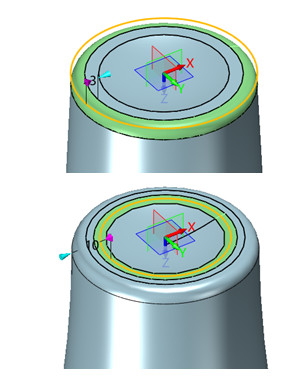

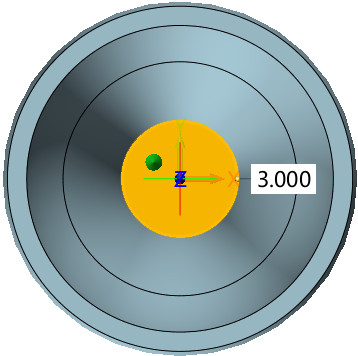

第七步，分別對花瓶底部進行倒圓角，倒圓角半徑為3mm; 對花瓶底部球體切除后形成的邊進行倒圓角，倒圓角半徑為10mm，如圖6所示。

圖6 倒圓角-1

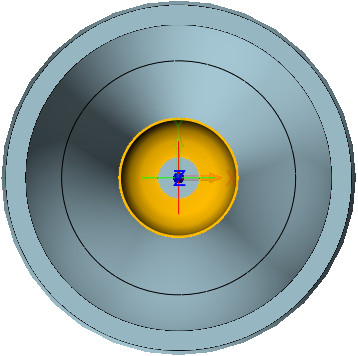

第八步，對花瓶內側底部邊進行半徑為10mm的倒圓角，如圖7所示。

圖7 倒圓角-2

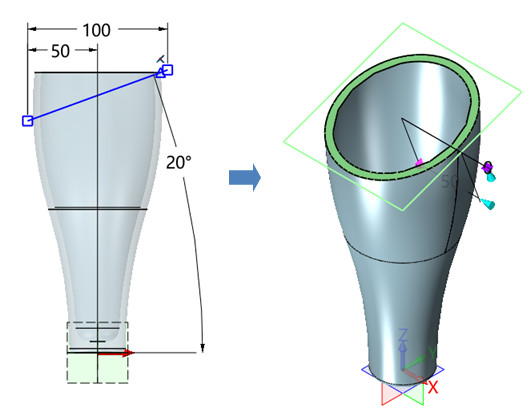

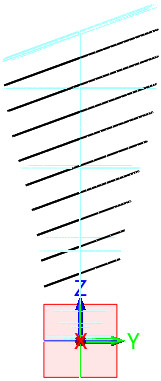

第九步，在YZ工作平面上創建草圖，繪制下圖草圖后退出草圖，并對草圖進行拉伸切除，把花瓶上面部分造型切除，如圖8所示。

圖8 造型切除

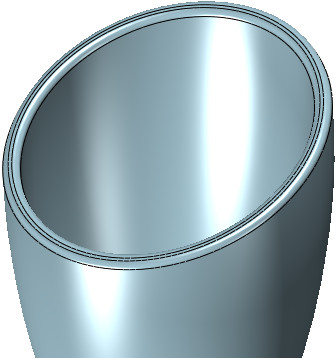

第十步，對花瓶瓶口部分進行倒圓角，半徑為2mm，如圖9所示。

圖9 倒圓角-3

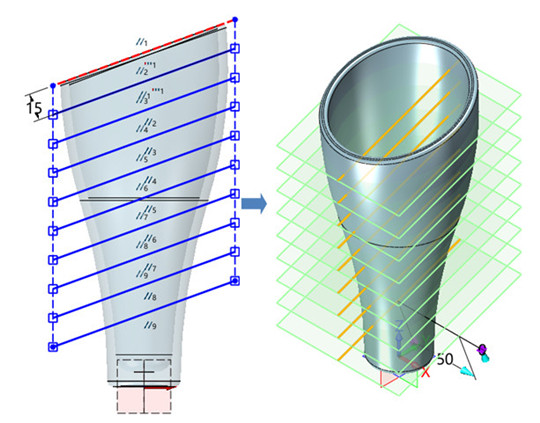

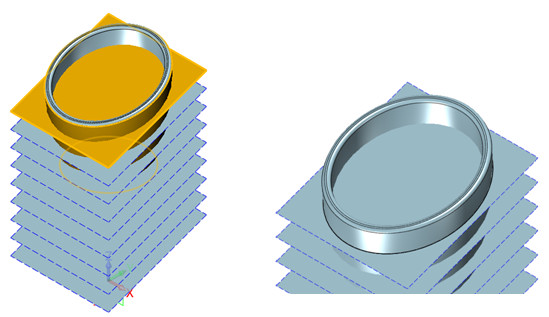

第十一步，在YZ工作平面上創建草圖，繪制下圖草圖后退出草圖; 對草圖進行對稱拉伸，布爾運算為基體，距離超過花瓶邊界即可，如圖10所示。

圖10 拉伸邊界

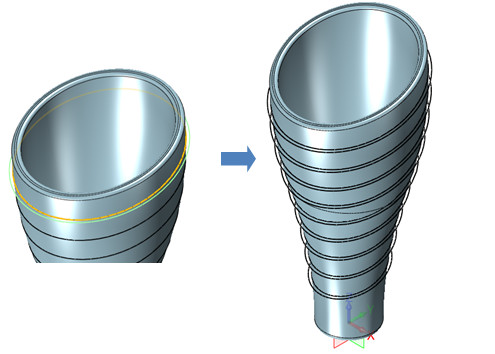

第十二步，使用相交曲線，提取上步創建曲面和花瓶外面瓶身的相交曲線，再一一提取剩下了的相交曲線，如圖11所示。

圖11 提取相交直線

第十三步，隱藏不需要的曲面，如圖12所示。

圖12 隱藏曲面

第十四步，使用偏移，距離為2mm，所有曲線偏移完畢后，如圖13所示。

圖13 拉伸切除-3

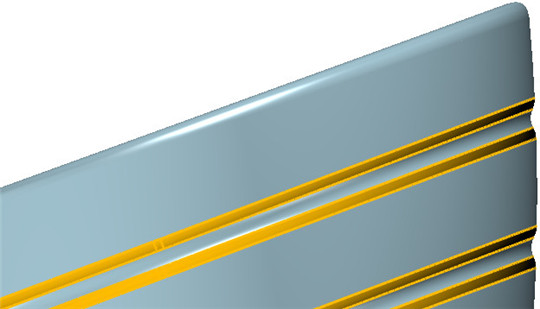

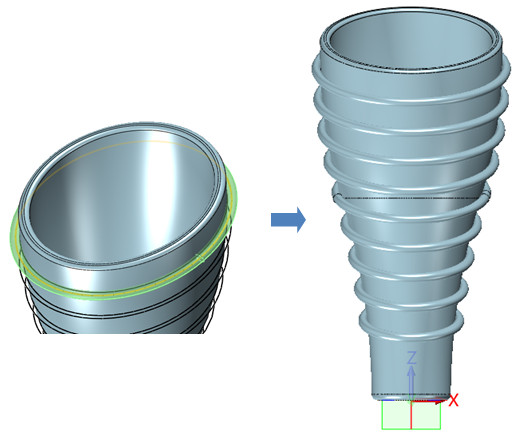

第十五步，使用桿狀掃掠，外部直徑為5mm，曲線為上步偏移所得曲線，將所有桿狀掃掠操作完成，如圖14所示。

圖14 桿狀掃掠

第十六步，使用組合，花瓶為基體，桿狀掃掠所獲得的造型為合并體，布爾運算為減運算，并隱藏所有曲線，如圖15所示。

圖15 組合

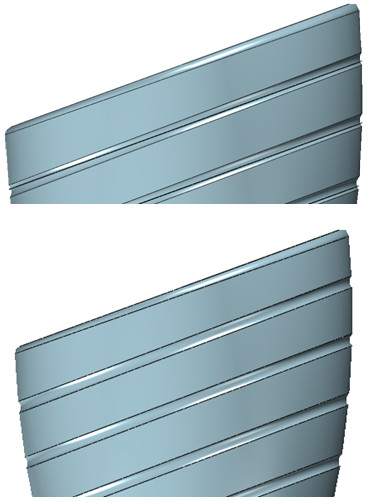

第十七步，對環狀凹槽進行3mm的倒圓角，花瓶建模完成，如圖16所示。

圖16 倒圓角-4

至此，使用中望3D進行花瓶的實體設計及渲染的上半部分課程就結束了，希望通過本節課能讓大家進一步掌握曲線、實體建模的設計技巧。在下節課中，我們將繼續把下半部分課程完成，以掌握更多建模后的渲染等技巧。
