CAD中帶屬性的塊文字位置的調整
返回
CAD中帶屬性的塊文字位置的調整
大家在使用CAD軟件時，如果圖形以及文字都在同一個塊中，如何操作能在不分解塊的情況下改變文字位置呢？步驟具體如下：

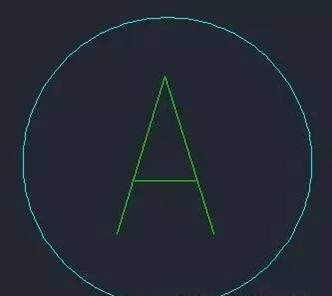

以下圖中圖塊中A的位置是稍微偏離的，現需要把它調到正中間為例：
定義塊前做好可調整的設置：

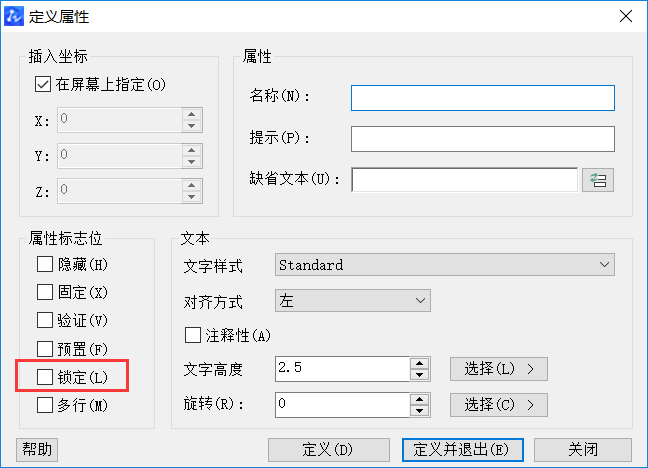

點擊CAD上方的工具欄【繪圖】——【塊】——【定義屬性】，在對話框中把鎖定位置的勾取消，插入塊后，塊中的屬性可以使用夾點方式進行移動，可移動到任何位置，如下圖所示：

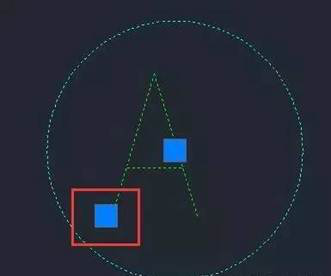

選擇塊后，塊中的屬性插入點同時也會顯示出來，激活屬性插入點后，可以把它拖動到任意新位置，如下圖所示：
今天這篇文章介紹的CAD操作較簡單，有學習需要的小伙伴可以實際練習一下，希望對大家有一定幫助。
