CAD學習者們，我們都知道孵蛋并不是母雞的專利。事實上，我們孵化得比他們好。在這篇文章中，我與你分享如何美化我們的圖紙與命令，超級孵化。

首先，讓我們澄清一下。Hatch基本上是一個模式。您可以用它填充一個區域，以便于項目成員區分元素，或者便于購買者和生產者識別材料。

大多數時候，簡單的Hatch命令可以完成這項工作。但是ZWCAD提供的模式庫有多豐富并不重要，因?yàn)?，為什么不在蛋糕上錦上添花呢?

在我們繼續之前，這里有兩種調用超級孵化的方法:

1.在命令行中輸入[SUPERHATCH]并按回車。

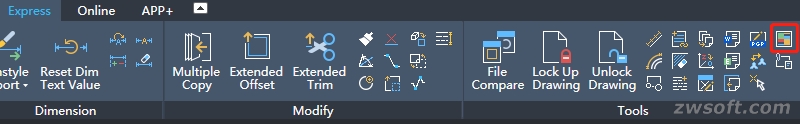

2.點擊“快捷”→“工具”→“超級孵化”圖標。

好吧，第一步不一定是最難的，對吧?繼續閱讀，你會看到如何在三種方式使用超級孵化-塊，圖像和Xref。

動態塊孵化

現在，我將向您展示如何用創建的塊填充區域。(不太清楚如何制作或處理積木?這可以幫助!)

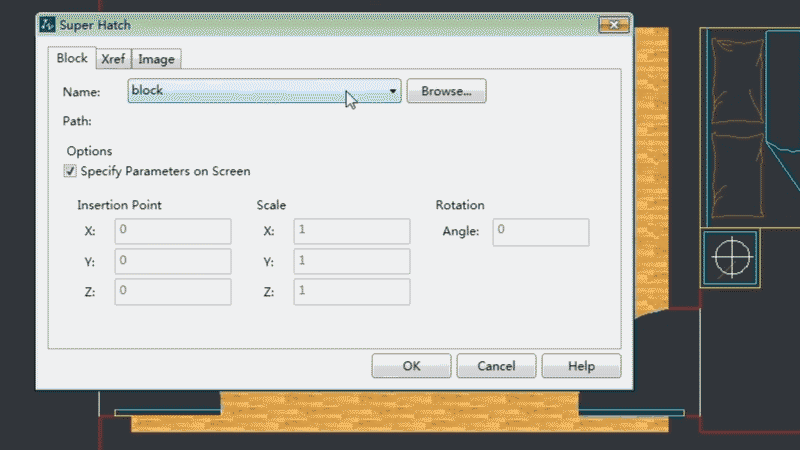

在調用超級孵化后，將彈出一個對話框。

您可以根據名稱選擇要孵化的塊。

然后，您可以指定參數。如果您想在繪圖中直接定位該塊，請勾選“屏幕上指定參數”選項，并在單擊“確定”后進行定位。如果沒有，只需取消選中并輸入相應的值。

接下來，您可以指定要插入的塊的比例和旋轉角度。例如，如果您將縮放為1，旋轉角度為0，那么塊將以您繪制它的精確縮放和位置插入。

在設置了這些參數之后，您可以根據命令行中建議的輸入“Yes”或“No”來決定是使用位置還是重置它們。

接下來，你要確定在孵化區域的塊之間的差距?？梢酝ㄟ^(guò)指定“洋紅色rectang”的第一個角和另一個角來完成，“洋紅色rectang”是包圍塊的紫紅色矩形。這就像你在創建一個新的虛擬矩形塊，里面有你要孵化的方塊。品紅的面積越大，實際的木塊之間的距離就越遠。

最后，最后一步是通過單擊內部來選擇要?jiǎng)?chuàng)建的實體。

圖片孵化

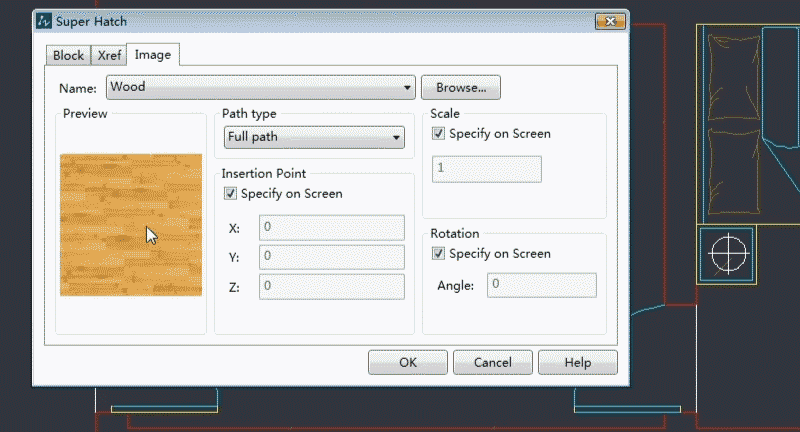

塊很酷，但是圖像更好。有了它們，你可以把你的圖紙展示得更生動，更符合實際的生產要求。創建它們的過程與我們使用塊的過程類似，只是你需要從三種路徑類型中選擇一種來保存你的圖像——完全路徑、相對路徑和無路徑。

如果您將您的圖像文件保存在一個文件夾中，并且永遠不會移動它，請務必選擇完整路徑。一個更靈活且經常使用的選項是相對路徑，只要圖像和主機繪圖在同一個文件夾中，就可以使用相對路徑。至于no path選項，如果您計劃將來將該繪圖集移動到另一個或未知的文件夾層次結構，請選擇它。在任何情況下，確保您的繪圖文件是唯一的命名。

Xrefs孵化

到目前為止，我相信你已經有一個明確的想法，如何使用超級孵化。使用Xrefs創建共享與上面提到的類似的步驟，所以我就不重復了。

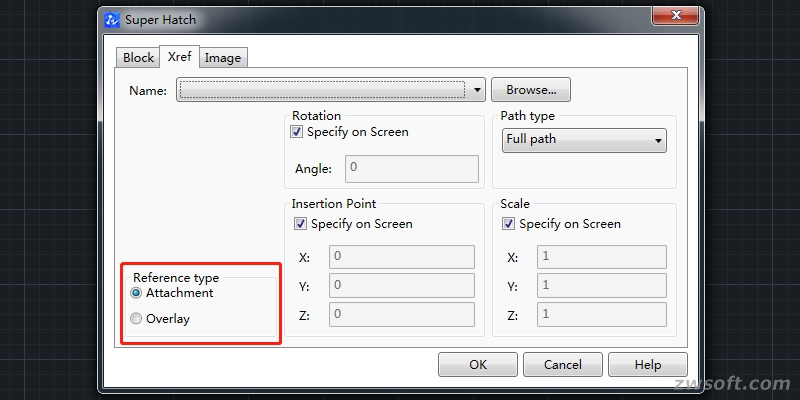

Xrefs(外部引用的縮寫)可以是DWG文件、圖像文件、pdf文件等。如果您的圖紙需要經常修改，需要由多人檢查，或者在不同的圖紙上使用，那么Xrefs可能是一個方便的選擇。是否與他們一起孵化完全取決于你或你的公司。如果你要使用他們作為艙門，請注意超級艙門對話框的左下角。您需要選擇引用類型，附件或覆蓋。

顧名思義，您可以將xref附加到繪圖中的陰影區域，或者簡單地覆蓋它們。這取決于您是否希望xref和主機繪圖是不可分割的。

更多組合

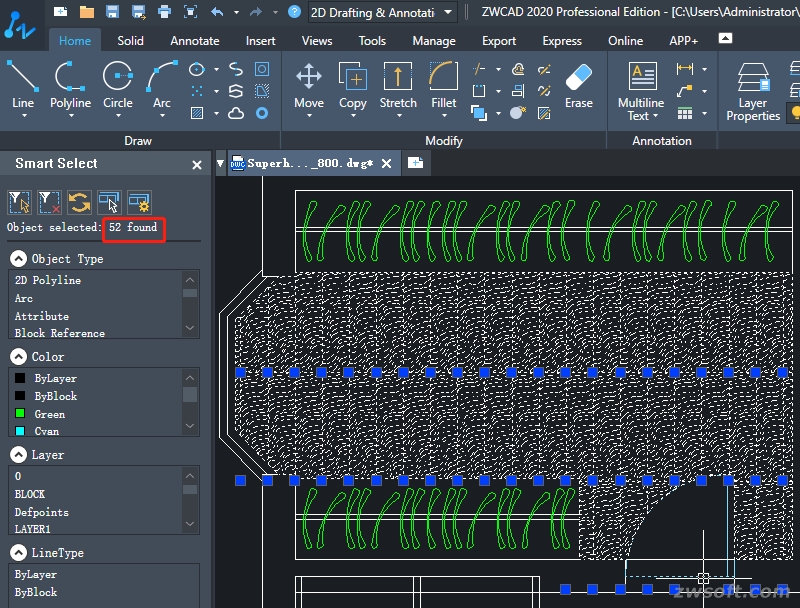

與其他功能配對超級孵化，你可以讓你的工作做得更快。例如，使用我們最流行的功能之一Smart Select(點擊這里查看其他功能!)，您可以知道您已經孵化了多少塊/圖像/ xref。最近我用這個組合幫我的朋友計算出他需要多少地磚來翻新他的衣櫥。你當然可以釋放它的潛力!

對我來說，超級孵化意味著酷的視覺效果和購買材料的明智決定。你覺得怎么樣?請?jiān)谙路皆u(píng)論區自由分享!
