上次我們分享了一些以c開頭的簡單而實用的中望CAD命令，這次，我將向大家展示以d開頭的5個命令，讓我們開始吧!

DATAEXTRACTION（數據提?。?/span>

有了中望CAD 2020的這個新特性，將圖紙中的數據提取到表中，就變得非常容易!現在可以在當前圖紙中或作為外部文件創建數據提取表。

操作步驟:

1.  在命令欄輸入：dataextraction。

2.  在彈出的數據提取對話框中選擇“創建新數據提取”項，點擊“下一步”。

3.  選擇要從中提取數據的對象，或者使用默認項“當前圖紙”，并按“下一步”。

4.  確認對象類型和過濾器，然后單擊“下一步”。

5.  選擇你想要提取的屬性(顏色，圖層，線寬等)。

6.  輸入表格標題，點擊“下一步”。

7.  預覽并確認表格的數據，

8.  選擇是插入還是導出數據提取表，點擊“完成”。

在下面的GIF圖片中，你可以看到在當前繪圖中插入表和將其導出到文件的結果。

小貼士:

如果你在上面的步驟8中選擇將數據提取表保存在.zex(數據提取)文件中，那么你可以稍后修改它!

如下圖所示，你可以在第一步中選擇“使用一個.zex提取文件”項，以插入的.zex文件為基礎創建一個不同的表，而不是從頭開始新建。

DIVIDE(定數等分)

可以使用此命令將圓弧、圓、橢圓、直線、多段線、樣條曲線等對象，均勻地分為若干段，并以點或塊作為標記。它在繪制街道上的樹木等間距的東西時非常有用。

用塊等分對象的步驟：

1.  在命令欄輸入：divide（或快捷鍵“div”），回車。

2.  選擇要等分的對象。

3.  輸入“B”并按回車鍵。

4.  輸入要插入的塊名（塊要提前創建好）。

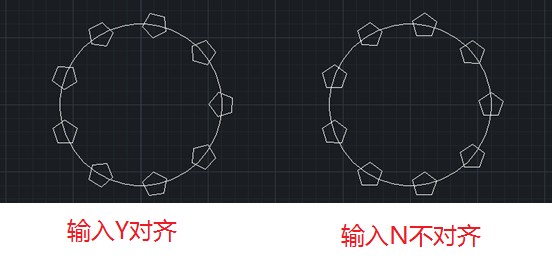

5.  輸入“Y”或“N”決定將要插入的塊，與被分割的對象對不對齊。

6.  輸入段數。

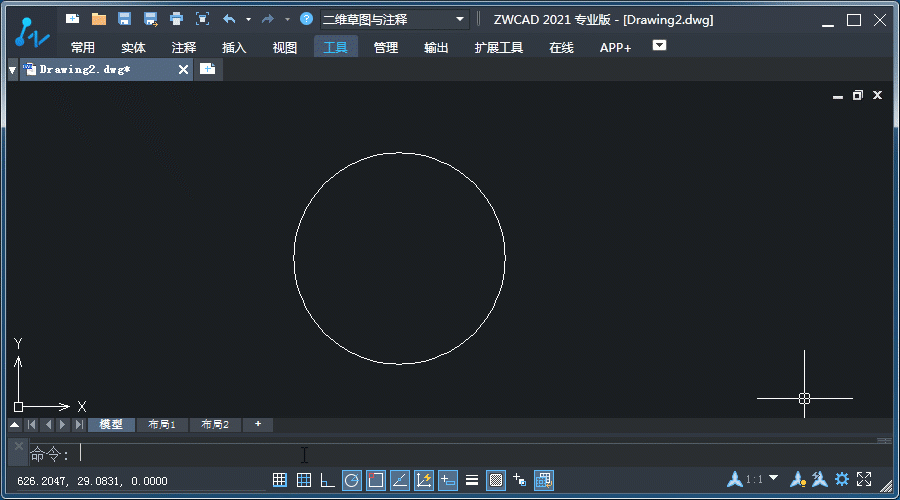

如果要用點來等分實體，只需遵循上面的步驟1、2和6即可，下圖是一個用點等分的例子。

用點等分完后好像什么都沒改變?別擔心!只是它們太小看不見而已。繼續閱讀，了解如何使用點樣式命令放大它們!

DDPTYPE（點樣式）

點樣式命令可以幫你定義劃分點的大小和樣式，從而使它們更清晰。

操作步驟:

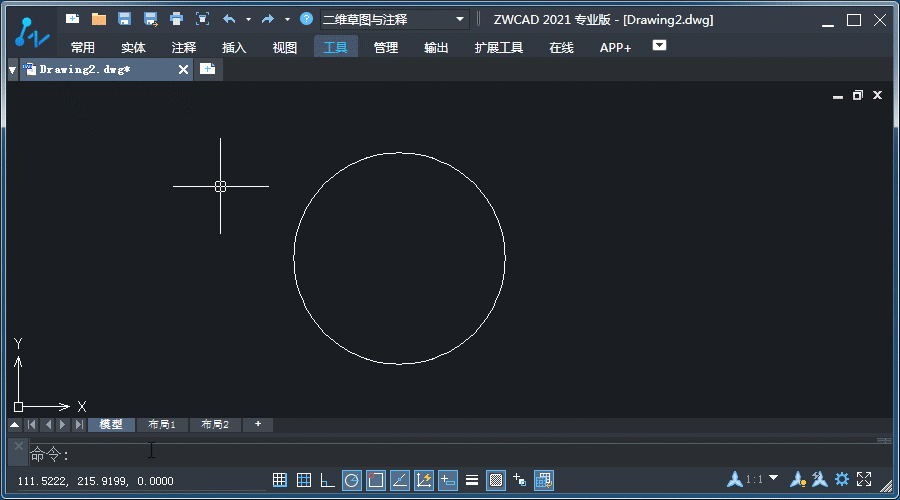

1.  在命令欄輸入：ddptype，回車。

2.  在彈出點樣式對話框中選擇點的樣式。

3.  繼續指定相對于屏幕的點大小或絕對單位，然后單擊確定。

現在，有了明顯的分界點，你就可以將物體放置在正確的位置了。

DIMORDINATE（坐標標注）

你可以用這個命令創建任意點的X 或 Y 坐標標注，有了這些標注，很容易地知道一個特定點的絕對坐標。例如，在立面圖中，建筑物的高度可以用它來顯示。

操作步驟:

1.  在命令欄輸入：dimordinate（或快捷鍵“dor”），回車。

2.  選擇一個點。

3.  水平和垂直拖動引線以指定其端點。

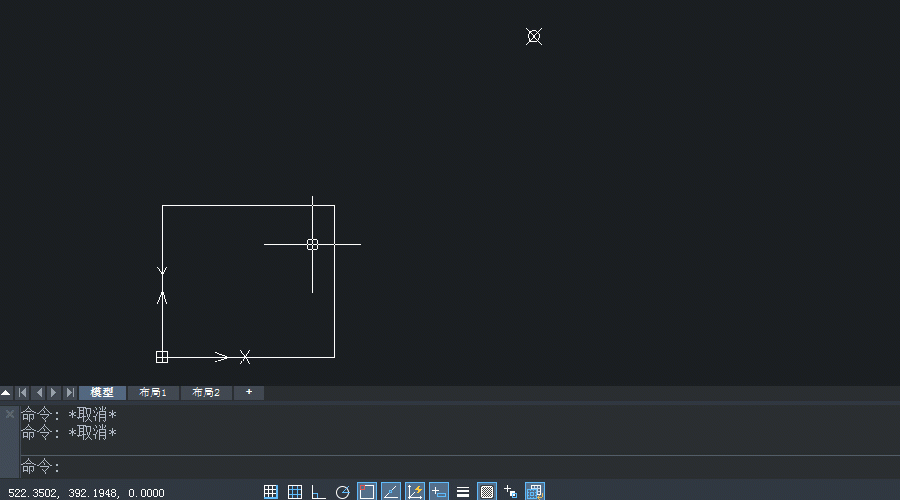

然后將顯示標注文字，顯示當前UCS(用戶自定義系統)中指定點的絕對X或y坐標?？纯次胰绾卧谙旅娴?span>GIF圖中用線性標注命令實現同樣的結果，兩者不同之處在于，坐標標注命令明顯節省了指定基準線的時間。

DIMCONTINUE（連續標注）

連續標注命令可以幫助你基于上一個標注的基礎上，快速生成角度標注、線性標注或坐標標注。當你在建筑圖紙中測量角度和距離時非常有用。讓我們以線性標注為例，看看它是如何操作的。

操作步驟:

1.  在命令欄輸入：dimlinear（或快捷鍵“dli”），回車。

2.  選擇線性尺寸線的兩個端點以創建線性標注

3.  在命令欄輸入：dimcontinue（或快捷鍵“dco”），回車。

4.  繼續在下一個尺寸線的端點。

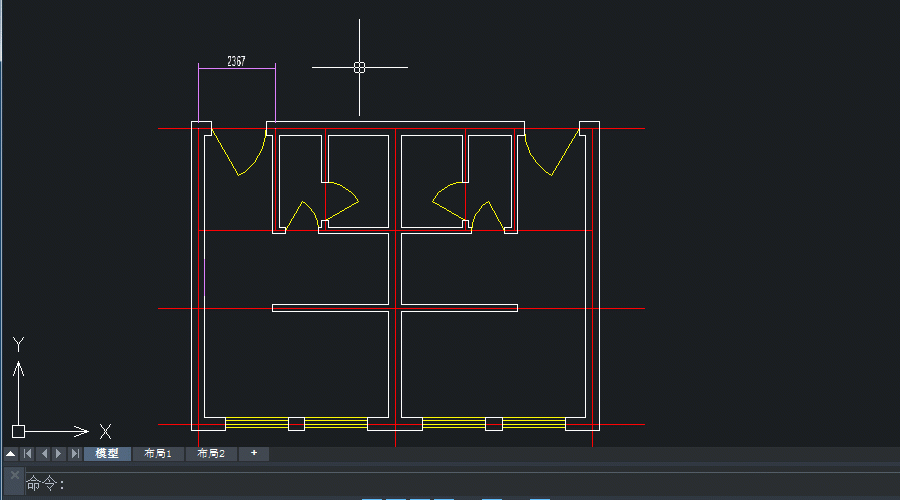

接著你可以連續創建幾個線性標注，無需重復輸入DIMLINEAR命令。

小貼士:

如果你想繼續創建標注，但要基于另一個現有標注，只需在上面的步驟4之后按Enter，再選擇一個已有的標注，然后重復第四步即可。

你覺得這些以D開頭的中望CAD命令實用嗎?想了解更多嗎?請持續關注我們，網址：www.itopa.cn，下次見！
