3D打印技術蓬勃發展，中小學3D設計打印課程也隨之火了起來。學生們通過使用面向中小學的3D打印設計軟件3DOne, 輕松自如地將頭腦中的靈感想法表現出來。最近深受孩子們喜愛的卡通人物當數小黃人了，小個頭卻大眼睛，真是萌極了！快設計一個可愛的小黃人，讓你的生活充滿歡樂吧！

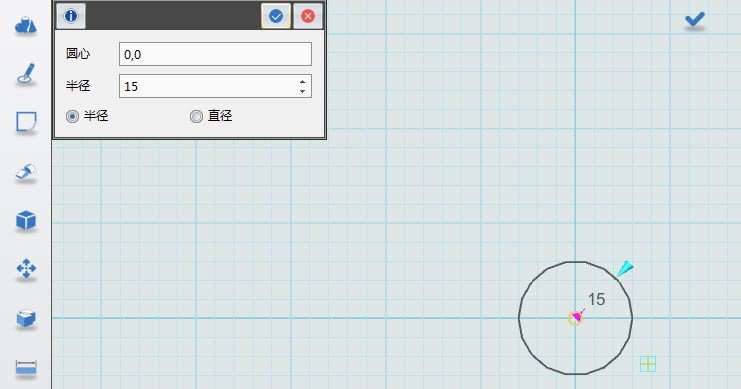

1 、點擊“繪制草圖”，選擇“圓形”功能，繪制一個圓，坐標選擇十字中心，即圓心，半徑設置為15點擊左上角的確定。

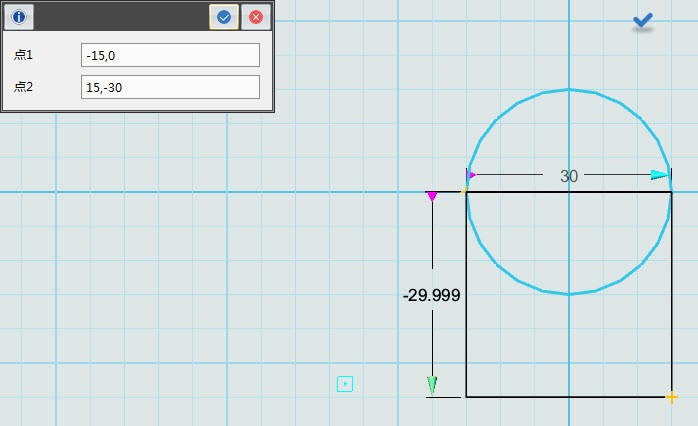

2、不要退出草圖模式，選擇“矩形”功能，創建一個矩形。點1 為“-15,0”，點2為“15，-30”，然后點擊確定。

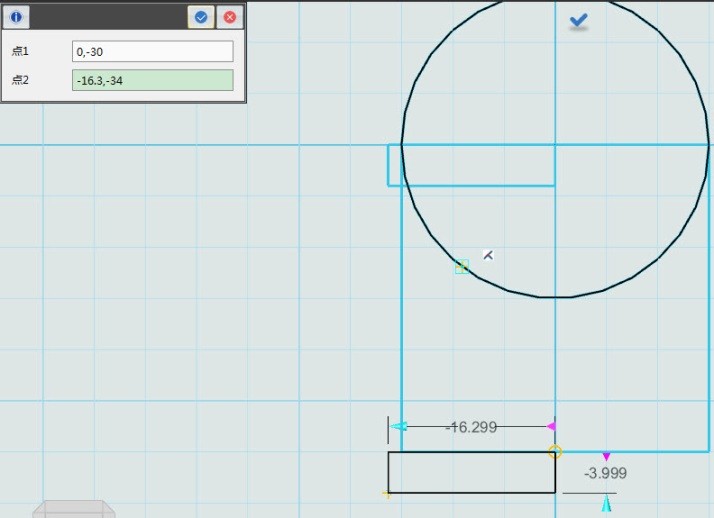

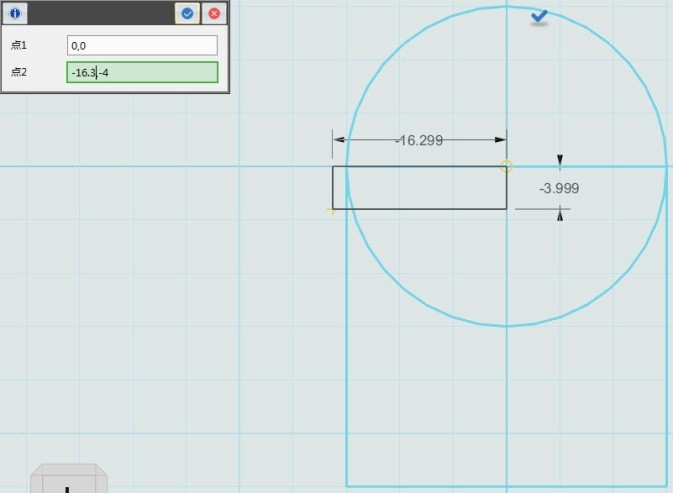

同樣的方式在繪制兩個“矩形”，點1為“0,0”，點2為“-16.3，-4”，第二個矩形為點1為“0，-30”，點2為“-16.3，-34” ，點擊確定。

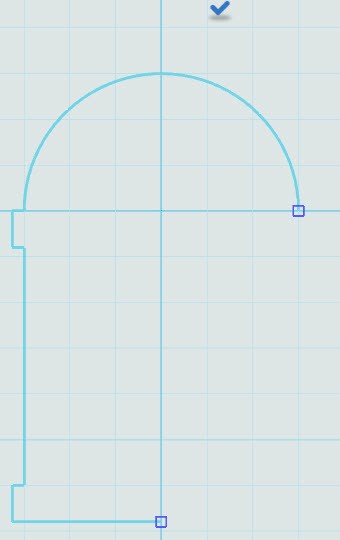

3、選擇“草圖編輯”，點擊“點擊修剪”功能， 點擊不需要的地方，即可把線刪除，點擊確定，結果如圖所示。

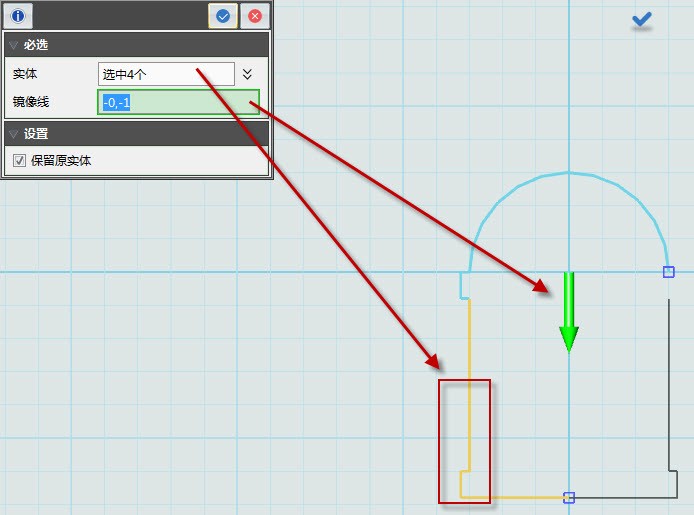

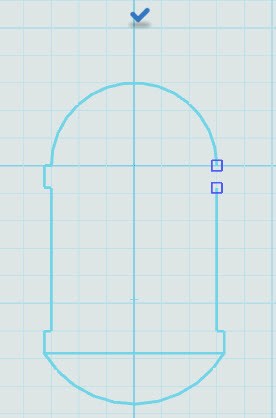

4、選擇“基本編輯”，點擊“鏡像”功能，如圖示位置選擇黃色的線，鏡像線選擇，十字中心的線，點擊確定。

5、選擇“草圖繪制”，點擊“圓弧”功能， 選擇底下的兩個端點，然后輸入半徑為19。

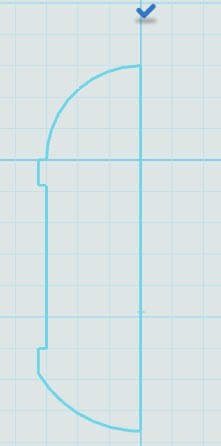

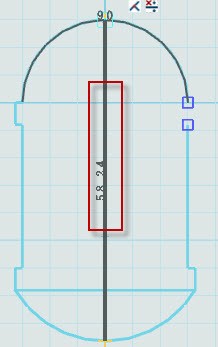

6、選擇“草圖繪制”，點擊“直線”功能，繪制中間的這根直線，點擊完成。選擇“草圖編輯”，點擊 “單擊修剪”功能，修剪圖形為圖示形狀，一半的形狀。點擊中間的勾完成，退出草圖。

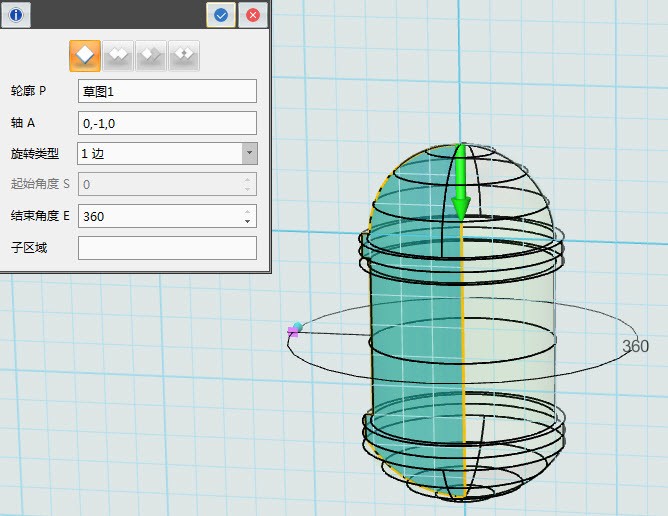

7、 選擇“特征造型”，點擊“旋轉”功能，旋轉小黃人的身體，結束點為“360”度，點擊勾完成。

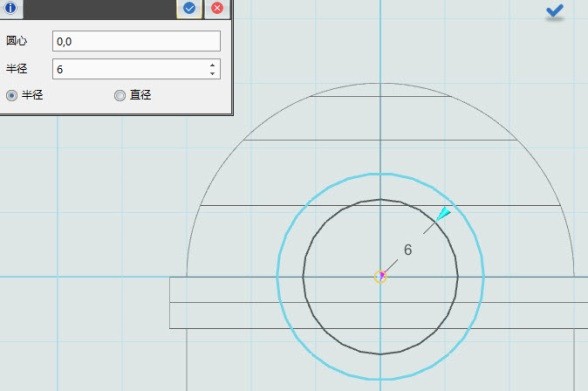

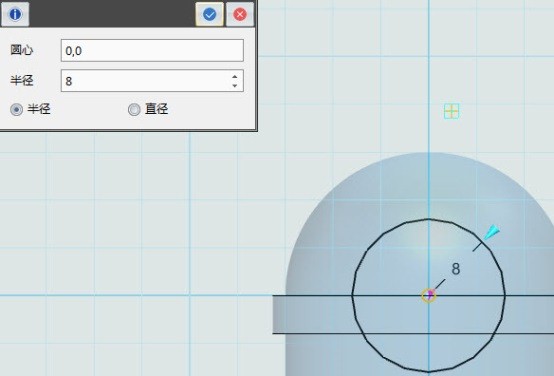

8、選擇“草圖繪制”，點擊“圓形”功能， 繪制眼睛，中心點都為0，外圓半徑為8，內圓半徑為6，點擊中間的勾完成，退出草圖。

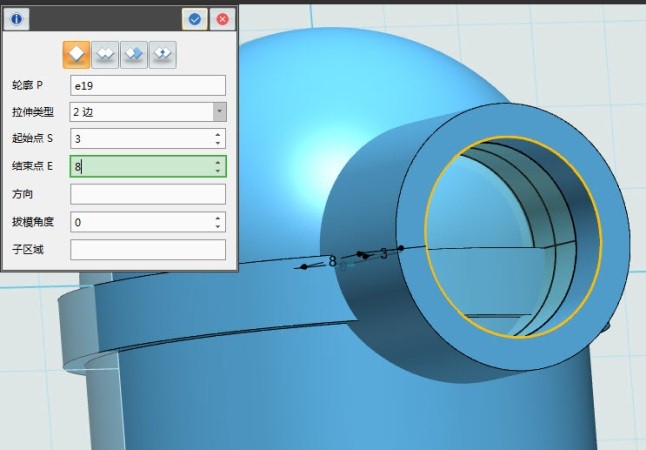

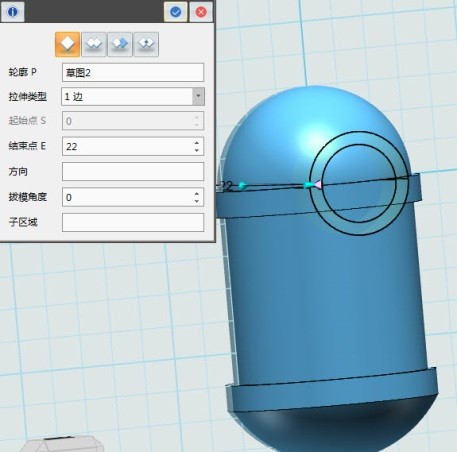

9、 選擇“特征造型”，點擊“拉伸”命令，在線框模式下，即按住Ctrl+F,即可看到效果，拉伸尺寸為“22”。同樣選擇“拉伸”命令，拉伸中間的眼睛，拉伸的尺寸為，起始點S為“3”，結束點E為“8”。

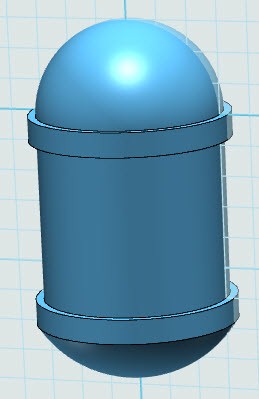

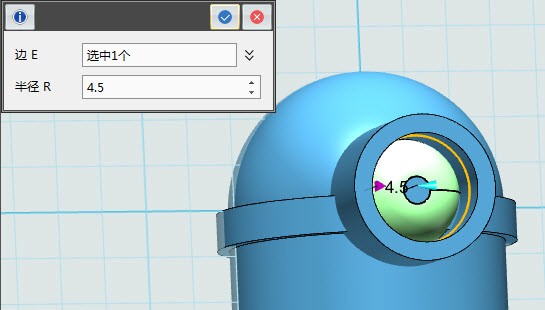

10、選擇“特征造型”，點擊“圓角”功能，選擇圓角邊，半徑為“4.5”。

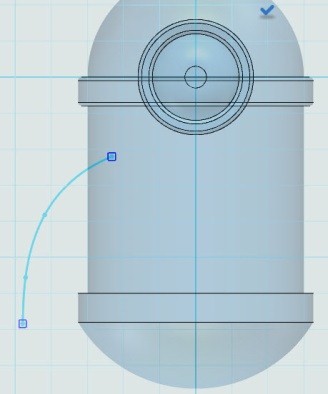

11、選擇“草圖繪制”，點擊“通過點繪制曲線” 功能，繪制草圖，放正視圖。

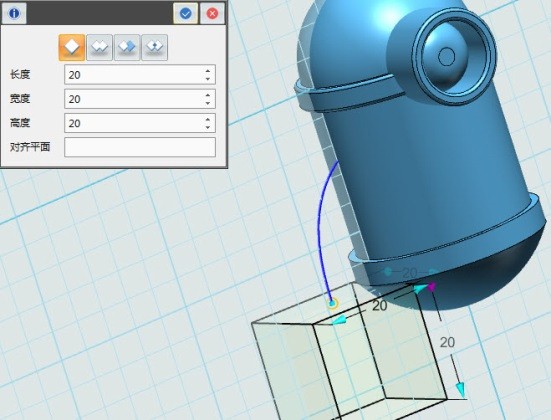

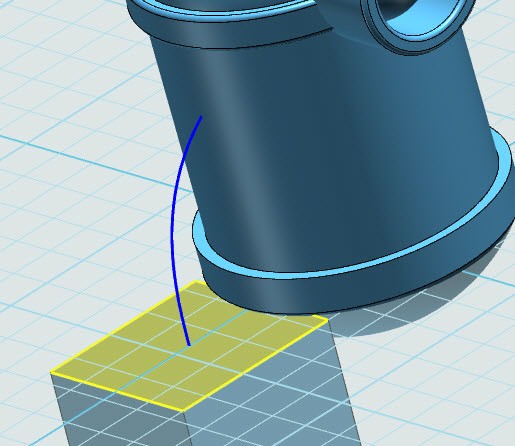

12 、選擇“基本實體” ，點擊“六面體”功能，在曲線的頂端繪制一個六面體，這是個輔助體。

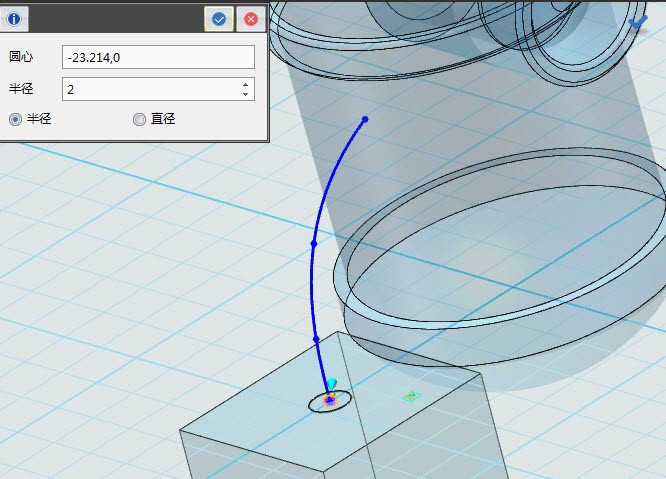

13、 選擇“草圖繪制”，點擊“圓形”命令，選擇圖示位置繪制圓，點擊中間的勾完成，退出草圖。

14 、選擇“特征造型”，點擊“掃掠”命令，輪廓選擇“圓”，路徑選擇“曲線”，并且刪除那個方塊。

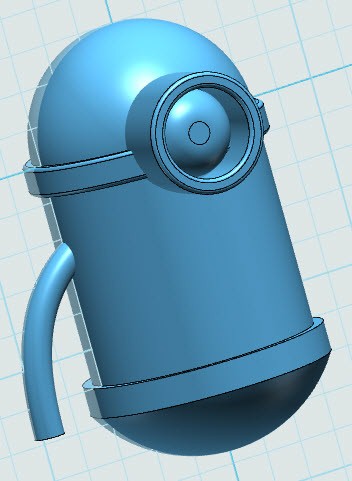

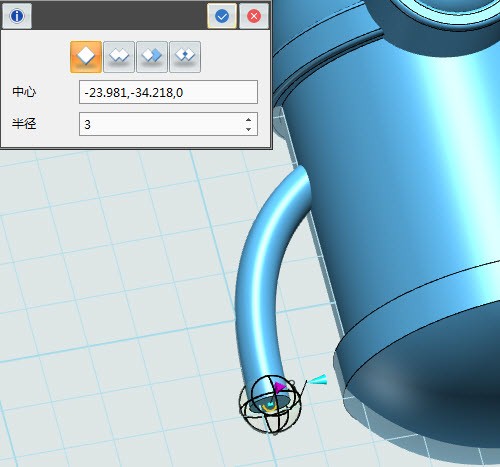

15、選擇“基本實體”，點擊“球體”命令，中心選擇圓柱的中心。半徑設置為“3”。

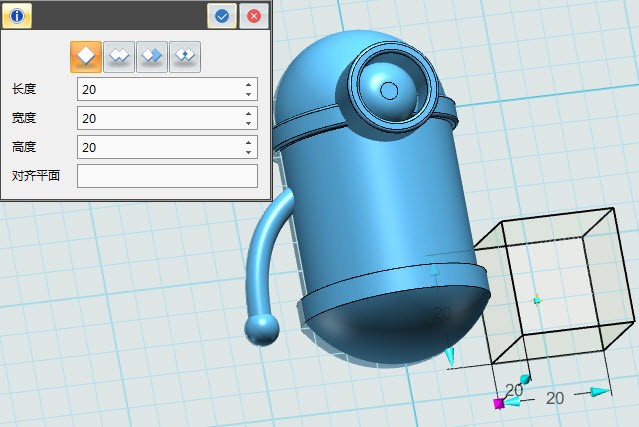

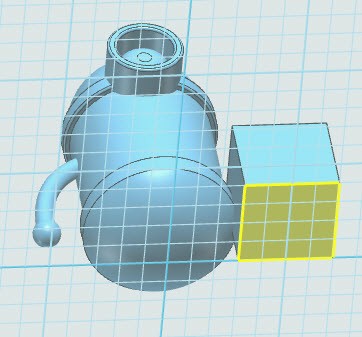

16、 在圖示位置創建一個輔助六面體。

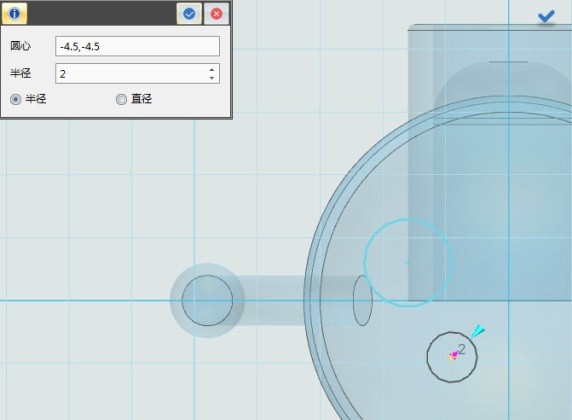

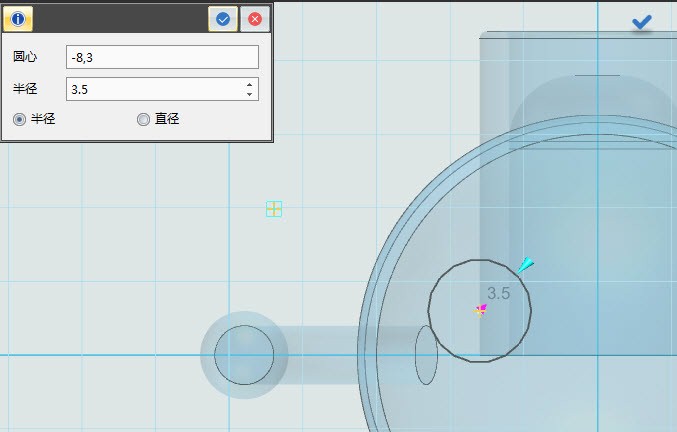

17、繪制草圖，繪制圓，選擇圖示平面，繪制兩個圓形，圓1圓心為“-8,3”半徑為“3.5”，圓2為圓心為“-4.5，-4.5”，圓心為“2”，并且繪制兩根直線。

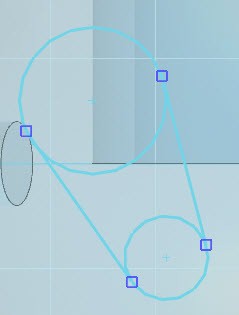

使用之前學的“單擊修剪“功能，修剪鞋子，記住，一定不能有正方形的小藍色框。點擊中間的勾完成，退出草圖。

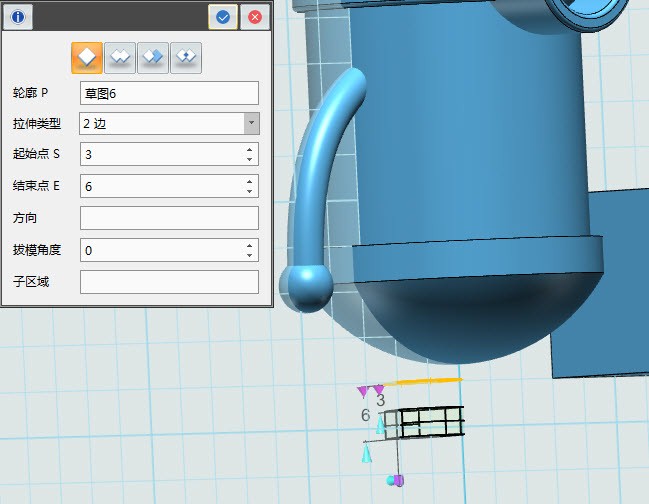

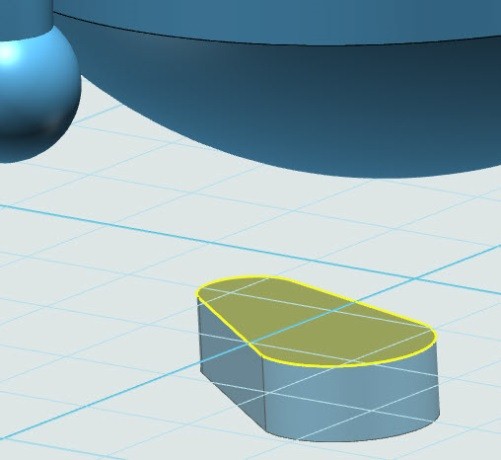

18、選擇“特征造型”，點擊“拉伸”，拉伸出一只腳。

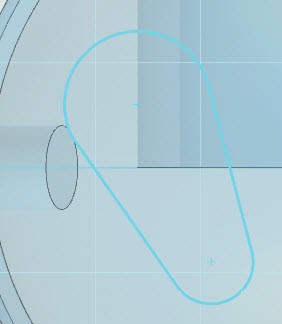

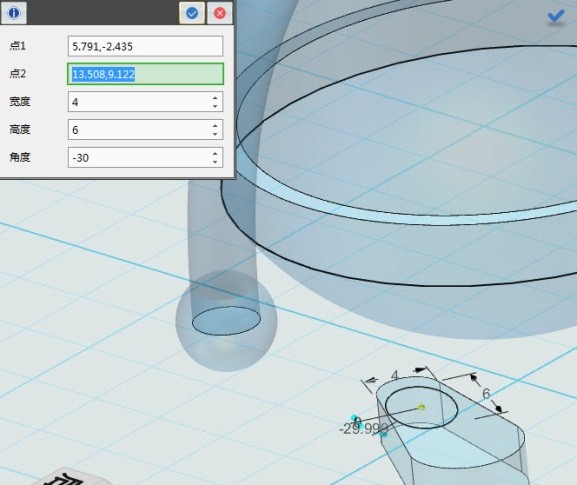

19、選擇圖示位置繪制一個“橢圓”。

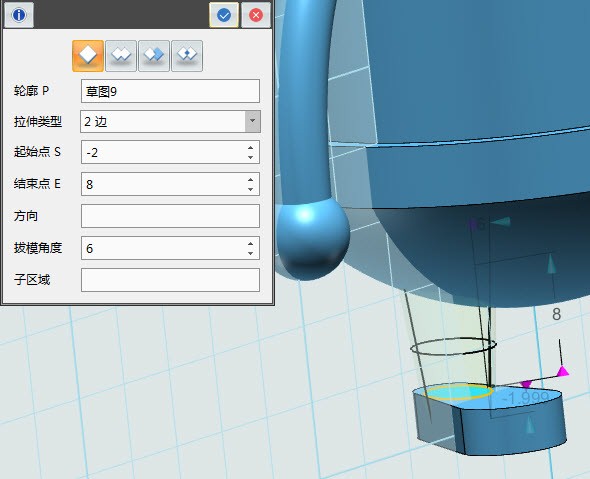

20、選擇”特征造型” ，點擊“拉伸”命令，拉伸長度為“10”，拔模角度設置為“6”，拉伸完成后，刪除六面體。

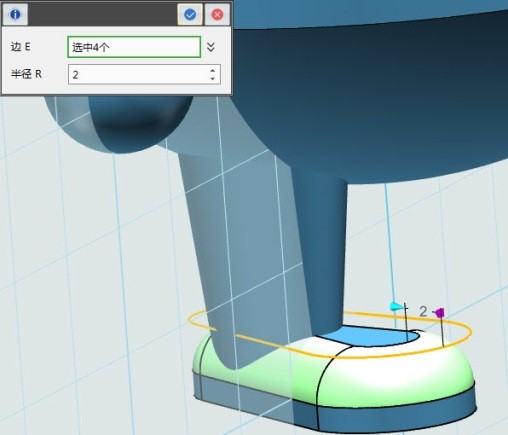

21、選擇”特征造型” ，點擊“圓角”功能，把鞋子倒圓角。

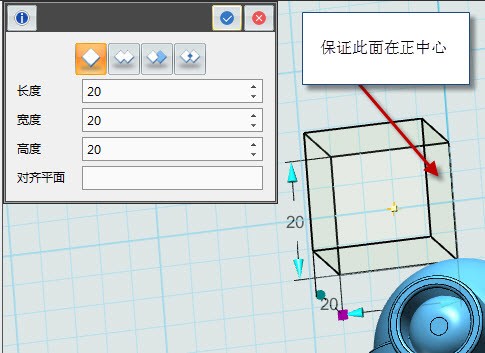

22、先創建一個六面體，作為輔助體。選擇“基本編輯”，點擊“鏡像”功能，選擇手腳作為實體，輔助面選擇我們創建的中間的面。鏡像完成之后，刪除六面體。

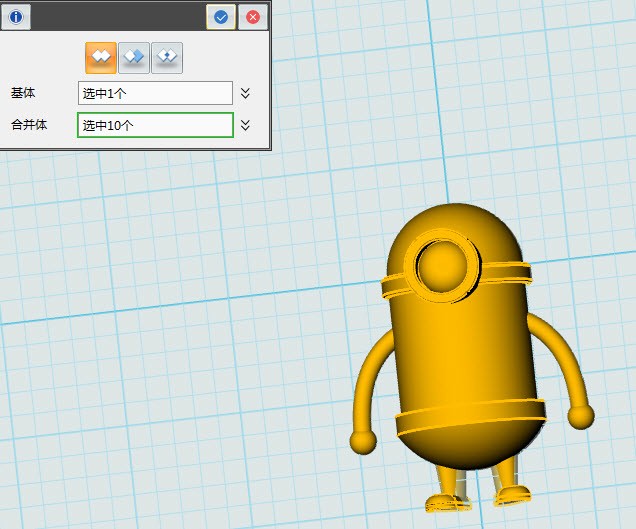

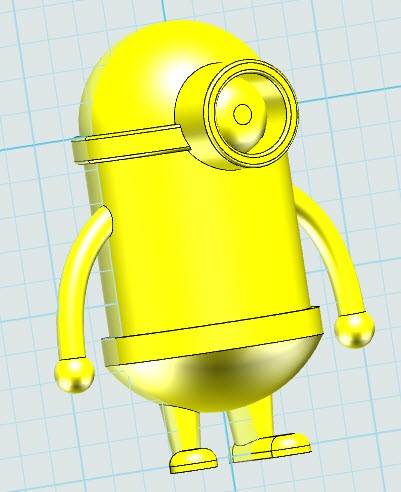

23、最后一步，選擇“組合編輯”功能，基體選擇身體，然后框選其它所有的部位。點擊確定。

【小黃人模型下載】http://www.i3done.com/model/56117.html#ad-image-0。

【趣味活動】完成的作品可參加“夢想實驗室讓創意成真：免費3D打印活動”http://www.i3done.com/contest/show/20.html 。

3DOne免費下載及更多課程詳情：www.i3done.com
