拉伸、切除、拔模、圓角、陣列等CAD功能是設計師在三維設計過程中經常使用到的基礎功能。本文以煙灰缸的設計過程為實例，來一起體驗中望3D的拉伸、拔模、倒圓角、陣列等基礎功能在產品設計中的綜合應用能力。

本文以煙灰缸這個常見的小物品為實例，通過這個例子跟大家一起梳理下煙灰缸的設計思路，同時也加強一下對中望3D的拉伸、拔模、倒圓角、陣列等基礎功能的綜合運用能力。

圖1就是本次實例中我們需要完成的煙灰缸效果圖。

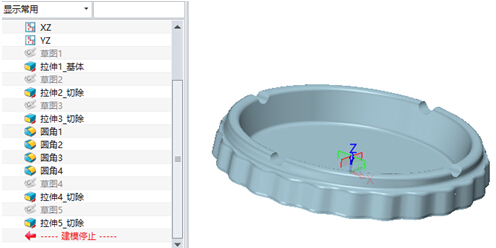

圖1煙灰缸模型和設計樹

下面我們來介紹下煙灰缸的設計思路：

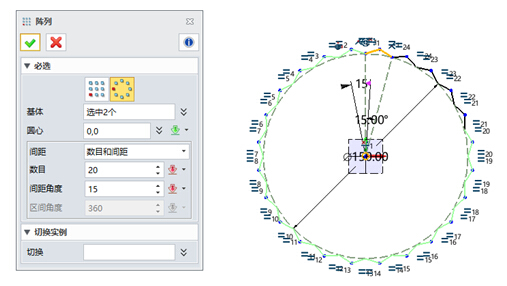

第一步：繪制草圖。

根據煙灰缸的造型情況，運用“陣列”功能，繪制出煙灰缸外部輪廓，如圖2所示。

圖2煙灰缸外部輪廓草圖

第二步：拉伸基體。

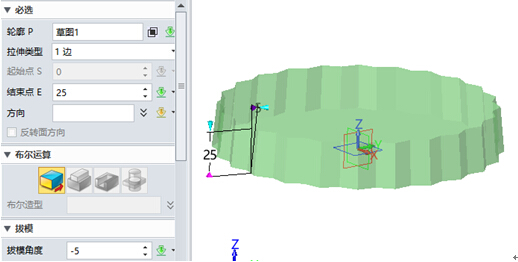

如圖3所示，對基體進行拉伸，拉伸高度可根據設計師的想法來設定，本例子中，筆者設定拉伸高度為25，拔模角度為-5。

圖3煙灰缸基體拉伸

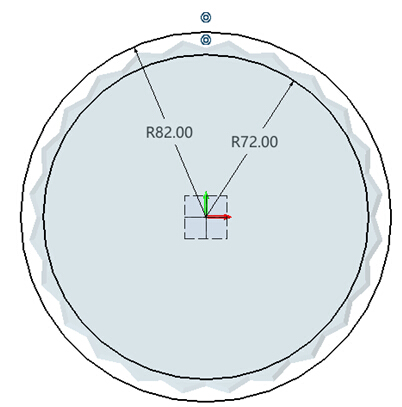

第三步：繪制煙灰缸頂部草圖。 如圖4所示，選擇煙灰缸基體頂部面作為平面，然后繪制草圖。

圖4以煙灰缸基體頂面為平面繪制草圖

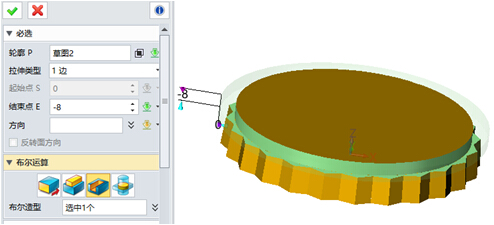

第四步：煙灰缸基體拉伸切除。

通過布爾運算“減運算”對煙灰缸基體進行拉伸切除，如圖5所示。

圖5拉伸切除煙灰缸基體

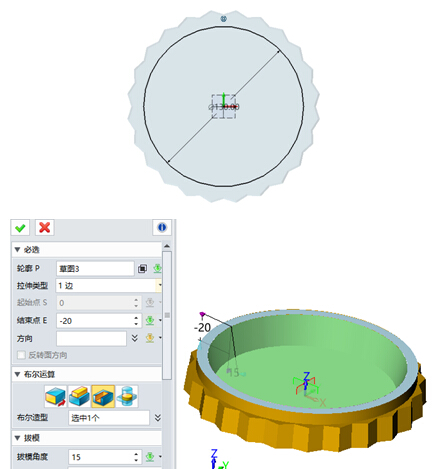

第五步：繪制煙灰缸腔體。

如圖6所示，進行草圖繪制，然后通過拉伸、拔模、切除功能處理好煙灰缸腔體，拉伸草圖選擇布爾“減運算”，拔模角度輸入15度。

圖6繪制煙灰缸腔體

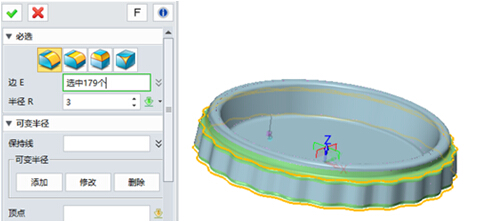

第六步：對各個部位進行倒圓角。 倒圓角的各個操作可參考圖7。

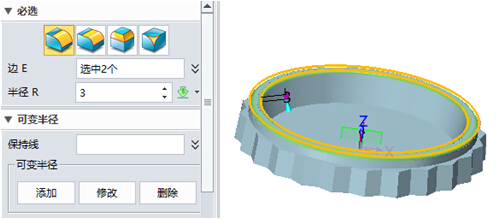

圖7-1 頂部輪廓倒角

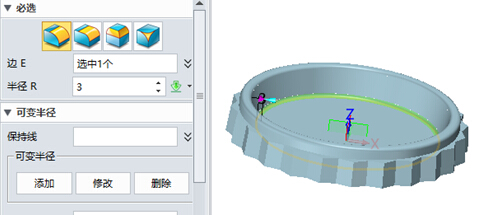

圖7-2 底部內測輪廓倒角

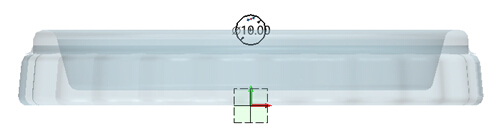

圖7-3 外部輪廓倒角一圖

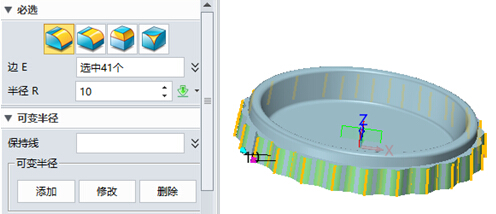

圖7-4 外部輪廓倒角二

第七步：閣煙槽設計。

選擇zx平面繪制草圖，拉伸切除形成擱煙槽，如圖8所示。

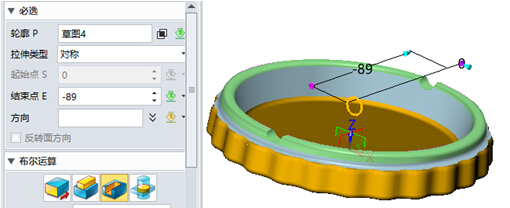

圖8拉伸切除形成擱煙槽

選擇zy平面，重復上面操作，繪制草圖，拉伸切除，完成另外幾個閣煙槽的設計，這樣就完成最后煙灰缸的模型設計了，如圖9所示。

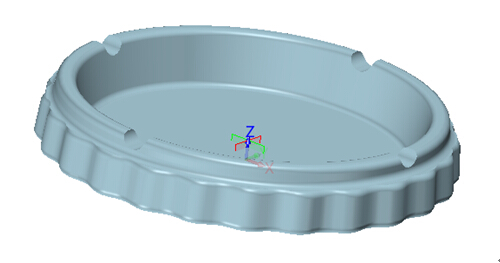

圖9煙灰缸模型

小結：我們身邊有不少小物件其實設計起來并不復雜，只要你掌握基本的產品三維設計概念，會運用拉伸、切除、拔模、圓角、陣列等基礎功能，你也可以根據自己的想法，設計出自己喜歡，獨具特色的產品。中望3D是一款易學易用的三維設計軟件，即使你是零基礎，也能通過內置的“邊學邊用”，已經官網“實例教程”的各種教學資源，快速輕松上手！
