【實例教程】用中望3D進行花瓣吊燈設計（中篇）
返回在上篇的教程文章中，我們已經掌握了使用三維CAD軟件中望3D設計燈座的建模操作，而本篇教程中，則將重點介紹吊燈支撐桿建模的操作以及對應的焊縫創建。
首先，我們來看看支撐桿建模的具體操作步驟。
第一步：支撐桿草圖繪制
以“XZ”工作平面為基準，創建草圖。使用“草圖模塊”下的“參考”命令，拾取下圖1中黃色曲面提取參考線。
圖1 提取參考線
提取后，刪除一側的參考線，保留一邊即可，如圖2所示。
圖2 保留參考線的一邊
然后繪制圖3中的草圖。

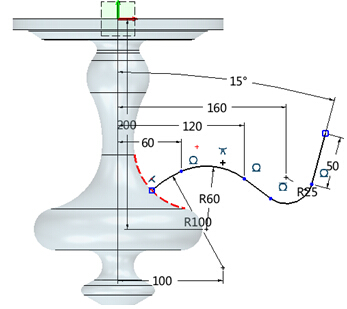

圖3 草圖

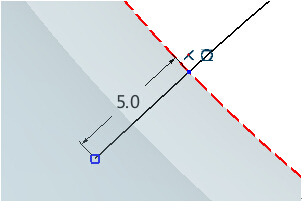

在銜接燈座位置延長“0.5mm”直線段，如圖4所示。
圖4 延長直線段
使用“造型模塊”下的“桿狀掃掠”命令，要注意設置的選項，參考圖5，外部直徑為“6mm”，內部直徑為“0”。
圖5 桿狀掃掠設置

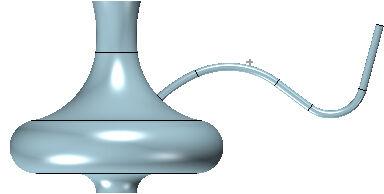

完成了上述操作，則會得到圖6中的效果。

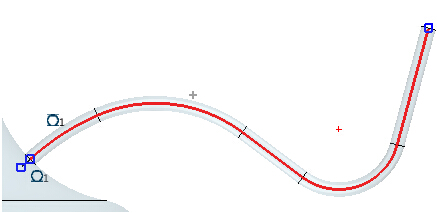

圖6 效果圖
第二步：支撐桿草圖實體化

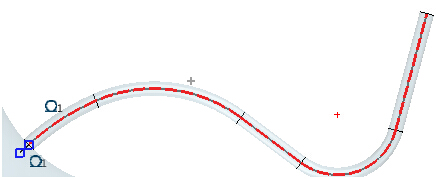

以“XZ”工作平面為基準，創建草圖。使用“草圖模塊”下的“參考”命令，把圖3中的曲線進行提取，如圖7所示。
圖7 曲線提取
拾取所有顯示為紅色虛線的參考線，通過右鍵菜單下的命令轉換為圖8中的實體型曲線。
圖8 轉換為實體型曲線

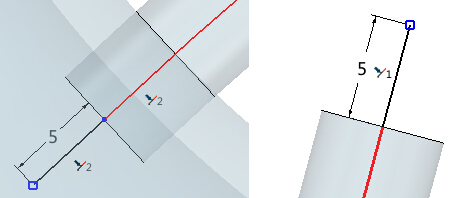

在兩端部繪制一段直線作為延長線，長度是“5mm”，如圖9所示。
圖9 繪制延長線
第三步：創建工作平面
使用“造型模塊”下的“基準面”命令，在圖10位置創建一個輔助工作平面。
圖10 創建工作平面
第四步：隱藏草圖
在模型樹里對支撐桿草圖進行隱藏操作（圖11）。
圖11 隱藏操作
第五步：繪制內徑草圖
在上一步命令的基礎上繪制直徑為“4mm”的圓，如圖12所示。
圖12 繪制圓
第六步：掃掠
使用“造型模塊”下的“掃掠”命令，選擇草圖圓作為輪廓，上一步投影延長端部的草圖作為路徑，如圖13所示。
圖13 掃掠效果
布爾運算為“減運算”，拾取燈座和實體支撐桿為布爾減運算的對象（圖14）。
圖14 布爾減運算操作
完成后，隱藏使用過的兩個草圖和一個工作平面。
第七步：剖面檢查
使用“檢查模塊”下的“剖面視圖”命令，當前視圖尺寸為“0”的時候查看支撐桿孔是否穿透燈座（圖15）。
圖15 前視圖
第八步：陣列掃掠特征
使用“造型模塊”下的“陣列”命令，對桿狀掃掠進行“圓形陣列”（圖16），數量為10個，如有問題可以先將燈座特征進行隱藏。

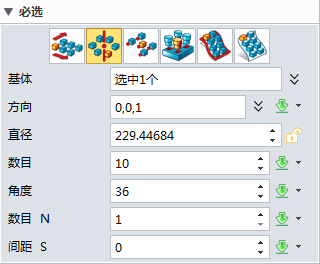

圖16 陣列設置
方向?yàn)椤癦”軸，如圖17所示。
圖17 以Z軸為方向

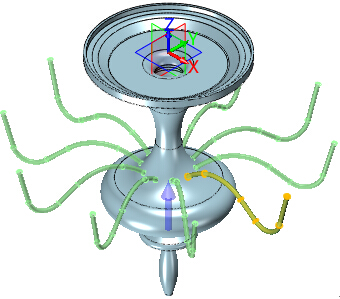

再繼續使用“陣列”命令，對掃掠進行“圓形陣列”操作，數量為10個，在布爾運算里選擇燈座，如圖18所示。

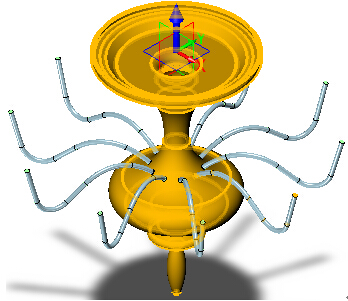

圖18 圓形陣列操作效果
第九步：剖面檢查

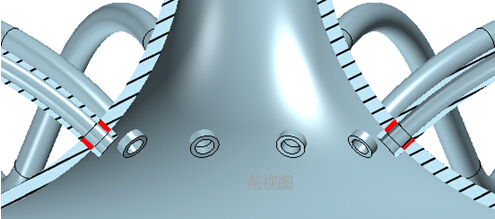

使用“檢查模塊”下的“剖面視圖”命令，當“前視圖”尺寸為“0”的時候查看支撐桿孔是否穿透燈座，當中有穿透，但是壁厚位置有干涉（圖19）。
圖19 前視圖
第十步：布爾運算
點擊實體“造型模塊”下的“組合”命令進行布爾運算（圖20），燈座為基體，支撐桿為合并體。

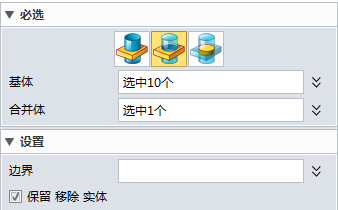

圖20 布爾運算

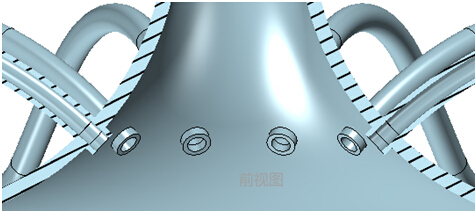

第十一步：剖面檢查 使用“檢查模塊”下的“剖面視圖”命令，當“前視圖”尺寸為“0”的時候查看支撐桿孔是否穿透燈座，當中和壁厚位置都已經穿透，如圖21所示。

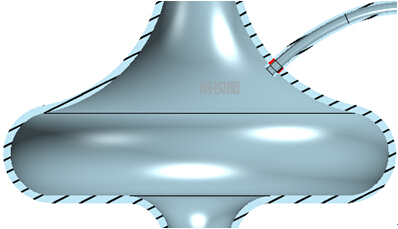

圖21 前視圖
經過上述步驟的操作，我們即可完成吊燈支撐桿的設計操作。下面，我們再來進行焊縫創建：

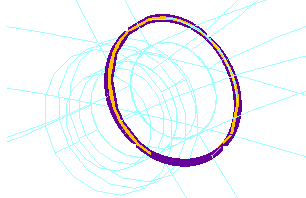

使用“焊件模塊”下的“焊縫”命令，拾取支撐桿和燈座結合的外表面邊緣，如圖22所示。
圖22 拾取操作
設置焊接半徑為“1mm”，然后以同樣的方式創建10個焊縫，效果如圖23所示。

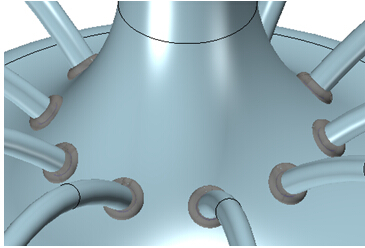

圖23 焊縫創建效果
到此，我們就完成了花瓣吊燈燈座、支撐桿、焊縫的設計了，剩余的部分，我們將在下篇三維CAD實例教程文章中向大家介紹。
