【實例教程】使用中望3D進行鋼結構建模設計
返回鋼結構是具有一定形狀結構，并能夠承受載荷作用，由鋼制材料組成的結構實體，如支架、框架、內部的骨架及支撐定位架等等，一般在機械設計、裝備設計、廠房設計、鍋爐行業、化工行業等諸多領域都會常用到鋼結構這類負荷實體。在對鋼結構進行設計的時候，往往需要根據成品的負荷量、形狀、用途等特性來設計其整體造型。
中望3D是中望軟件自主研發的三維CAD設計軟件，在結構件設計方面具有獨立的功能模塊，能支持結構件骨架直接由線框貨草圖的直線、圓弧或者曲線對象定義，操作靈活便捷。本文將以一個常見的鋼結構主體的建模設計為例，向大家介紹中望3D如何高效地完成其建模設計，下面我們來逐一看看各個操作步驟。
第一步：創建零件。
如圖1所示，創建一個名為“主體鋼構”的零件。
圖1 創建零件
第二步：繪制草圖。

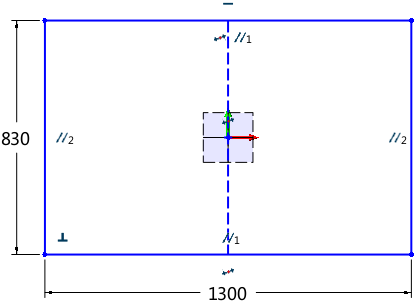

在XY工作平面上繪制圖2中的草圖。
圖2 草圖

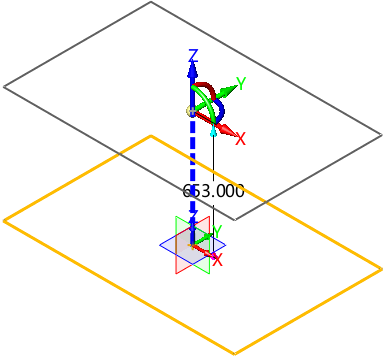

往Z正方向復制上步草圖，距離為“653mm”，得出圖3結果。
圖3 以653mm為距離復制草圖

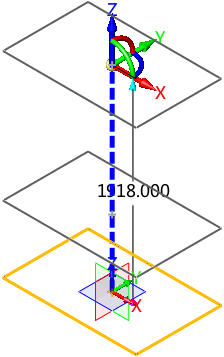

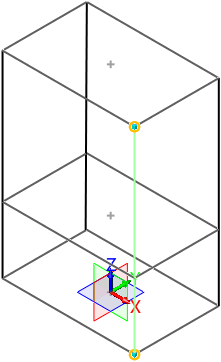

再往Z正方向繼續復制上步草圖，距離為“1918mm”，得出圖4結果。
圖4 以1918mm為距離復制草圖
如圖5所示，使用直線連接上下草圖的四個角。
圖5 鏈接上下草圖的四個角
第三步：添加鋼構。
進行鋼構添加，型號如圖6所示。
圖6 添加鋼構

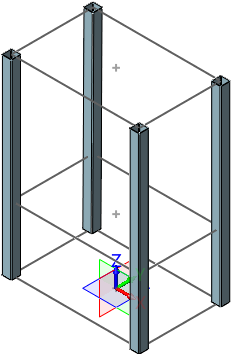

四個角添加矩形鋼結構后如圖7所示。
圖7 四角添加矩形鋼結構
第四步：修改模板。

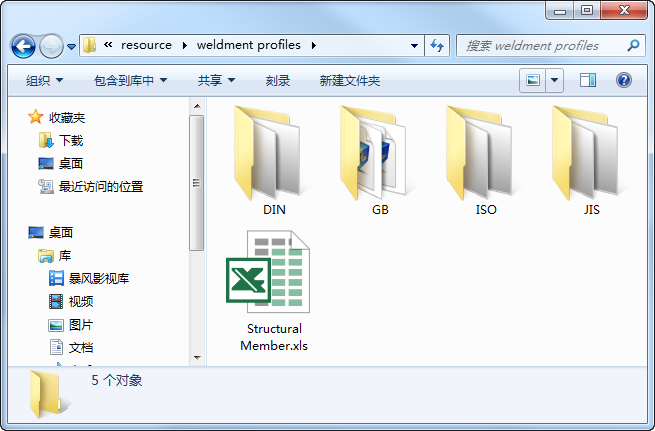

找到模板存放的位置（圖8），焊件模板的位置在C:Program FilesWSOFTW3D 2016 Chs (x64) esourceweldment profiles。
圖8 焊件模板
由于在該目錄下需要權限較高，所以我們可以關閉中望3D，把需要修改的模板文件“Rectangle-Cold formed.Z3”和“Square-Cold formed.Z3”移到其它位置（圖9）后打開。
圖9 把模板文件移到桌面

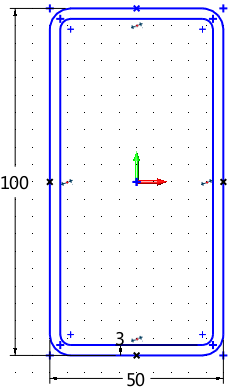

打開“100x50x3”（Rectangle-Cold formed.Z3）和“100*4”（Square-Cold formed.Z3）的草圖，添加四個中點，如下圖10中4個圓點位置，保存文件。
圖10 添加4個中點

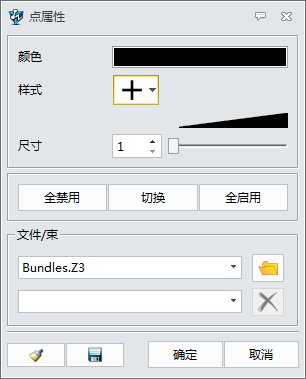

如需要修改點的樣式和顏色，可在下拉菜單選擇“點屬性”（圖11），然后進行統一設置，或是選擇需要修改的點，在右鍵菜單下的“屬性”里進去設置。
圖11 修改點樣式和顏色

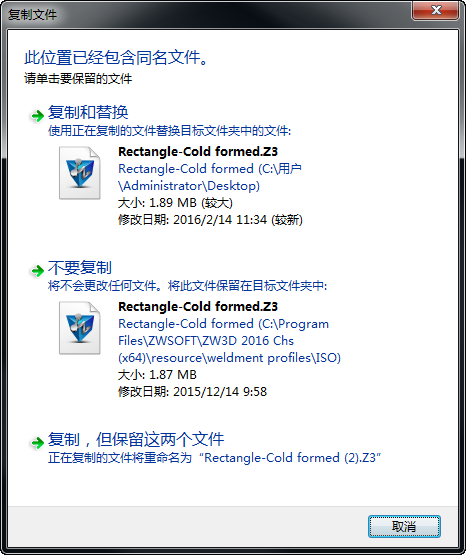

把上步修改好的文件覆蓋源文件（圖12）。
圖12 覆蓋源文件
第五步：添加鋼構。

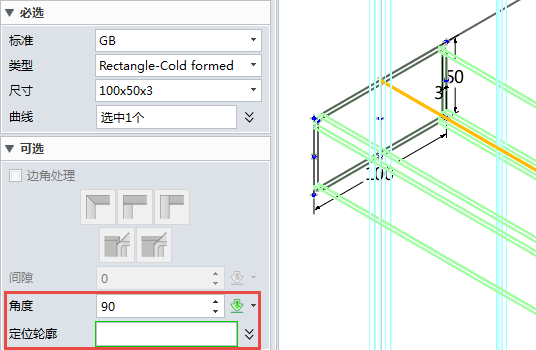

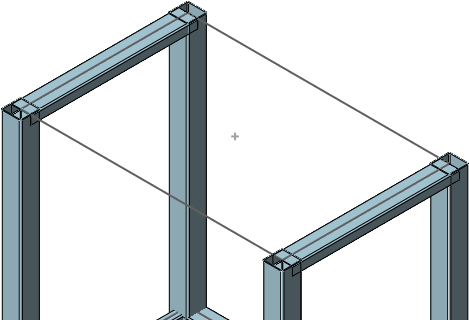

選擇同樣型號，旋轉90度，聚焦到定位輪廓，拾取上步所做的中點，讓曲線在上表面，如圖13所示。
圖13 添加鋼構
根據同樣的型號和定位輪廓添加另外三處位置，如圖14所示。
圖14 添加另外三處位置

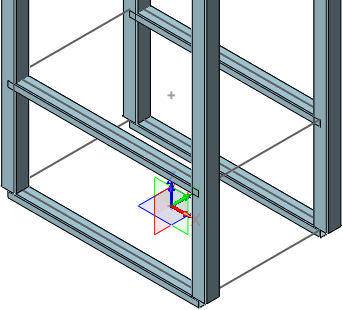

重復命令，型號和上步一樣，不同的是這次操作不要旋轉角度，平放即可，聚焦到定位的位置請參考圖15。
圖15 重復操作，無需旋轉角度
再次重復命令，型號和上步一樣，聚焦到定位輪廓，拾取中點到曲線上，讓曲線在上表面（圖16）。
圖16 重復操作，曲面在上表面
重復添加鋼構命令，下圖17為所選型號。
圖17 添加鋼構
聚焦到定位輪廓，拾取中點到曲線上，讓曲線在上表面，完成下圖18剩下兩處鋼結構的添加。
圖18 完成剩下兩處的鋼構添加
第六步：鋼構修剪。
隱藏四根立柱鋼構和3D草圖線框，如圖19所示。
圖19 隱藏立柱和草圖線框

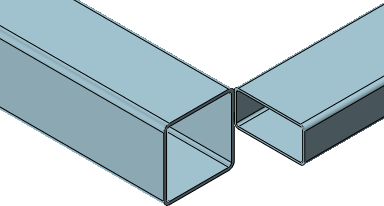

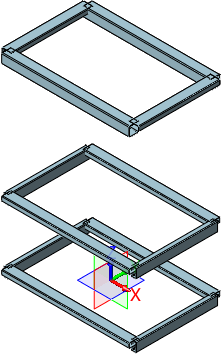

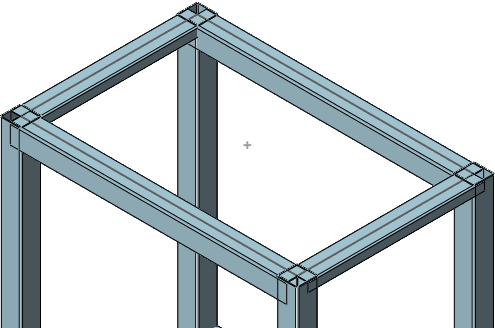

使用偏移方法讓12根水平鋼構進行兩頭偏移“50mm”的操作，完成后相連兩處對接如下圖20所示。
圖20 相連兩處對接處

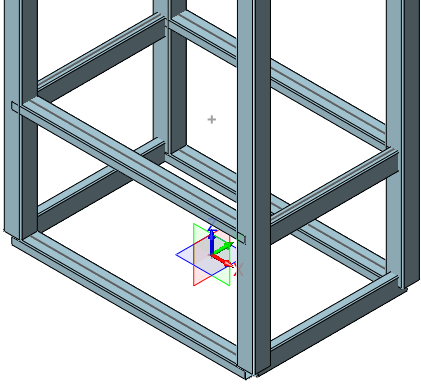

完成上步修剪后顯示四根立柱，如圖21。
圖21 顯示四根立柱
第七步：立柱鋼構延長。

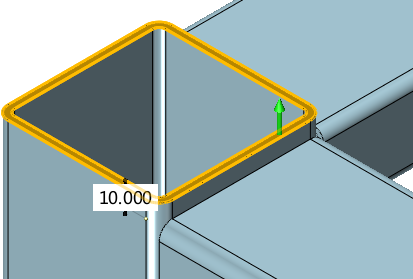

四根立柱頂部延長“10mm”（圖22），
圖22 頂部延長

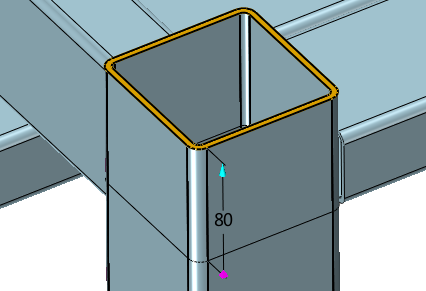

四根立柱底部延長“80mm”（圖23）。
圖23 底部延長

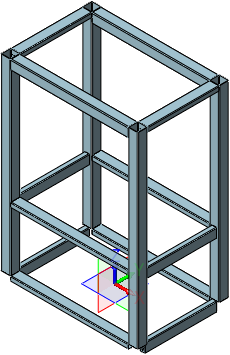

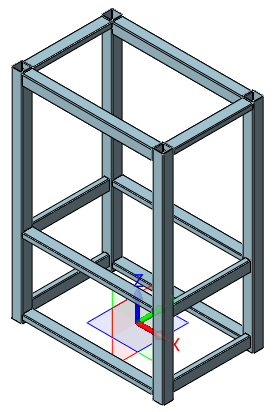

經過上述七個步驟的操作，這個鋼結構主體的設計（圖24）就完成了。
圖24 鋼結構主體
