模具對于產品生產的重要性不言而喻，而一套好的模具是需要模具設計師對生產工藝有深刻理解。同時，有一套功能強大的模具設計軟件也是必不可少的。

模具設計需要涉及分模操作，硬砍分模是目前模具行業主流的分模方法。中望3D作為一款專業的三維CAD設計軟件，其靈活的做面及實體布爾操作功能，可以幫助設計師在進行硬砍分模時達到更加高效的效果。下面我們以一個結構部件來向大家介紹中望3D是如何實現硬砍分模操作的。

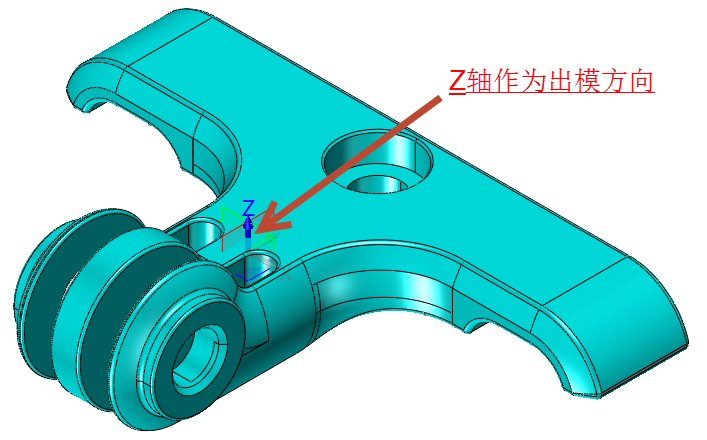

第一步：確定產品出模方向，如圖1所示，以Z軸方向作為出模方向。

圖1 確定出摸方向

第二步：創建主分型面。

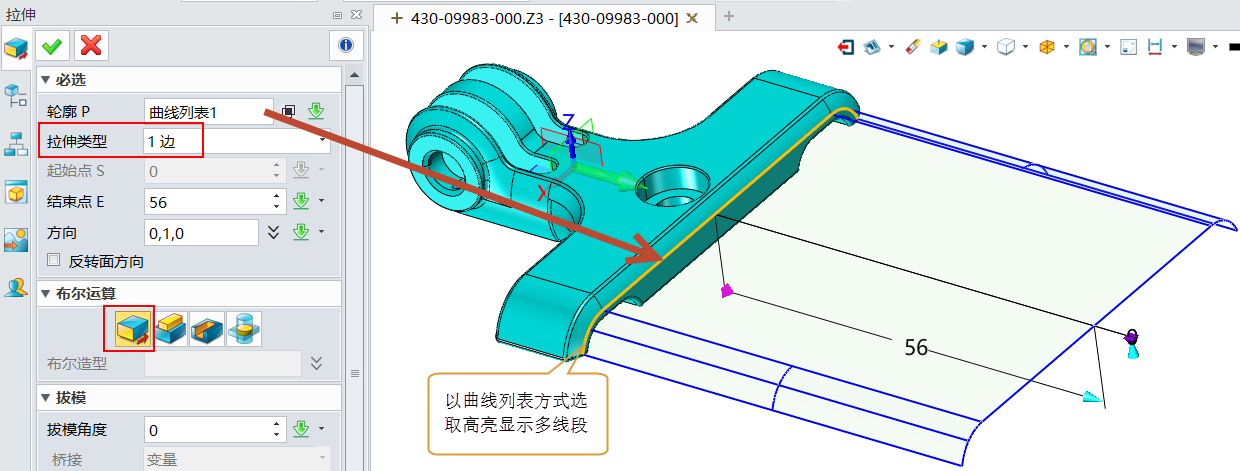

1、使用拉伸功能，沿著Y方向拉伸如圖2所示曲面。

圖2 拉伸曲面

2、分別創建圖3與圖4所示兩個草圖，紅色線段為草圖線段。

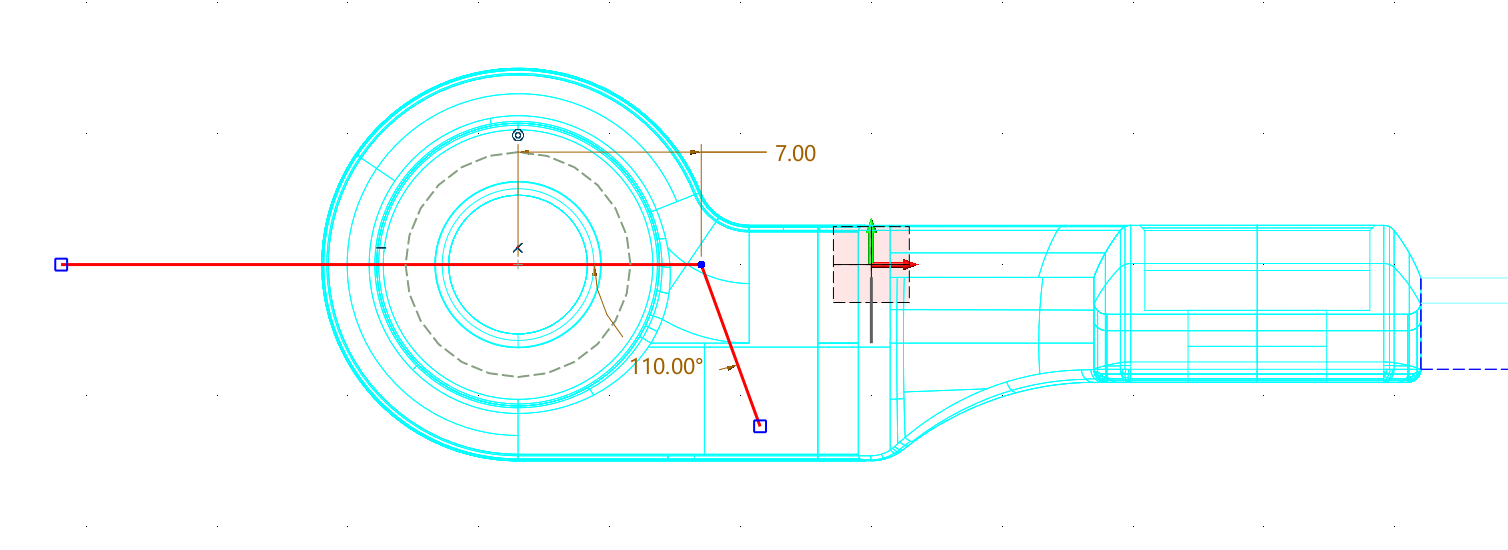

圖3 草圖1

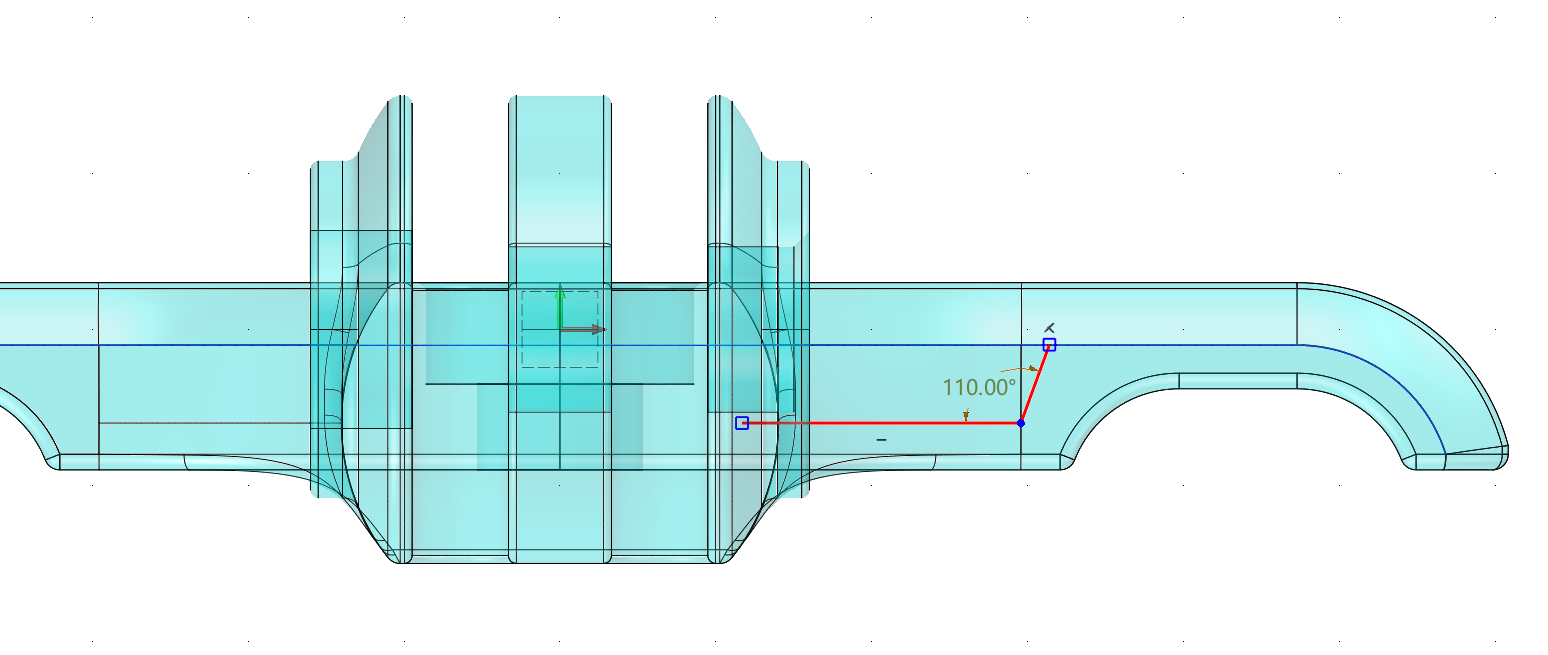

圖4 草圖2

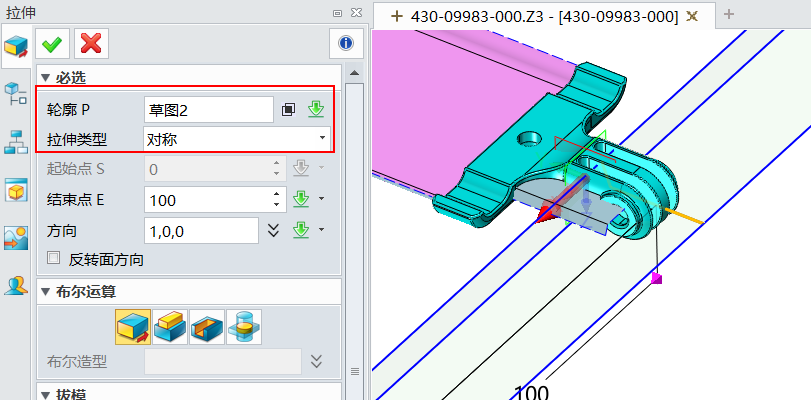

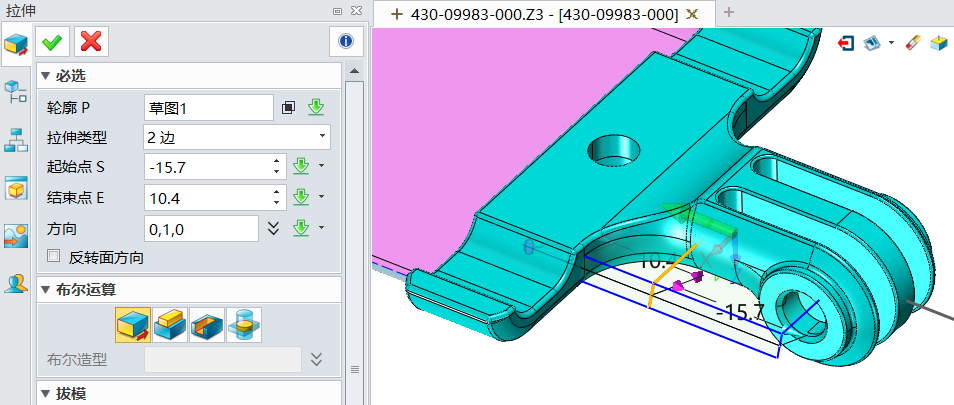

3、以草圖1、2分別拉伸兩個分型面，如圖5、圖6所示。

圖5 草圖1拉伸效果

圖6 草圖2拉伸效果

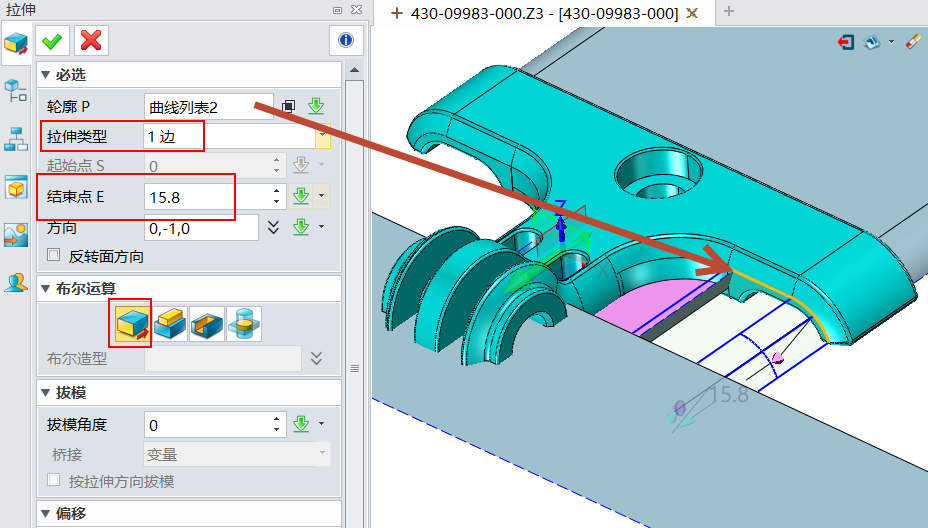

4、以曲線列表方式選取高亮線段拉伸分型面，如圖7所示。

圖7 選取拉伸分型面

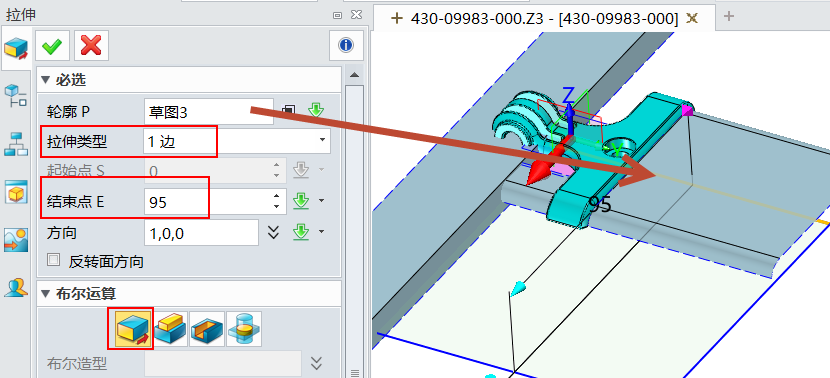

5、以圖8所示草圖3為拉伸對象，創建分型曲面，如圖9所示。

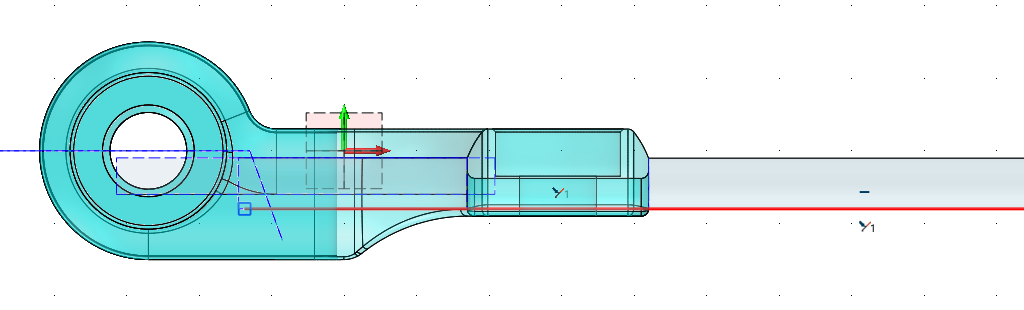

圖8 草圖3

圖9 草圖3拉伸效果

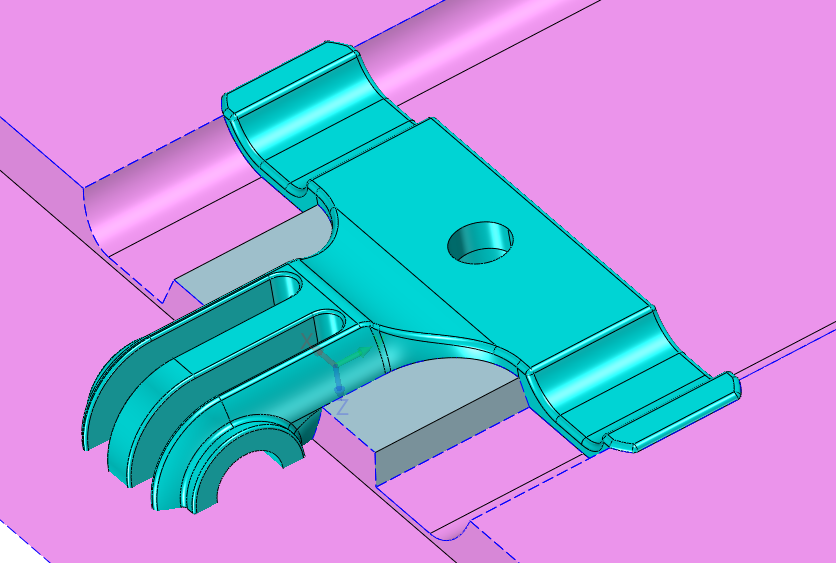

6、如圖10所示修剪分型面，使用曲面模塊的曲面、曲線修剪功能分別對上面創建的分型面進行修剪操作，圖11是修剪后的效果圖。

圖10 修剪分型面

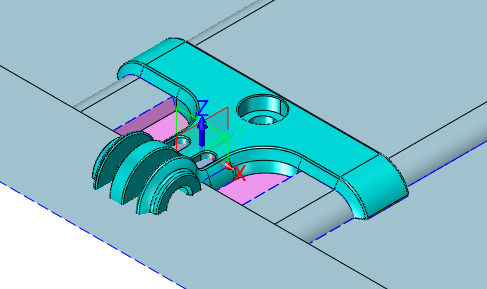

圖11 修剪后效果圖

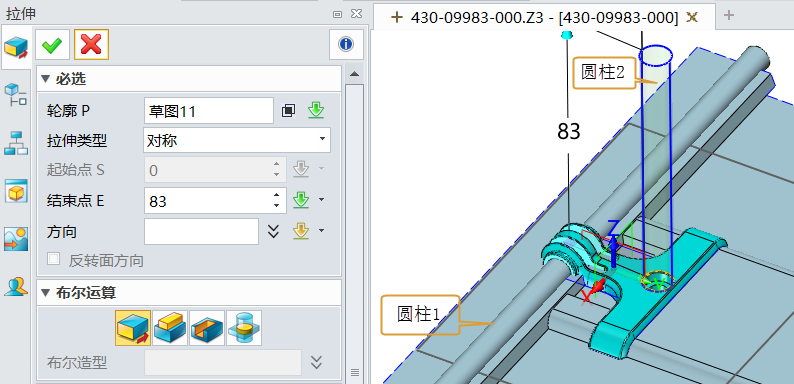

第三步：分別拉伸兩個圓柱體作為分割碰插穿孔使用，如圖12所示。

圖12 拉伸圓柱體

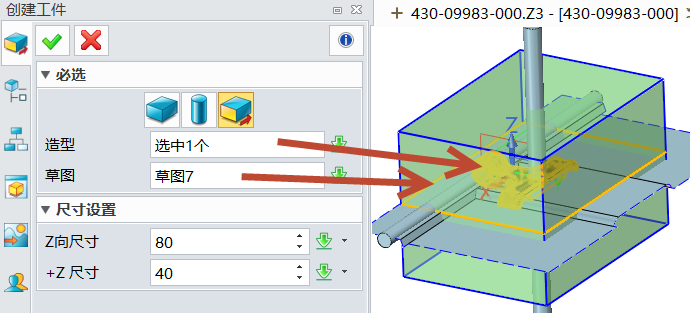

第四步：創建分模坯料體，如圖13所示。

圖13創建分模坯料體

第五步：使用造型模塊中的“組合”功能，利用產品對坯料進行求差操作，如圖14所示。

圖14 求差操作

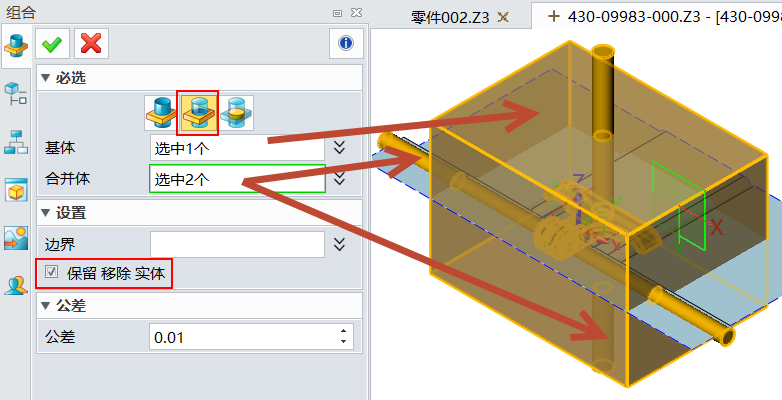

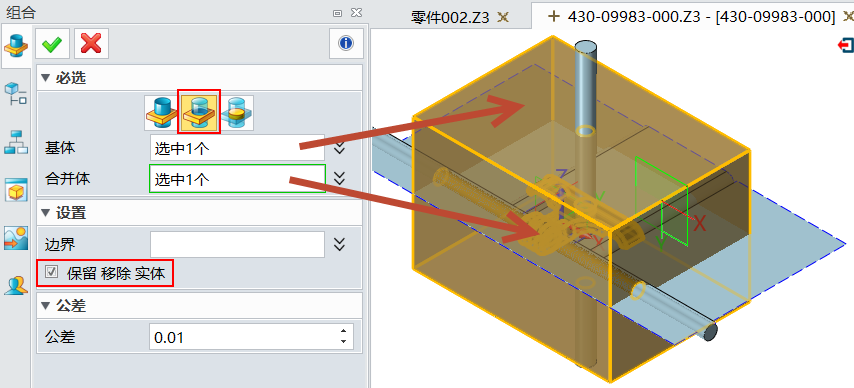

第六步：使用造型模塊中的“組合”功能，利用兩圓柱體對壞料進行求差操作，如圖15所示。

圖15 求差操作

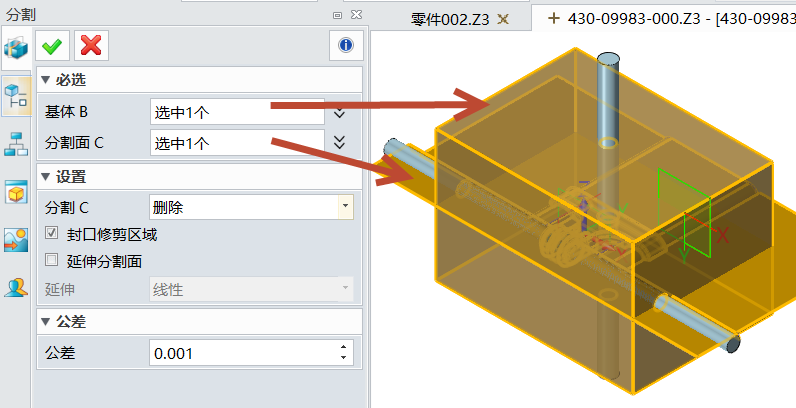

第七步：使用造型模塊中的“分割”功能，利用分型面對求差后的坯料進行分割操作，分割后就把前后模分出來，如圖16所示。

圖16 分割操作

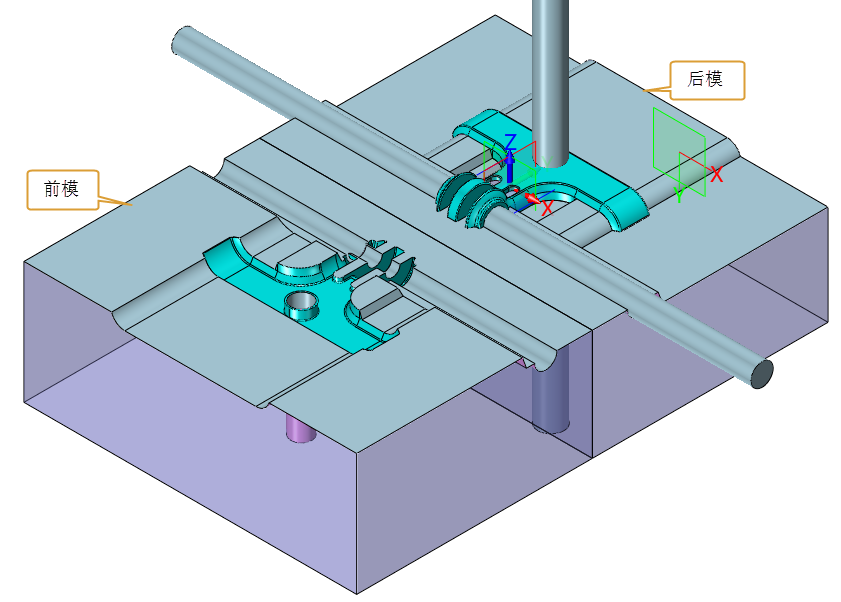

分割后效果如圖17所示，最后得到前后模仁。

圖17 分割后效果

通過上面的操作，產品的分模就全部完成了。中望3D支持直接選取產品邊作為拉伸的對象，讓分型面創建更靈活，而且不需要像其他軟件一樣，要把完整的前后模面抽取出來才能進行分模，而只要創建好分型面后就可以使用分割功能把前后模分割出來，操作非常的簡單快捷。中望3D是設計師高效完成模具設計的最佳利器。
