大家好！很高興發現大家還在堅持，人們常說留下來的都是金子，讓我們加快學習的步伐，更好地掌握以F, G和H開頭的中望CAD命令吧!

Hatch（填充）

我覺得在介紹“超級填充”的文章中，沒有對普通的填充命令（Hatch）給與足夠的篇幅講解。填充命令可以使用圖案、單色、或漸變色等來填充封閉區域或選定的對象。

首先，讓我們看看如何在填充對話框中指定填充的類型、顏色和圖層。

操作步驟:

1.   在命令欄輸入：hatch（或快捷鍵“h”），回車，打開填充對話框。

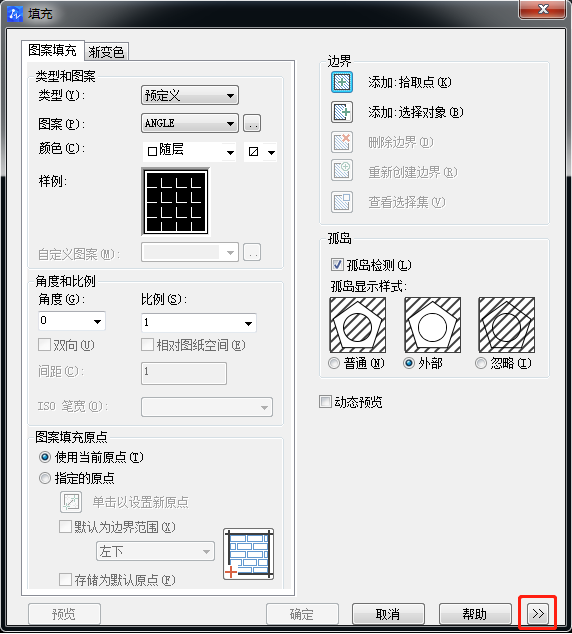

2.   單擊對話框右下角的圖標將其展開。

3.   選擇一個填充類型、顏色和圖層。

4.   選擇要填充的對象。

5.   點擊“確定”。

現在你可以在特性面板中，輕松地檢查和管理填充圖案的屬性。

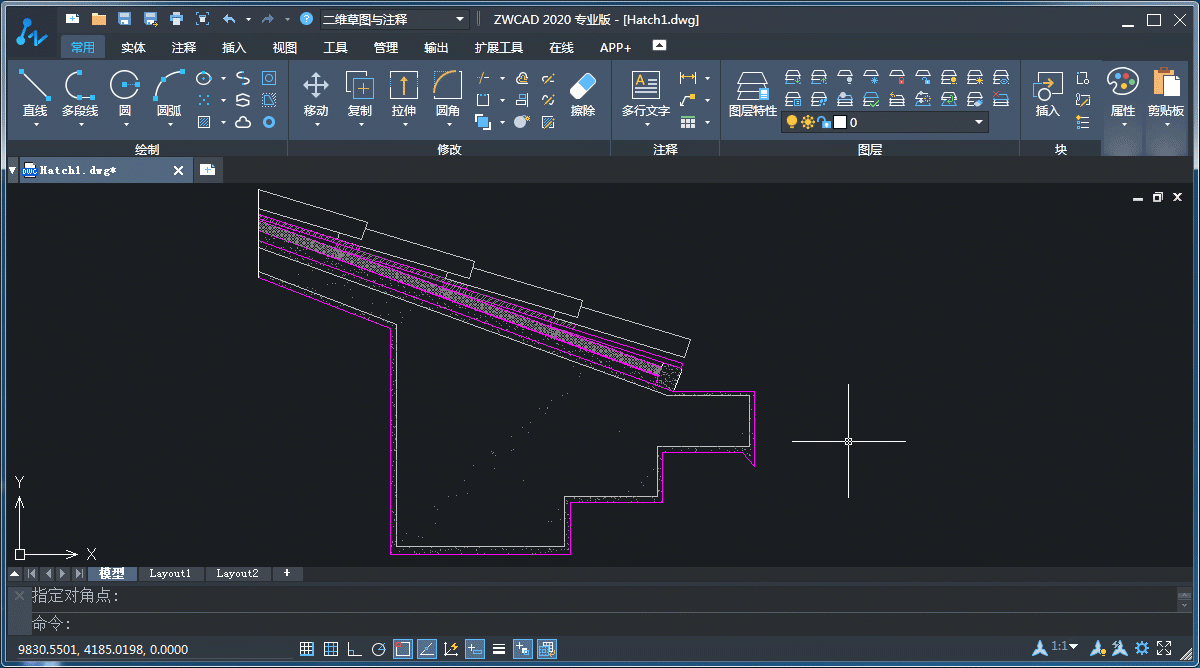

下面gif圖片將展示如何指填充圖案的定角度和比例。

操作步驟:

1.  在命令欄輸入：“h”，回車，打開填充對話框。

2.  選擇一個填充圖案，選擇要填充的區域。

3.  指定填充團案旋轉角度，和縮放比例。

4.  重復上面的步驟4-5步。

看到了嗎?我們可以用這種方法創建零件模型的標準剖面圖。

小貼士:

如果你在填充對話框中，勾選了動態預覽項，那么你可以在選擇填充對象后，實時生動地查看填充效果。預覽后按回車，可以回到填充對話框，滿意效果點擊“確定”按鈕完成操作，不滿意效果可以繼續調整至滿意為止。

Field（字段）

字段命令是隨字段值更改而更新的文本字符串，這意味著如果具有相同屬性的對象有更改，那字段也將相應地自動更改，這對注釋和計算很有幫助。

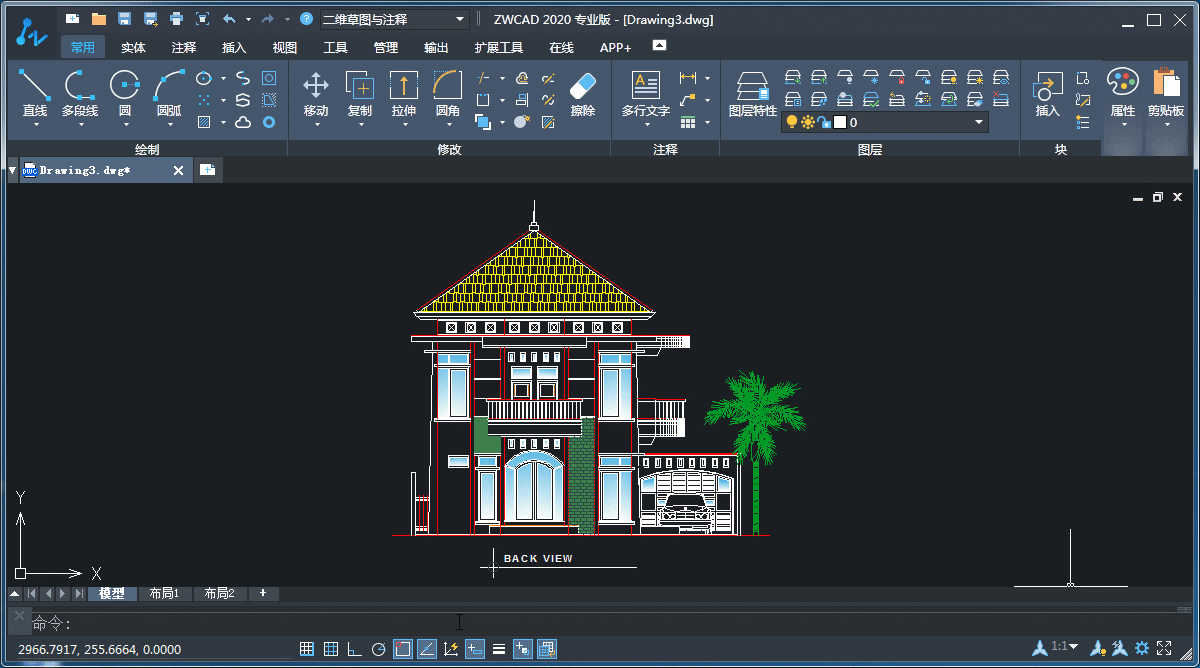

例如在這個例子中，我們來看看4塊草坪的總面積，是如何通過字段自動計算的。首先，要填充其中一塊草坪，并計算它的面積。

操作步驟:

1.   在命令欄輸入：field，回車，打開字段對話框。

2.   選擇一個字段的類別，這個例子中選擇“對象”

3.   從圖紙中選擇一個字段名稱，再選擇一個特性，然后點“確定”。例子中字段名稱為“填充”，特性為“面域”。

4.   輸入“H”回車，指定字段的高度。

5.   在適當?shù)奈恢貌迦胱侄巍?/span>

在我以字段的形式得到一個草坪的面積之后，再雙擊了圖紙中的填充團案，從而打開填充對話框。然后增加填充了另外3塊草地。最后使用重生成（Regen）命令，重新生成所有的字段值，得到4塊草坪的總面積。

這樣就可以了，不用再計算面積。如果你是一個景觀設計師，千萬不要錯過這個命令。

Filter（圖形搜索定位）

使用圖形搜索定位命令，可以快速找到你想要的對象。不像快速選擇命令那樣，允許你一起搜索具有相同特征的對象，圖形搜索定位命令可以幫助你一次找到具有不同特征的對象。

你可以用兩種方式創建一個過濾器——圖元搜索和文字搜索。讓我們先看看圖元搜索部分，在后面的Find命令部分再探討文字搜索的內容。

操作步驟:

1.  在命令欄輸入：filter（或快捷鍵“fi”），回車，打開圖形搜索定位對話框。

2.  在“創建過濾器”部分中，指定對象類型、篩選器特性和值。

3.  點擊“添加特性”按鈕，將篩選條件添加到左側的“過濾器列表”中。

4.  點擊“查找”按鈕，符合條件的對象將在“搜索結果”中列出來。

5.  在“搜索結果”中選擇想要的對象，點擊“定位”，檢查是否為你想要查找的對象，點擊“確定”繼續設計。

在本例中，我將對象類型指定為團案填充，特性指定為圖層，值指定為kaca，這樣就可以很容易地在圖層kaca中找到藍色漸變的填充對象。

Find（查找文字）

接著讓我們進一步探討一下文字搜索模塊，使用Find命令，你可以從整個繪圖中找到一個特定的文本字符串，定位或替換它。當你需要在成堆的注釋中查找特定的字符串時，它非常有用。

操作步驟:

1.   在命令欄輸入：find，回車，同樣打開圖形搜索定位對話框。

2.   在“查找字符串”框中填寫所需的文本。

3.   自定義其余的查找和替換選項。

4.   點擊“查找”，與你輸入的文字一致的字符串會在“搜索結果”中列出來。

5.   在“搜索結果”中選擇字符串，點擊“定位”，檢查是否是你想要的文本，然后你可以選擇替換其中一個，替換或者全部選擇。

在下面的例子中，我使用Find來定位注釋“I =1%”，并將它們?nèi)刻鎿Q為“I =1.2%”。

Group(組)

顧名思義，你可以使用這個命令對不同的對象進行分組。使用組可以很容易地選擇、移動、復制和編輯組中的所有對象。

操作步驟:

1.   在命令欄輸入：group（或快捷鍵“g”），回車，打開組對話框。

2.   命名并描述新組，或者勾選“創建未命名組”框來創建一個未命名組。

3.   點擊“選擇對象創建組”按鈕，在圖紙中選擇要分組的對象，回車。

4.   從組名列表中選擇要修改的組，然后根據需要對其進行修改，比如刪除或添加對象。

5.   按“確定”完成創建組。

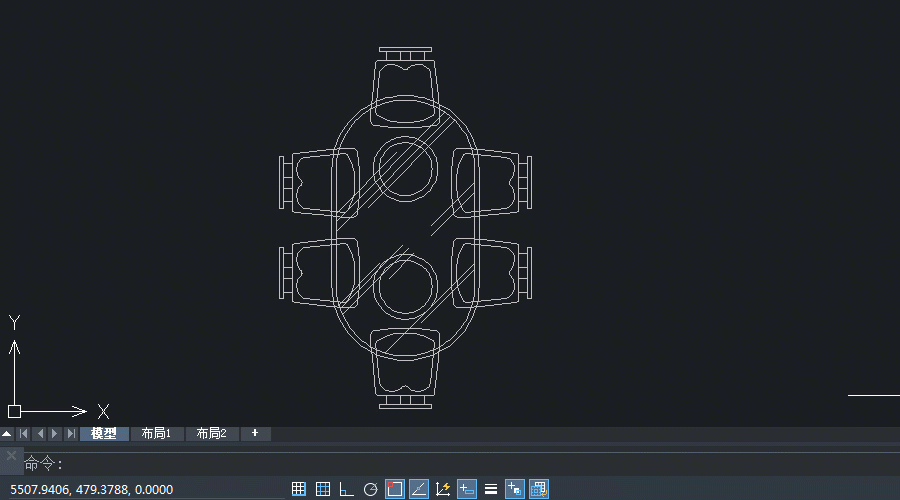

把幾張桌椅組合在一起，我就可以毫不費力地復制它們。這對室內設計師來說是多么有用的命令啊!

小貼士:

1.   PICKSTYLE是一個控制選擇編組選擇，和關聯填充選擇的使用方式的系統變量，下面解釋其4個值的影響。

l  0:不使用編組選擇和關聯選擇。

l  1(默認值): 使用編組選擇。

l  2: 使用關聯填充選擇。

l  3:值1和2的結果都可以實現。

2.   組類似于塊，但你可以單獨選擇和編輯組的組件，而不需要首先將其分解，這與塊的情況不同。還有不同的是，組不能插入到其他繪圖中。

這些大家都學會了嗎?希望你能發現這些F、G、H開頭的命令的妙處，下期見！
