中望3DFEA教程之剪板機受力分析
返回本教程的任務是使用SimWise對剪板機上的某承力構件進行靜應力分析,從而驗證在中望3D平臺下設計的產品結構是否滿足零件極端環境下的使用,在整個過程中,我們會學習到有限元分析的前處理及后處理等相關內容。
一、前處理

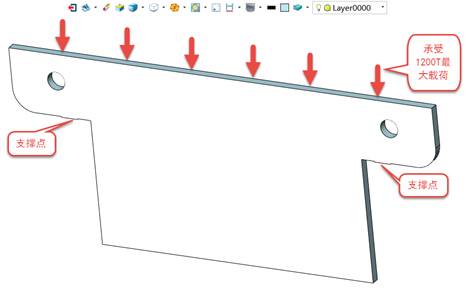

需要分析的零件如圖1所示,最大外輪廓為8000×3400×150mm,材料為Q235,需要承受1200T載荷;
圖1
1、數模加載

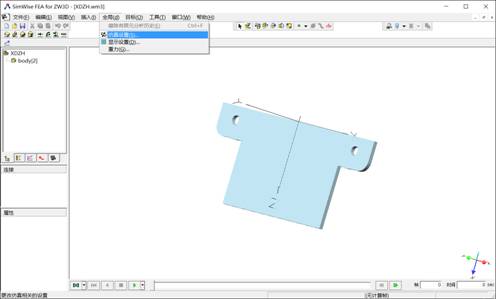

使用中望3D打開零件數模,點擊“App--SimWise”,模型自動加載進入SimWise;
圖2
2、單位及重力設置
第1步,進入SimWise,選擇“全局--仿真設置”,進行單位設置;
圖3

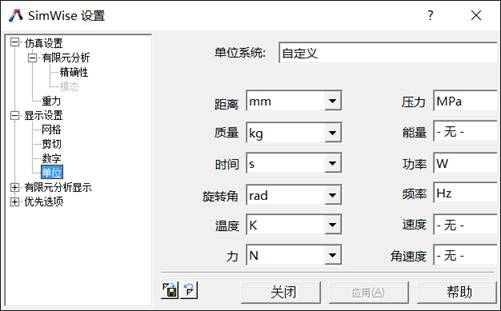

第2步,彈出設置窗口后,點開“顯示設置--單位”,單位系統選擇自定義,相關參數單位可自行定義,完成后點擊關閉;
圖4

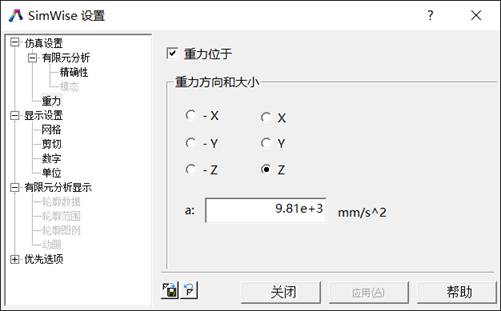

第3步,點擊“仿真設置--重力”,設置重力方向?yàn)閆軸,重力為默認值;
圖5
3、設置固定面

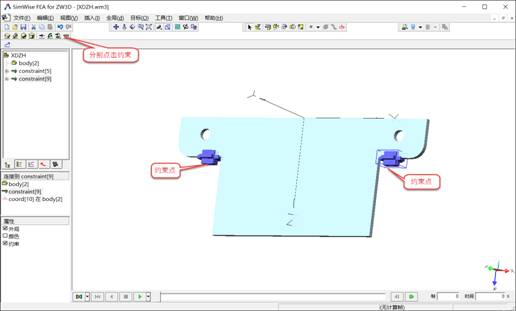

第1步:點擊約束按鈕,選擇需要約束的面,分別固定兩個約束點;
圖6

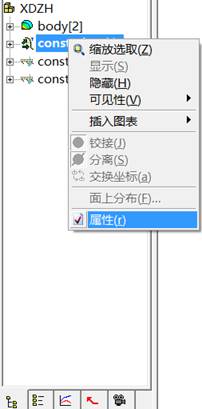

第2步:在歷史窗口中,同時選中兩個約束特征,右鍵點擊屬性命令;
圖7

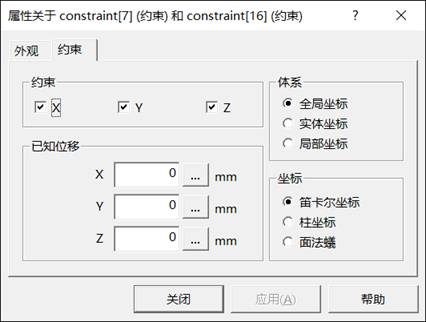

第3步:彈出屬性彈窗,定義坐標為笛卡爾坐標,其余參數默認;
圖8
4、添加載荷

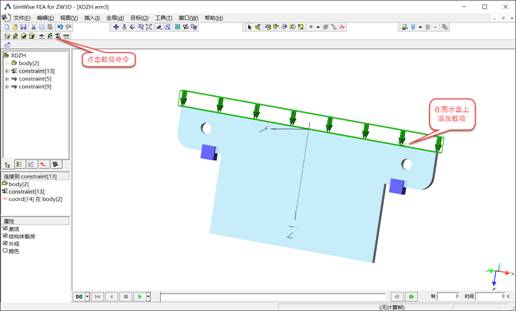

第1步:點擊載荷按鈕,選擇需要添加載荷的面;
圖9
第2步:在歷史窗口中,點擊載荷特征,右鍵點擊屬性命令;
圖10

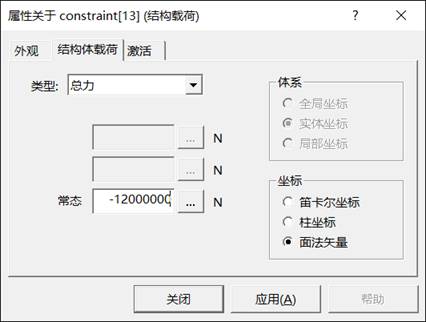

第3步:彈出屬性彈窗,類型選擇為總力,坐標為面法向,載荷為-12000000N;
圖11
5、添加材料

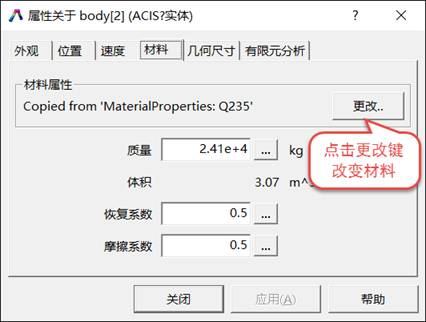

第1步,點擊body,右鍵選擇屬性命令,彈出屬性彈窗,點擊材料選項卡,點擊更改按鈕;
圖12

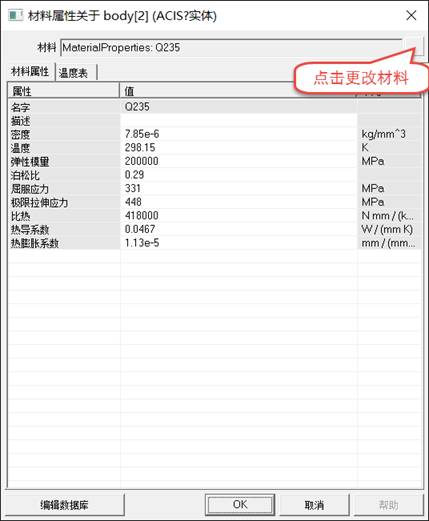

第2步,點擊更改材料,選擇Q235材料;
圖13
6、劃分網格

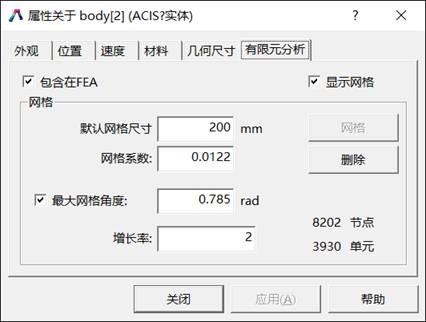

第1步:在圖12的屬性彈窗下,選擇有限元分析選項卡,勾選“包含在FEA”和“顯示網絡”,更改網格尺寸200,增長率2,點擊網格按鈕,完成網格劃分;
圖14
7、開始分析計算

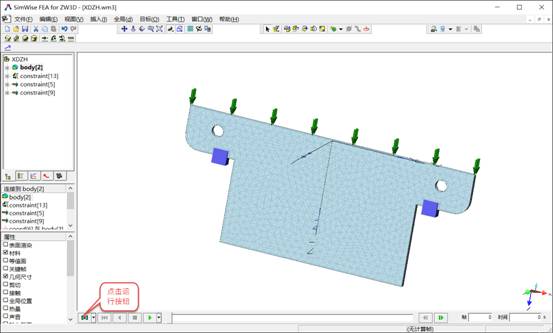

第1步:點擊運行按鈕,開始進行計算;
圖15
二、后處理
1、應力分析

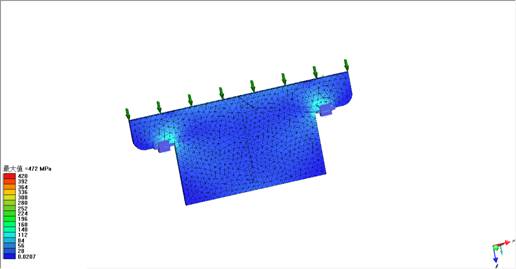

計算結束后,直接得出靜應力分析圖,對比彩虹帶,可以直觀地檢查產品各個位置的應力值;
圖16
2、應變分析

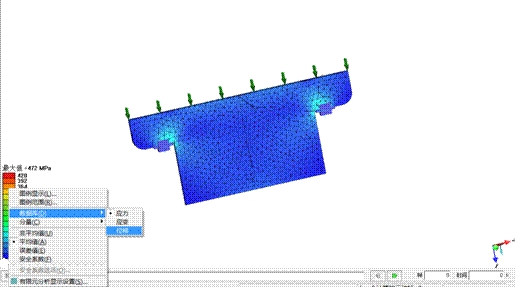

第1步:點擊彩虹帶,右鍵選擇數據庫,點擊應變;
圖17

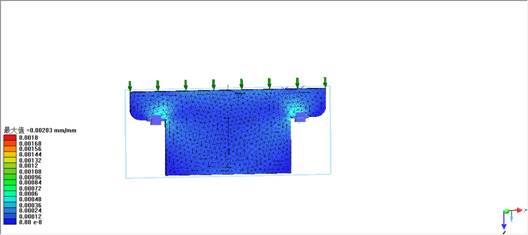

第2步:得到應變分布圖,可以對比彩虹帶,得出各部位應變值;
圖18
3、位移分析
第1步:點擊彩虹帶,右鍵選擇數據庫,點擊位移;

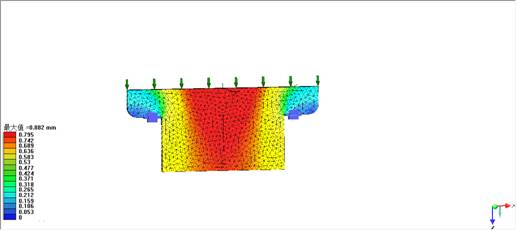

第2步:得到位移分布圖,可以對比彩虹帶,得出各部分位移值;
圖19
4、變形顯示

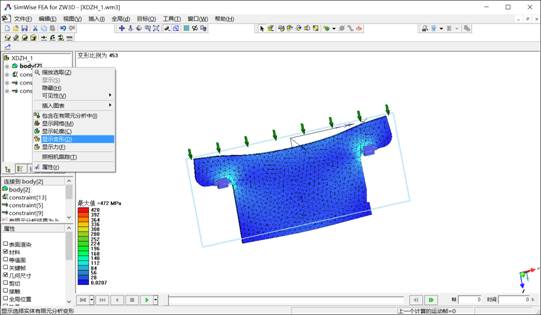

第1步:點擊body,右鍵選擇顯示變形,F(xiàn)EA中所顯示的變形幅度是夸張后的效果,便于分辨變形方向,實際變形量很?。?nbsp;
圖20
5、仿真報告生成

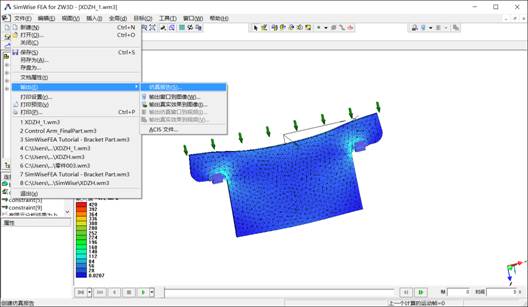

選擇“文件--輸出--仿真報告”,將模擬結果形成一份正式報告。
圖21
恭喜你完成本教程!
