模具寶典之中望3D冷卻水路建模

經驗技巧 2014-08-15 15:17:03 5741
返回
       作為一款CAD/CAM一體化軟件，中望3D在模具設計到加工方面都有非常廣泛的應用，其CAD和CAM功能都非常不錯。在模具模塊中望3D提供了常規的三個功能：

模具寶典之中望3D冷卻水路建模

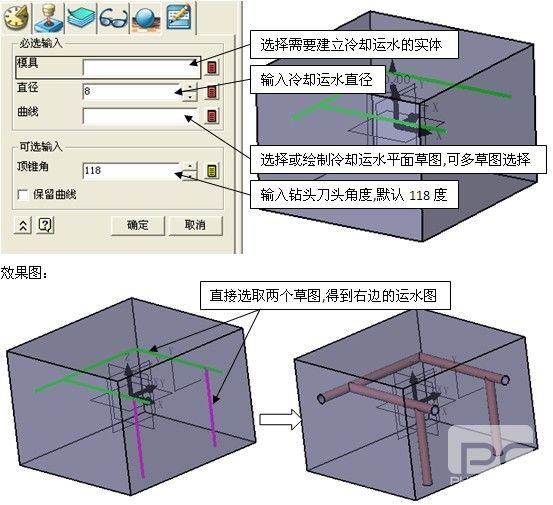

       A.創建冷卻通道網功能操作如下:

模具寶典之中望3D冷卻水路建模

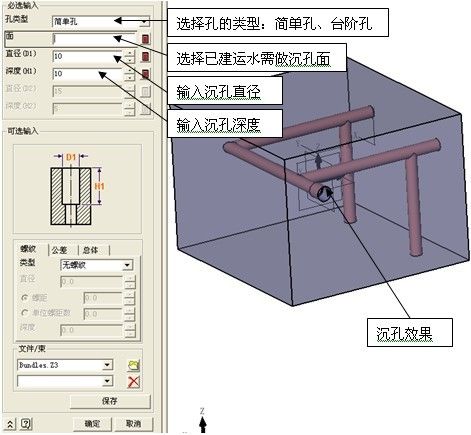

       B.創建冷卻通道接插件，創建模仁的運水銅塞沉孔，運水快速接頭沉孔。

模具寶典之中望3D冷卻水路建模

模具寶典之中望3D冷卻水路建模

       C.孔工具。

模具寶典之中望3D冷卻水路建模

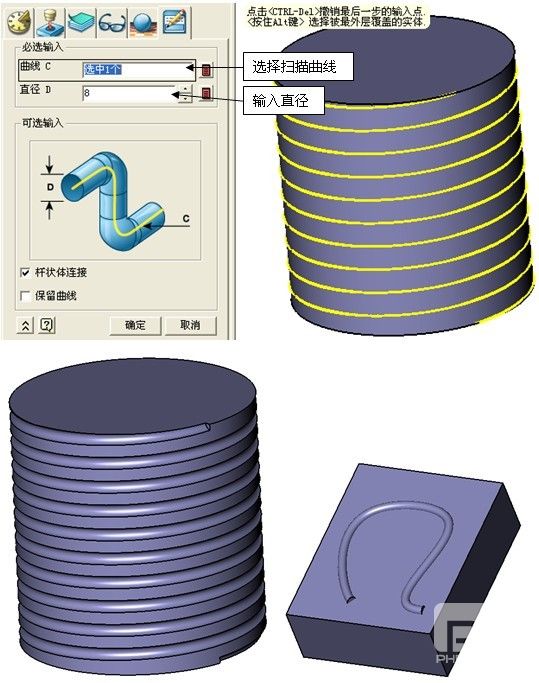

       另外可以用造型的桿狀掃掠來創建不規則的冷卻水路:

模具寶典之中望3D冷卻水路建模

       用桿狀掃掠可以快速對不規則冷卻水路建模。

       原文地址：http://www.itopa.cn/support/zw3d
