高效三維CAD教程之礦泉水建模
返回
上次與大家分享了如何用中望3D這款三維CAD軟件來進行礦泉水瓶身的建模，今天我們繼續為大家介紹一下如何進行瓶底和瓶嘴的造型。看完之后，如何用三維CAD軟件來畫一個田百歲山的礦泉水瓶就非常清楚了。我們一起來看一看：
創建瓶底造型

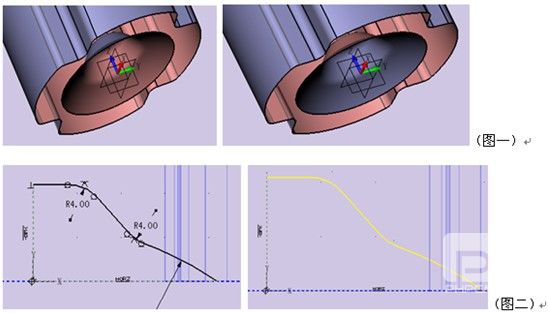

1. 在底部繪制草圖，并連接成一條曲線
（圖一）。
2. 返回零件環境，使用
旋轉出瓶底的曲面，并翻轉曲面的方向（圖二）
。

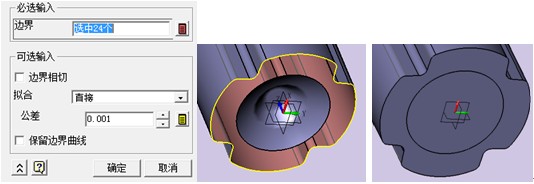

3. 使用
封閉瓶底曲面（圖三），

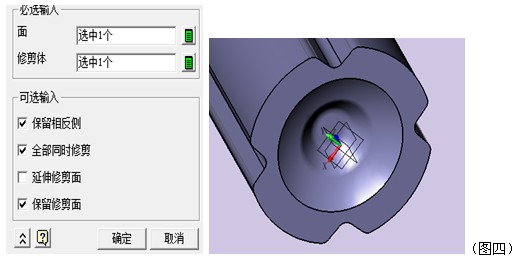

4. 使用
修剪底部的面。（圖四）

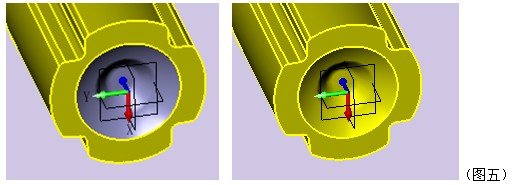

5. 使用
縫合底部的兩個面，使瓶身柱面和瓶底曲面合并為一個造型（圖五）。

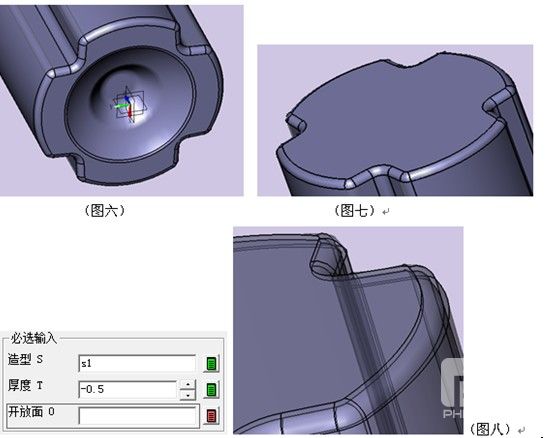

6. 對底部的邊做圓角
（圖六）。
7. 同樣對頂部使用
并做圓角
（圖七）。
8. 對瓶體做一次抽殼
（圖八）。
創建瓶嘴

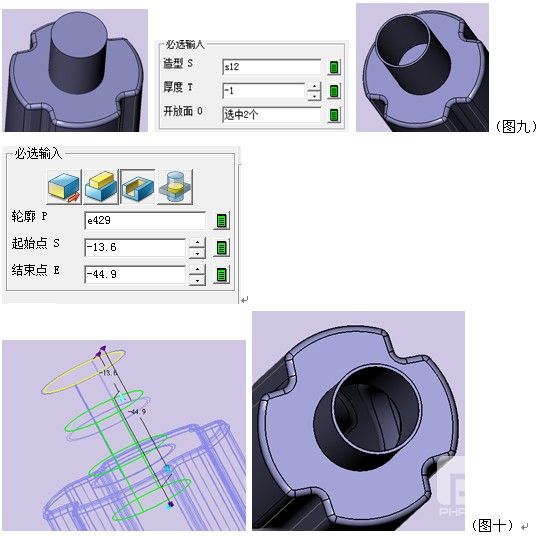

9. 在頂面創建圓柱體，并抽殼，此例中瓶嘴厚度大于瓶身的抽殼厚度（圖九）。
10. 以瓶嘴的內圓邊為輪廓拉伸圓柱體
，使用減運算剪切出瓶口里的洞（圖十）。

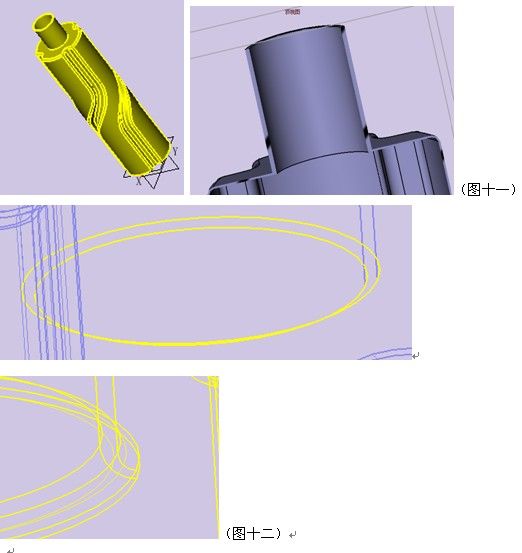

11. 使用
將瓶嘴與瓶身合并為一個造型（圖十一）。
12. 在瓶嘴與瓶身連接處做圓角
，由于瓶嘴與瓶身厚度不同，在連接處的兩條邊有不同的圓角半徑，內部邊的圓角半徑=外部邊圓角半徑+瓶嘴厚度（圖十二）。

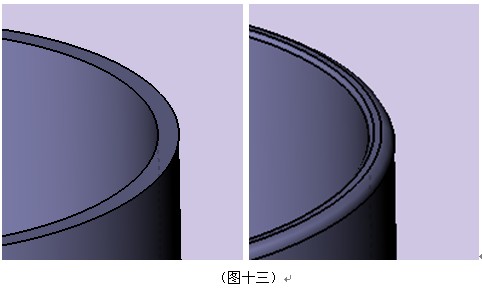

13. 對瓶嘴頂部的兩條邊做圓角，此例中使用了不同的圓角半徑（圖十三）。

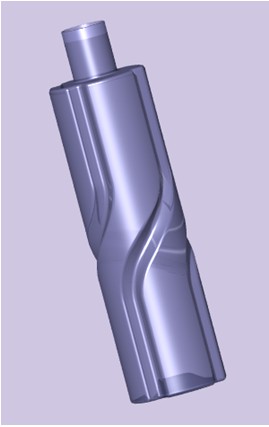

14. 渲染效果圖（圖十四）。
（圖十四）
該瓶子的免費的圖紙及視頻可以在這里下載：http://www.itopa.cn/。
