在今天的文章中，我挑選了5個常用的以I和J開頭的中望CAD命令介紹給大家。如果你不想錯過它們，讓我們花點時間來看看吧!

IMAGE（圖像管理器）

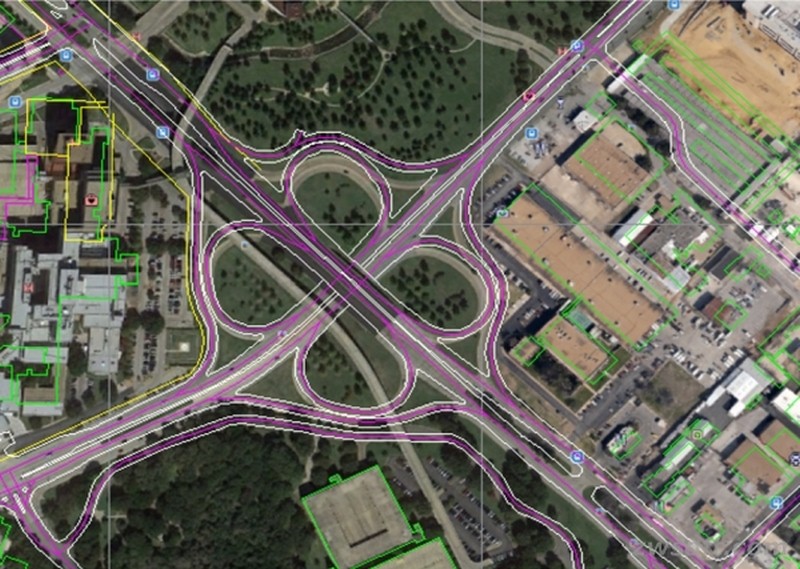

在城市規劃中，建筑工地的航拍照片經常被用作創建道路、建筑和附近景觀的等高線的參考。使用圖像管理器命令，可以輕松地附加和管理各種格式的圖像文件，比如jpeg、png和tiff等。

操作步驟:

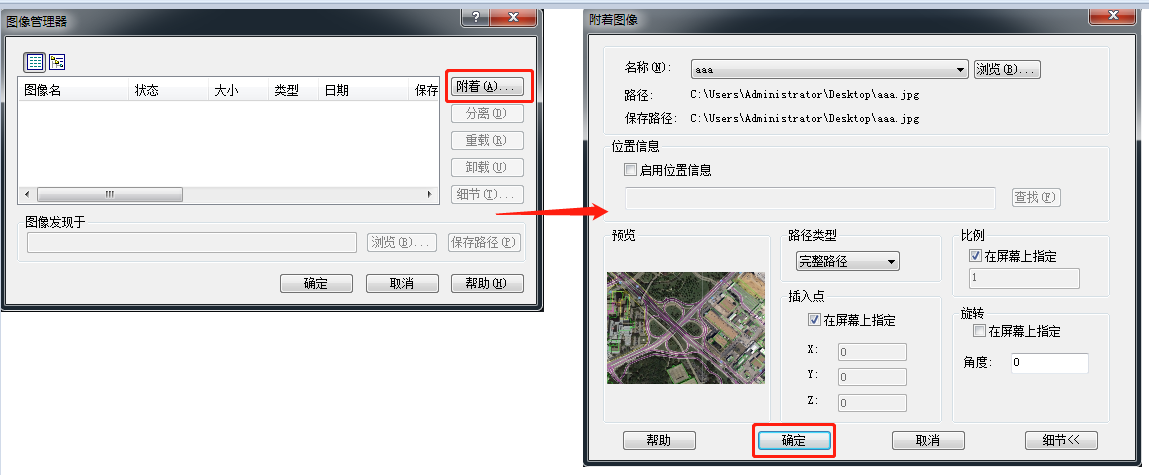

1.在命令欄輸入：image（或快捷鍵“im”），回車，打開圖像管理器對話框。

2.點擊“附著”并選擇一個本地圖像文件。

3.定義其路徑類型、插入點、比例和旋轉角度。

4.點擊“確定”，即可插入圖像。

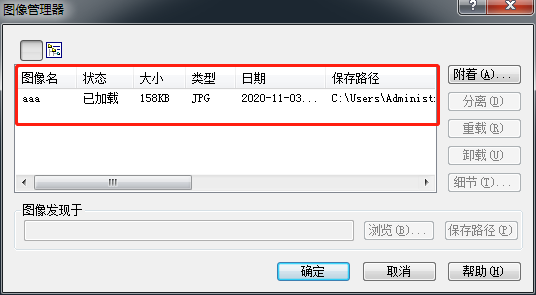

再次打開圖像管理器，可以看到插入圖像的詳細信息，包括：名稱、狀態、文件大小、類型等信息，方便用戶跟蹤圖像，以備將來參考。

INTERFERE（干涉）

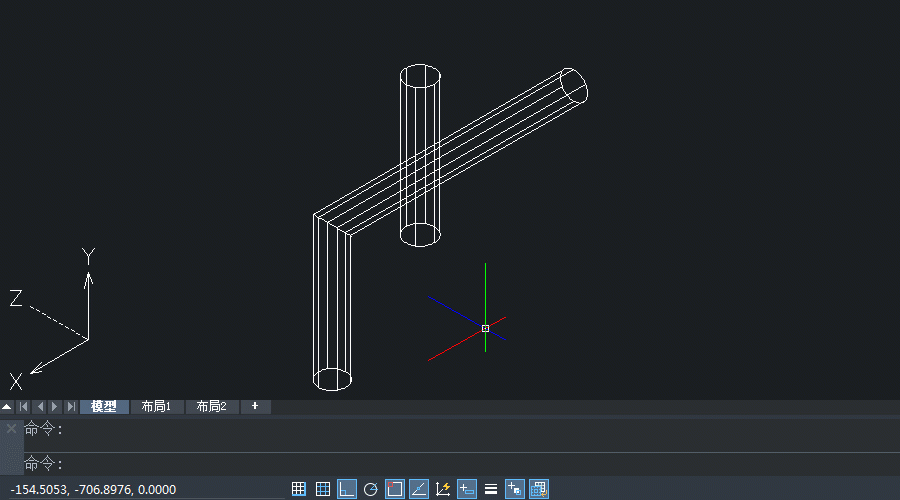

如果從事管道行業的工作，“碰撞檢測”這個術語對你來說一定不陌生。為了讓你清楚地了解你所設計的對象是如何相互碰撞的，可用干涉命令檢測和高亮顯示兩組三維對象的重疊部分。

操作步驟:

1.在命令欄輸入：interfere（或快捷鍵“inf”），回車。

2.選擇第一組實體，并按回車確認。

3.選擇第二組實體，并按回車確認。

4.輸入“Y”，并按回車，創建干涉對象。

5.輸入“Y”，并按回車，高亮顯示干涉對象。

然后，這兩組固體的重疊部分就會出現。

INTERSECT（交集）

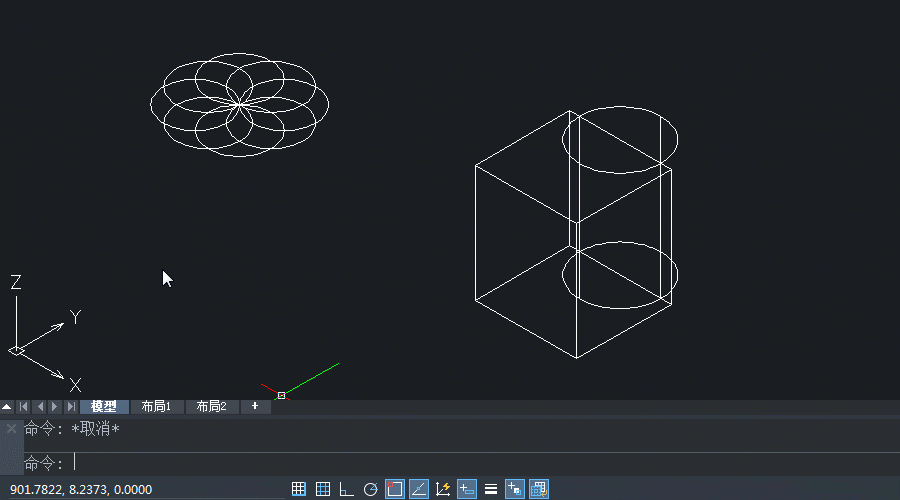

在ZWCAD中，布爾運算有三種類型:并、差、交。至于交集命令，可以幫助你從兩個或多個重疊的三維實體、曲面和區域中提取公共部分。

操作步驟:

1.在命令欄輸入：intersect（或快捷鍵“in”），回車。

2.選擇重疊的對象,回車。

之后會保留不同對象的相交部分，刪除其余部分。

有了它，你可以創建具不規則和獨特輪廓的對象。

小貼士：

如果想對二維對象進行交集運行，要先用region命令將對象轉換為面域，才能使用交集命令進行運行。

INSERT（插入塊）

通常來講，住宅建筑的平面圖是由面向不同方向的相似單元組成的。這些單元通常是同一個塊插入多次。你可能會問，如何把塊放在不同的方向上?很簡單插入塊時，通過定義其插入點、比例和旋轉角度來修改來實現。

操作步驟:

1.在命令欄輸入：insert（或快捷鍵“i”），回車。

2.選擇一個塊或外部圖紙。

3.定義其插入點、比例和旋轉角度。

看到了嗎?通過插入現有的塊來生成建筑的平面圖非常方便。

JOIN（合并）

你是如何定義一個不規則物體的邊界?使用直線和曲線嗎? 然而盡管它們可以很好地模擬實際的形狀，但它們是分開的，因此你很難選擇、移動或復制輪廓。此時，合并命令可以幫助你將這些對象轉換為一個對象。

操作步驟:

1.在命令欄輸入：join（或快捷鍵“j”），回車。

2. 選擇要加入的對象，回車。

然后，這些對象可以連接成一個完整的對象。

小貼士:

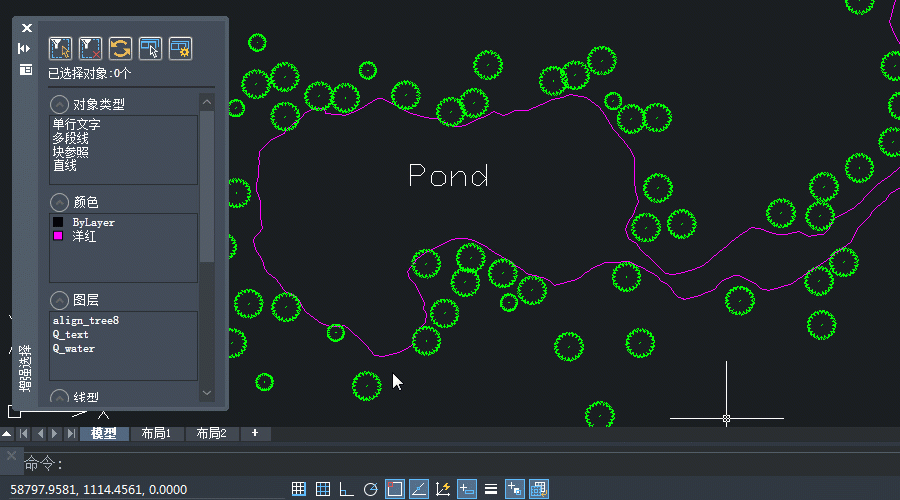

如果要選擇的對象的某些屬性是相同的，那么可以使用“智能選擇”功能!紫色的線段在同一層上，我們可以一次選中所有紫色線段，選中后先點一下左鍵，再回車確認。

在這些以I和J開頭的CAD命令的幫助下，可以想象你的設計速度會有多快!
