如何巧用進退刀功能提速CAM編程

經驗技巧 2014-08-15 14:29:40 5516
返回
       三維CAD/CAM軟件是提升企業產品質量和設計水平的重要?jiǎng)?chuàng)新手段之一，而大家在制造業CAM編程中發現，不同的零件、設備對進退刀方式有不同的要求，會有共同的疑惑：如何選擇合適的進退刀方式提高效率？降低對刀具的磨損，達到節約成本的目的？綜合在實際應用疑問，小編以國內知名三維CAD/CAM軟件中望3D 2013為例，介紹它的新進退刀功能，可以化繁為簡，將大大解決了可以減少縮短制造業在CAM編程的周期時間。

       中望3D 2013版根據實際使用需求，在原有版本的基礎上增加了新的進退刀方式，且將進刀與退刀分開，單獨設定并能互相復制，提供這種靈活的進退刀方式：

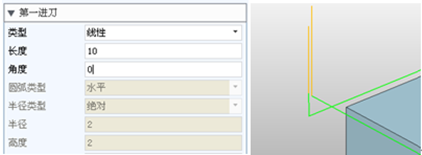

       1.直線進退刀：適用從需要從外部進退刀的粗精加工方法，由長度和角度控制，參數設置如下圖：

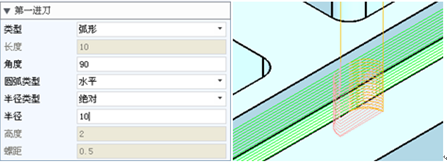

       2.圓弧進退刀：適用于類似于型腔側壁的加工，輸入?yún)?shù)為圓弧半徑和圓弧方向，如下圖所示：

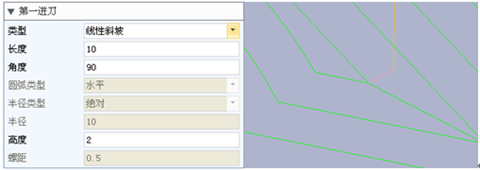

       3.傾斜直線進退刀：適用于零件硬度不高情況下，型腔開粗或型腔底面精加工，由長度、高度、角度來控制，參數設置和刀路軌跡如下圖：

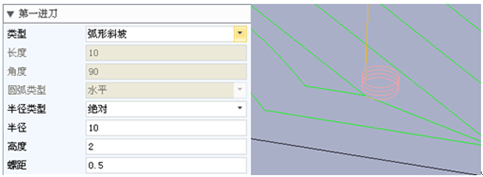

       4.傾斜圓弧進退刀(螺旋線進退刀)：適用于零件硬度較高情況下，型腔開粗的加工，由圓弧半徑、螺距、高度、圓弧方向控制：

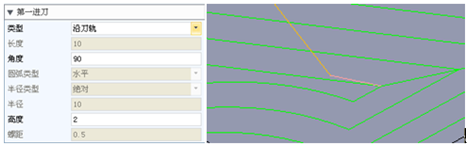

       5. 沿刀軌方向進退刀：適用于對加工表面質量要求較高或者高速加工，由角度和高度來控制參數，效果如下圖：

       從上面圖文操作可以看出，中望3D2013版提供了強大的進退刀功能，讓編程員可以隨心所欲，做出更加合理的刀路，對減少刀具損耗，提高表面加工質量非常有效。整體而言，中望3D是一款高端CADCAM一體化的設計軟件，通過進退刀功能操作的應用，能夠縮短企業CAM編程周期，加快產品的CADCAM一體化完成。
