CAD使用拉伸命令建立平移網格的實例
返回CAD使用拉伸命令建立平移網格的實例
在CAD中，怎樣才可以使用拉伸命令建立平移網格呢？今天我們以拉伸一個圓柱形為例子向大家更具體地介紹一下平移網格，具體如下：

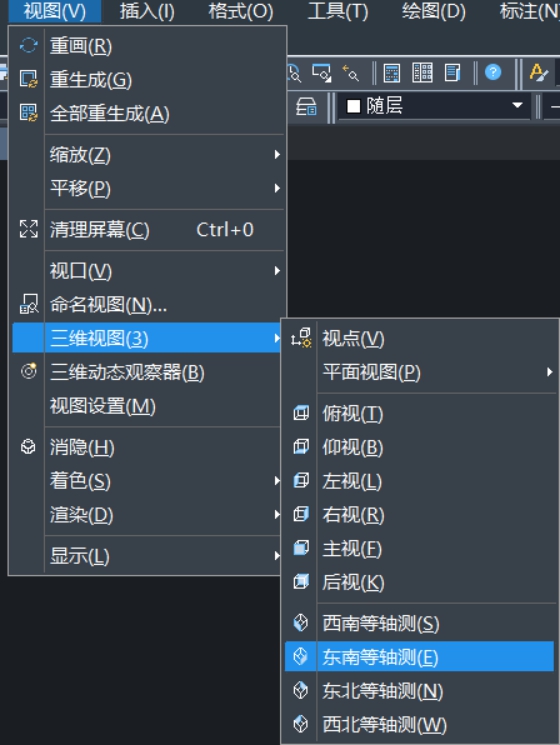

1.我們打開CAD軟件，依次點擊【視圖】——【三維視圖】——【東南等軸測】打開三維視圖，再打開對象捕捉，如下圖所示：

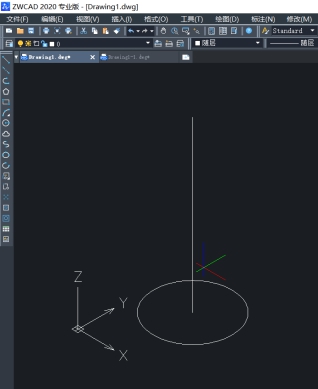

2.接著畫一個圓，然后在圓的圓心拉一條垂直于圓的直線，如下圖所示：

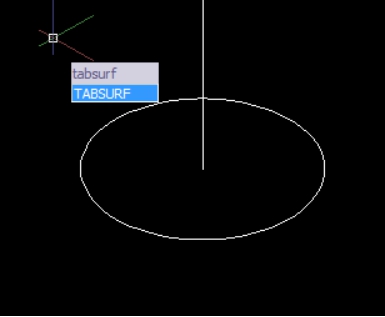

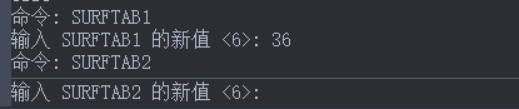

3.為了使網格更密，更反映拉伸的效果，我們調整網格密度，輸入命令“surftab1”和“surftab2”。將網格密度調整為36，或者也可以調整其他更大的數，然后輸入拉伸命令“tabsurf”。

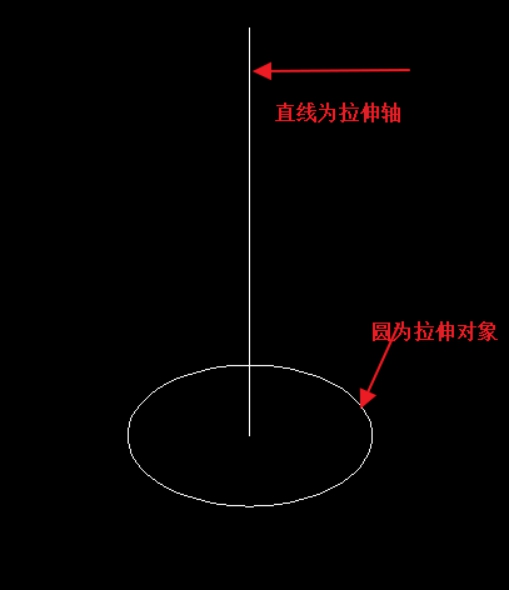

4.以圓為拉伸對象，直線為拉伸的方向矢量，拉伸對象，如下圖所示：

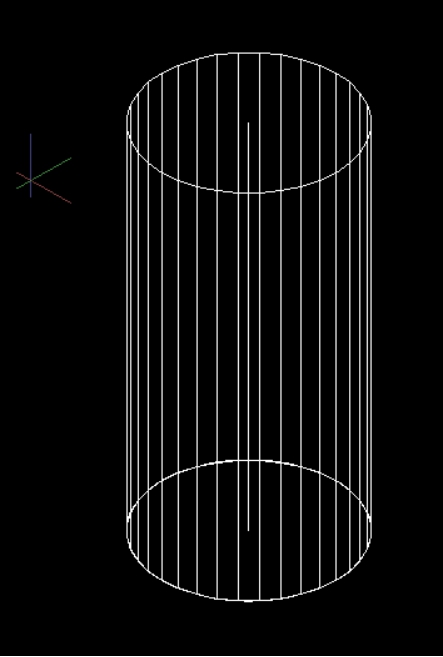

5.完成后一個圓柱形就出來了，如下圖所示：
以上就是CAD中使用拉伸命令建立平移網格的實例，大家可以自己去實踐操作一下。
