CAD圖粘貼無效和保存出錯等問題如何解決

某些圖紙的對象拷貝粘貼無效，對象移動、復制等同類操作后保存出錯或保存再打開出錯，那么針對這個問題，有效的解決方法是什么呢？一起來看一下吧：

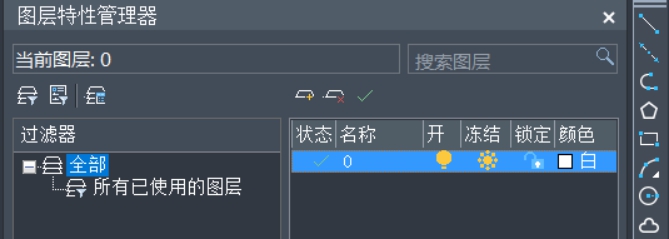

1.打開原圖，不做拷貝粘貼、移動、復制等任何引起錯誤的操作。 -- 在工具欄【格式】-【圖層】中打開【圖層特性管理器】，關閉不需要的圖層，刪除不需要的對象。

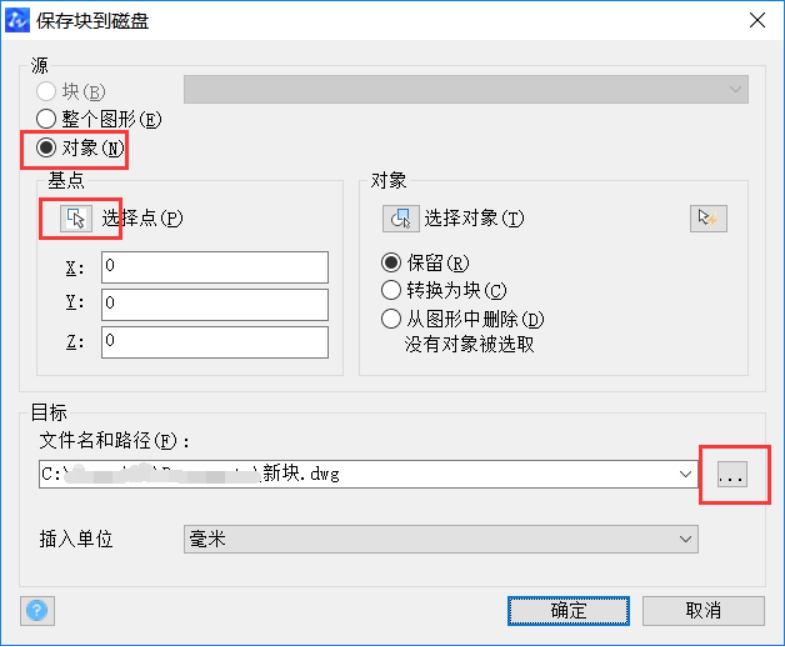

2.在命令行輸入WBLOCK（寫塊）命令，彈出【寫塊】對話框。操作要點：在【源】欄中選擇【對象】；在【基點】欄中按【拾取點】，在圖中一般可指定已經選中的對象的大致中央或某個對象端點，鼠標左鍵返回[寫塊]窗口；在【文件名和路徑欄】右邊按【…】，出現【瀏覽圖形文件】對話框，其中【文件類型】一定要選DXF，在【文件名】位置寫一個文件名（例如1.dxf）,點擊【保存】，返回【寫塊】對話框；點擊【確定】。 -- 新建一張DWG圖紙。

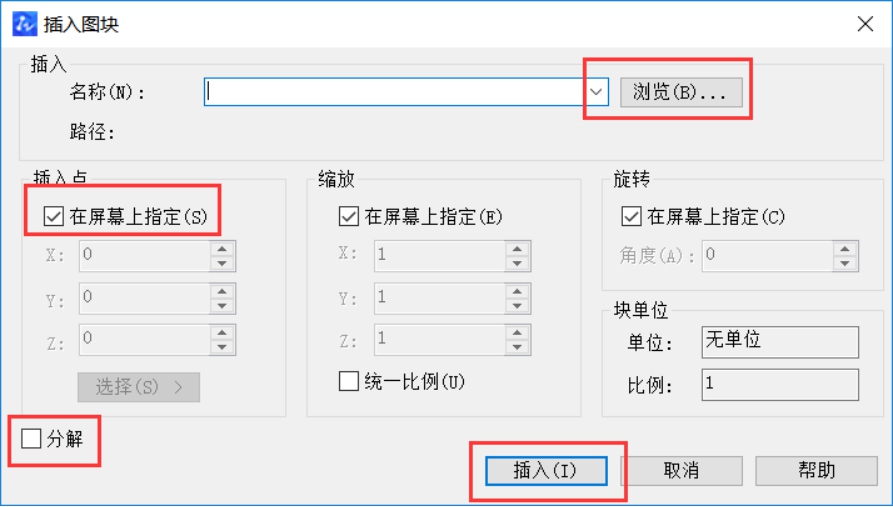

3.在工具欄【插入】-【塊】（insert）打開【插入】對話框。操作要點：在【名稱】欄右邊點擊【瀏覽】，選擇剛才制作的DXF文件（如1.dxf），【打開】；在【插入點】欄選擇【在屏幕上指定】（這樣使下面的操作比較方便）；【分解】選框通常不要選中（否則有時可能亂圖）；點擊【確定】；用鼠標在新圖上指定一點，這時DXF文件的圖形以一個塊被放在新圖中。

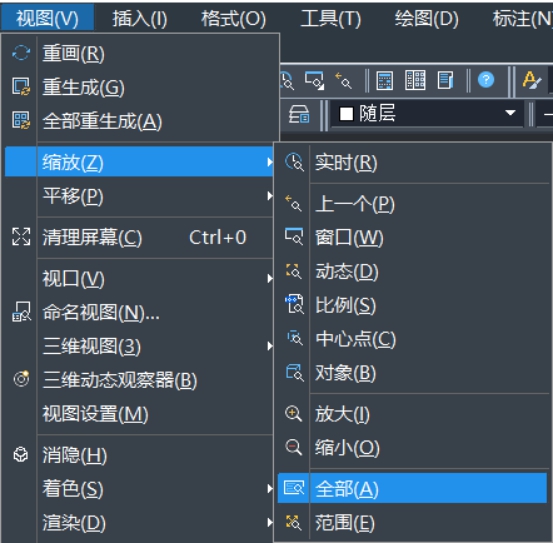

4.如果在屏幕上看不到新圖塊，是因為視圖比例不合適。在工具欄【視圖】-【縮放】選擇【全部】即可，或在命令行輸入zoom（視圖縮放）命令，輸入a 后回車。

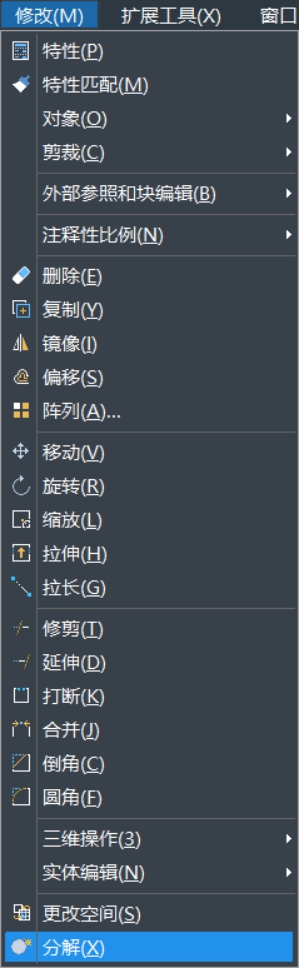

5.使用工具欄【修改】-【分解】（explode），可以分解上述由DXF文件放進來的圖塊，原圖中的對象即復原；如果出現亂圖，按Ctrl+C或命令行輸入u后回車，取消explode操作。 問題就解決啦。

以上的操作看起來稍微有點復雜，實際上是不難理解的，如果有遇到此類問題的小伙伴可以根據自己的需求進行上面的操作，希望對大家的CAD使用有所幫助。
