CAD中夾點的使用技巧
返回CAD中夾點的使用技巧
在使用CAD軟件過程中，大家有時會需要用到【夾點】這一功能，利用夾點功能可以快速地實現對象的拉伸、移動、修改等，夾點功能是CAD提供的一種非常靈活的編輯功能，接下來就給大家簡單介紹一下夾點功能是如何使用的吧！

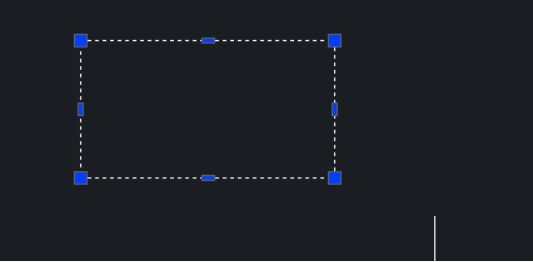

1.首先，打開中望CAD軟件，選擇需要編輯夾點的圖形。

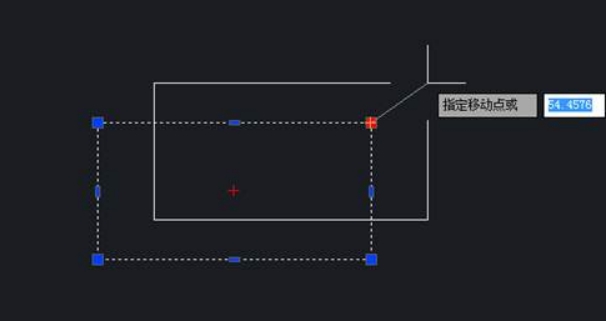

2.接著選擇一個夾點，這時會發現所選擇的夾點會變成紅色，我們按空格的話就可以移動圖形了，如圖所示：

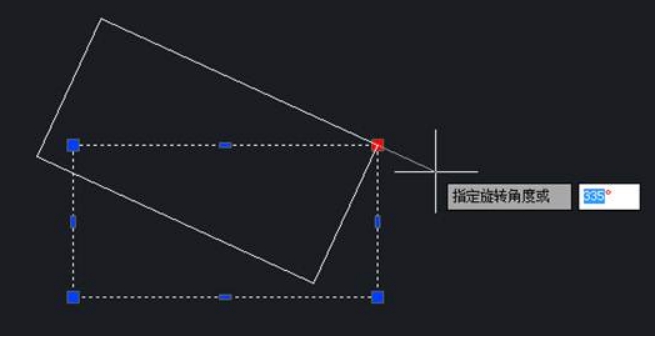

3.然后我們?cè)侔纯崭駝t可以選轉圖形，如下圖所示：

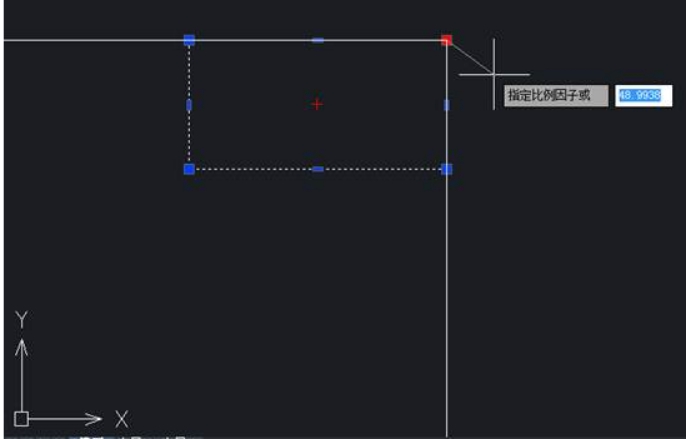

4.繼續根據提示按空格可以用比例因子縮放圖形。
5.最后再按空格可以鏡像圖形了，如下圖所示：
以上就是在CAD中夾點功能的使用方法，要注意的是啟用夾點功能后單擊鼠標右鍵，將會顯示夾點的編輯菜單。夾點功能的系統默認為拉伸，大家并不需要執行任何命令就可以利用快捷菜單執行編輯功能。
