親愛的CAD學習者和用戶，歡迎閱讀本系列的另一篇文章!像往常一樣，我將詳細介紹以E開頭的5個CAD命令。繼續閱讀，將使你把這些功能用得非常出色!

EDGESURF（邊界曲面）

EDGESURF(邊界曲面)命令常作為定位工具使用，可以在一個封閉的四邊體上添加平面網格。這些邊可以是弧、直線、樣條曲線、開放的二維或三維多段線。

添加網格的步驟:

1.  在命令欄輸入：edgesurf，回車。

2.  依次選擇形成封閉對象的四條邊。

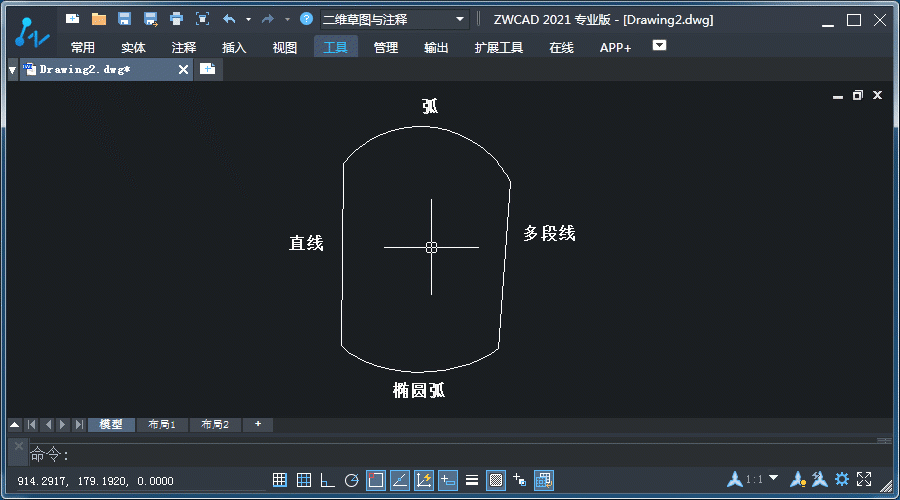

有了網格上的參考軸，你可以很容易地在對象上定位一個點。測量師和景觀設計師一定會發現它很有用。

小貼士:

1. 你選擇邊緣的順序決定了網格將如何生成。第一條邊決定了M方向，而連接到第一條邊的兩條邊形成了N方向。在這種情況下，用M和N代替X和Y，因?yàn)榫W(wǎng)格的方向不一定與X軸和Y軸相對應，也不一定是直角。

2. 在調用邊界曲面命令之前，可以通過改變兩個系統變量“SURFTAB1”或“SURFTAB2”的值來調整網格密度。它們分別控制M和N方向上的網線數。正如你從上面的GIF圖中看到的，我把“SURFTAB1”改成了10，而“SURFTAB2”還是默認6，得到了60個網格。兩個系統變量最小值為2，預置值為6，最大值為32,766。

ELLIPSE（橢圓）

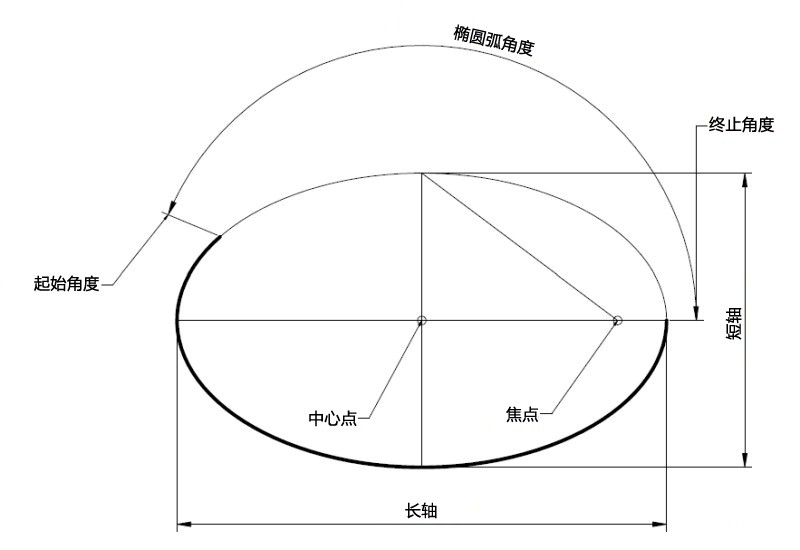

你可以用橢圓命令來畫橢圓和橢圓弧。盡管這個命令很簡單，但是一些相關的術語可能會讓人感到困惑。不要煩惱!我做了個圖來說明它們。正如你從下圖中看到的，橢圓有兩個對稱軸，長軸和短軸。

繪制橢圓的步驟:

1.  在命令欄輸入：ellipse（或快捷鍵“el”），回車。

2.  指定第一個軸的第一個端點。

3.  指定軸的第二個端點。

4.  確定另一個軸的一個端點。

在上面的步驟1之后，只需輸入“A”，重復上面的步驟2-4，繪制一個橢圓，并指定開始和結束的角度，切割成一個橢圓弧。

到此為止，你應該可以更好地理解這個命令了吧？

小貼士:

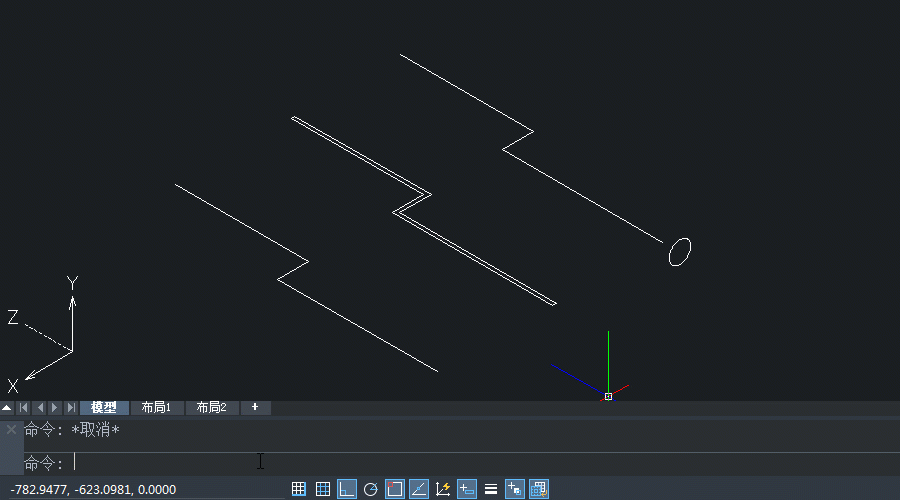

可以通過輸入“R”來旋轉橢圓，然后在步驟3之后指定旋轉的角度，就像上面的GIF中做的那樣。

EXPLODE（分解）

分解命令能夠?qū)⒁粋€(gè)由多個對象組合而成的對象，以最簡單的形式分解為對立對象。通過這種方式，你可以單獨編輯這些被分解后對象。

說到編輯，還記得“塊編輯”（BEDIT）命令嗎?當我介紹以B開頭的CAD命令時，曾經解釋了如何用它編輯塊。但當你使用“塊編輯”命令時，同一張圖紙中相同名稱的所有塊將跟著變化。如果你只是想編輯一些塊而不影響其他，分解命令真的很方便!

操作步驟:

1.  在命令欄輸入：explode（或快捷鍵“x”），回車。

2.  選擇要分解的對象。

小貼士:

EXPLMODE這個系統變量控制NUS塊(在X、Y、Z方向縮放不均勻的非均勻縮放塊)是否可以被分解。當它是1時，NUS塊可以被分解，而當它是0時，NUS塊不能被分解。

EXTEND（延伸）

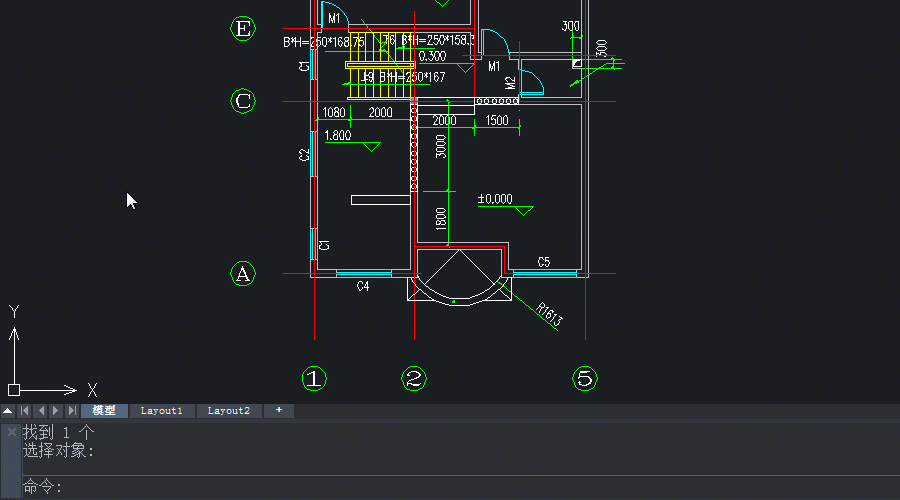

當你繪制軸網時，可以使用延伸命令來連接這些軸網線特別有用。

操作步驟:

1.  在命令欄輸入：extend（或快捷鍵“ex”），回車。

2.  選擇一個或多個對象作為邊界并按回車。

3.  選擇要延伸的對象，然后它們將被延長到步驟2中指定的邊界對象上。

看到了沒？使用延伸命令可以輕松地將所有軸線和軸號連在一起，為你提供了第二次調整和適合對象的機會。

EXTRUDE（拉伸）

雖然拉伸命令與延伸命令有點類似，但你卻可以使用它從曲面或直線拉伸成三維實體。如果你用它來畫墻體，會為你節省很多時間。在使用此命令之前，請確保已切換到測視圖。

操作步驟:

1.  在命令欄輸入：extrude（或快捷鍵“ext”），回車。

2.  選擇要拉伸的對象。

3.  按照命令行中的提示指定拉伸的高度、方向、路徑、傾斜角。

如上圖所示，我從一條直線創建了一個表面，從一個表面創建了一個實體，并沿著指定的路徑拉伸成一個實體對象。

小貼士:

1. 系統變量DELOBJ控制是否刪除原始對象。當它為1時，原始對象被刪除，而當它為0時，原始對象被保留。

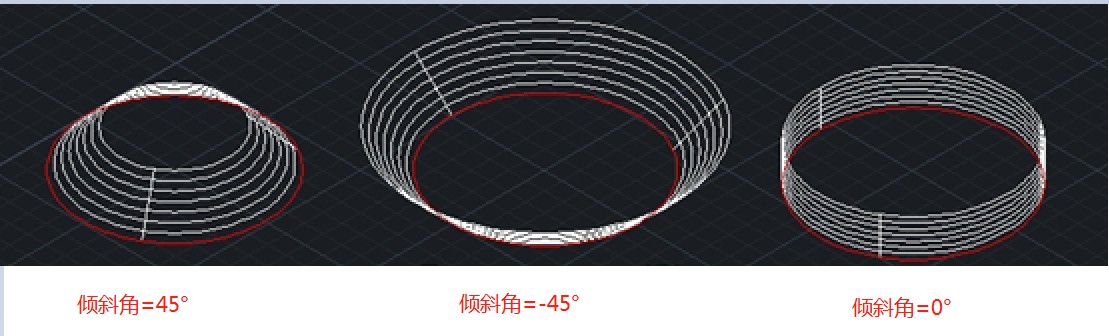

2. 傾斜角的值可以從“-90”到“+90”。當為正時，被拉伸體呈錐形，當為負時，被擠壓件比原實體大。如果為0，則實體將在垂直于原始實體所在平面的方向上展開。

3. 不能拉伸塊和自相交的多段線。

E開頭的中望CAD命令就介紹到這里，下次再給大家介紹F開頭的命令。
