大家好，好久不見！希望本系列之前兩篇文章對你的設計工作有所幫助。這一次，我將介紹五個以C開頭實用的中望CAD命令。讓我們馬上開始了解它們吧!

CHAMFER（倒角）

無論在二維或三維的圖紙中，倒角都可用于拐角處或沿邊緣進行切割。這是一個非常通用的命令，你可以將它應用到不同的對象上，比如直線、多段線、圓柱體等等，

并在幾種模式下執行它。下面的例子展示了我通常如何使用它。

創建二維倒角的操作步驟:

1. 在命令欄輸入：chamfer，回車。

2. 輸入“d”(表示距離)，回車。

3. 分別指定兩個倒角距離(選定的邊端點到倒角線的端點的長度)，并按回車。在下面的例子中，兩個距離都是60。

4. 選擇倒角對象 (下面的例子中是兩條連接的線)，在它們之間將生成倒角。

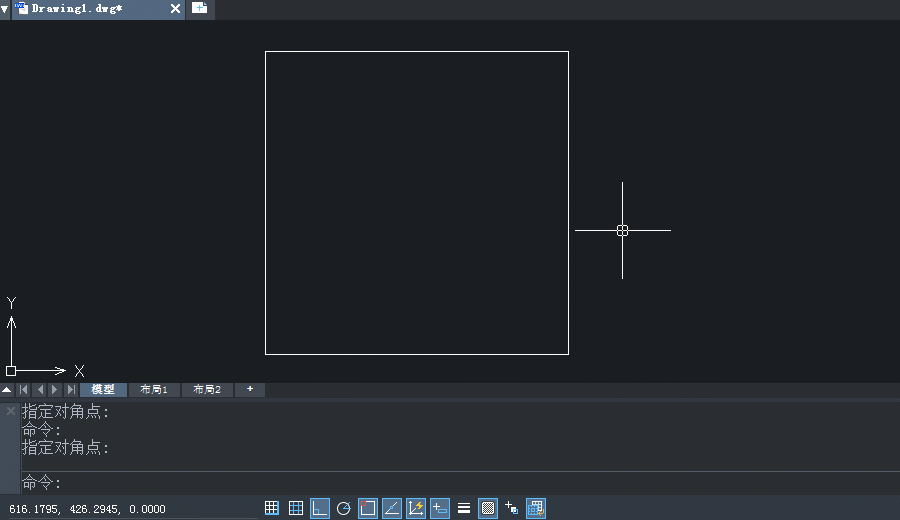

正如你在下面看到的，一個60x60的倒角已經被創建在角落上。

創建三維倒角的操作步驟:

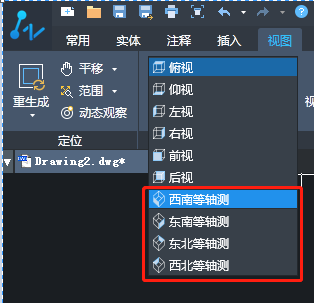

1.  首先在視圖菜單的四個測視圖中，選擇一個你喜歡的。

2.然后在命令欄輸入：chamfer，回車。

3.點擊實體上的一條線，與它連接的兩個面中的一個會被自動選中。

4.輸入“OK”并按回車，(如果選擇的面不是你想要的，輸入“N”，然后回車)。

5.分別指定兩個倒角距離(從邊的端點到倒角線端點的長度)并按回車。

6.在選中的面上選擇一條邊，以決定倒角的位置，然后按回車鍵。

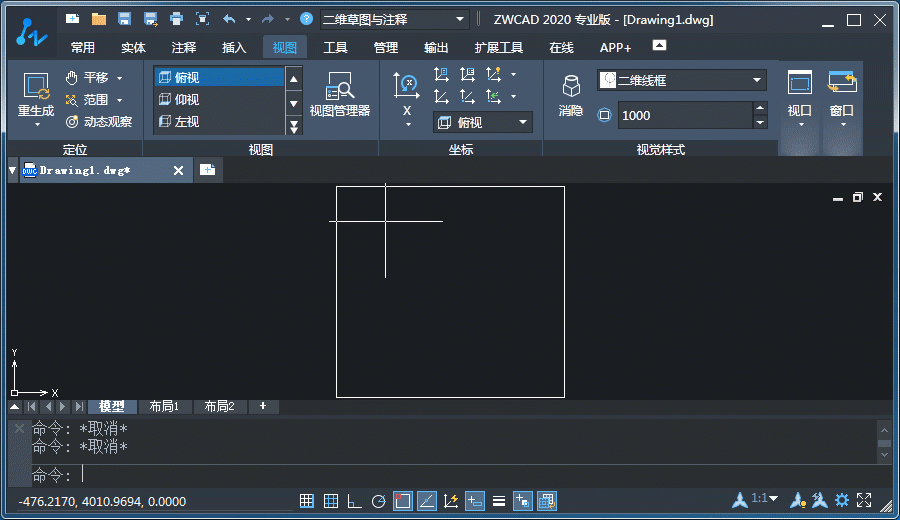

然后你可以在實體上得到一個三維倒角。從下面的GIF圖片中可以看出，倒角是由兩個倒角距離決定的，在本例中，45度是由兩個距離均為50決定的。

小貼士:

1. 倒角距離需要是一個確定的數值，否則什么都不會改變。

2. 二維倒角并不一定需要一個“角”！輸入倒角并選擇兩條單獨不相交的線，將自動創建一個倒角來連接它們。如果你不想創建倒角，僅連接兩條線，只需將倒角距離設置為零并選擇這兩條線即可。

CIRCLE

有了這個命令，你就不必為了畫一個圓而轉來轉去!如果留意命令行(一個你應該養成的好習慣!)，會發現可以用3種不同的方式(三點(3P)/兩點(2P)/切點、切點、半徑(T))來創建一個圓。

要使用這些方式，只需在步驟1之后輸入它們的縮寫(2P/3P/T)。

畫一個簡單圓的步驟:

1.在命令欄輸入：C，回車。

2.指定圓的中心點。

3.通過輸入一個特定的數字或隨機移動鼠標來指定圓的半徑。

畫2點或3點圓的步驟:

1.在命令欄輸入：C，回車。

2.根據你想2點還是3點畫圓，輸入“2P”或“3P”。

3. 一個接一個地指定2個或3個點。

然后你可以得到一個基于這些點的圓。

至于TTR模式，你需要指定兩個切點，然后是半徑，這應該事先計算。否則，所創建的圓，將不會在你指定的兩個相切點上。

小貼士:

1.    請記得，首先要按F3鍵或點擊狀態欄上的圖標來打開對象捕捉。

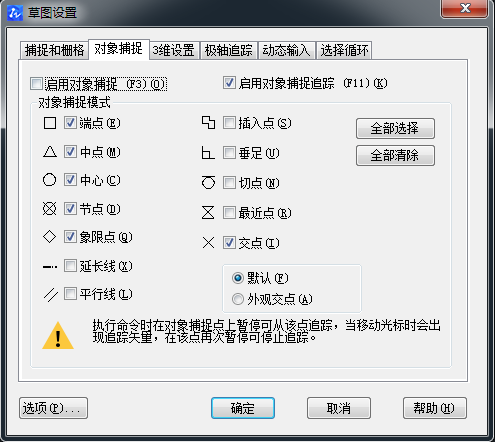

然后將鼠標放在圖標上點擊右鍵，選擇快捷菜單中的“設置”，打開“草圖設置”對話框，檢查“切點”是否選上。這樣設置后，選點時會更加準確。

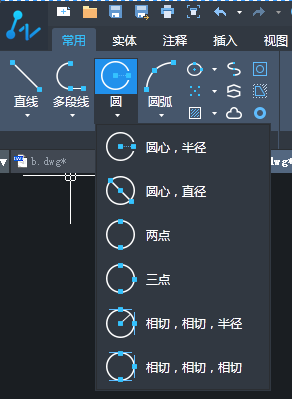

2. 此外，當你點“常用”選項卡中圓的圖標打開下拉菜單時，會發現總共有6種畫圓的方法。

CLEANSCREENON & CLEANSCREENOFF（清理屏幕）

因?yàn)樘嗟拿姘鍝頂D了繪圖空間?這對命令可以幫助你方便地控制它們的顯示。

步驟:

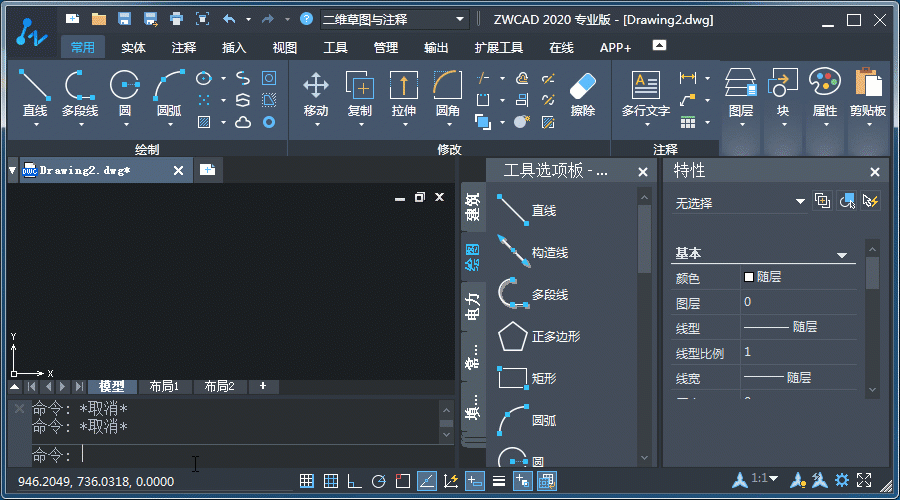

1. 輸入CLEANSCREENON來隱藏所有打開的面板。

2. 輸入CLEANSCREENOFF以顯示之前打開的面板的完整繪圖界面。

CONE（圓錐體）

使用此命可輕松創建一個圓錐體。記得要預先選擇一個測視圖，就像你在做三維倒角時那樣。

創建圓錐體的步驟:

1.在命令欄輸入：cone，回車。

2.確定底面的中心。

3.定義底面的半徑。

4.指定圓錐的高度。

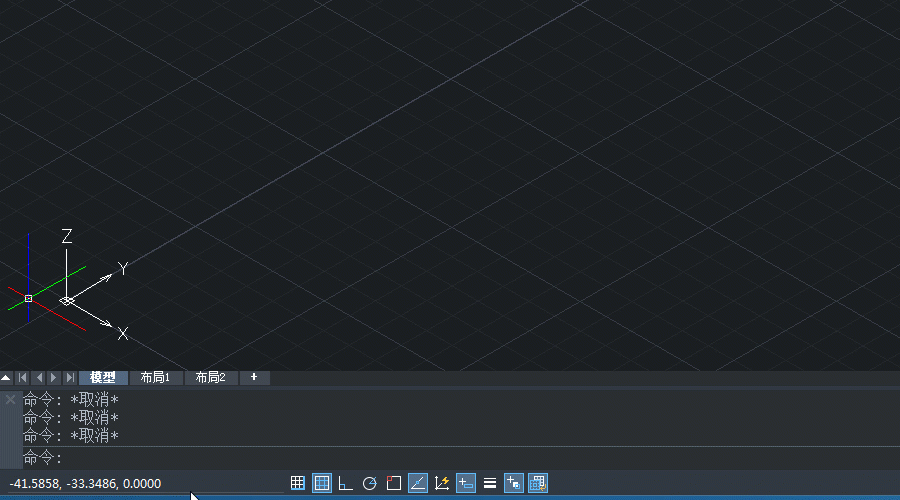

然后你可以得到一個指定半徑和高度的圓錐。

 無論命令的名字是什么，你可以做的不僅僅是畫圓錐體!通過調整頂部半徑或直徑，也可以創建圓柱體和截?cái)嗟膱A錐體。要畫出它們，只需多執行2步，并注意半徑即可。

創建圓柱體或截?cái)嗟膱A錐體的步驟:

1.重復上面的步驟1-3。

2.輸入“t”，回車。

3.指定頂部半徑。(如果你要?jiǎng)?chuàng)建一個圓柱體，請?jiān)O(shè)置與底部半徑相同，對于一個截?cái)嗟膱A錐，則設置不同的半徑。)

4.指定的高度。

圓柱體或截?cái)嗟膱A錐體繪制步驟都是類似的。

提示:要使三維實體看起來更立體，可以修改系統變量ISOLINES，來增加曲面上的線的數量。

CUI（用戶界面）

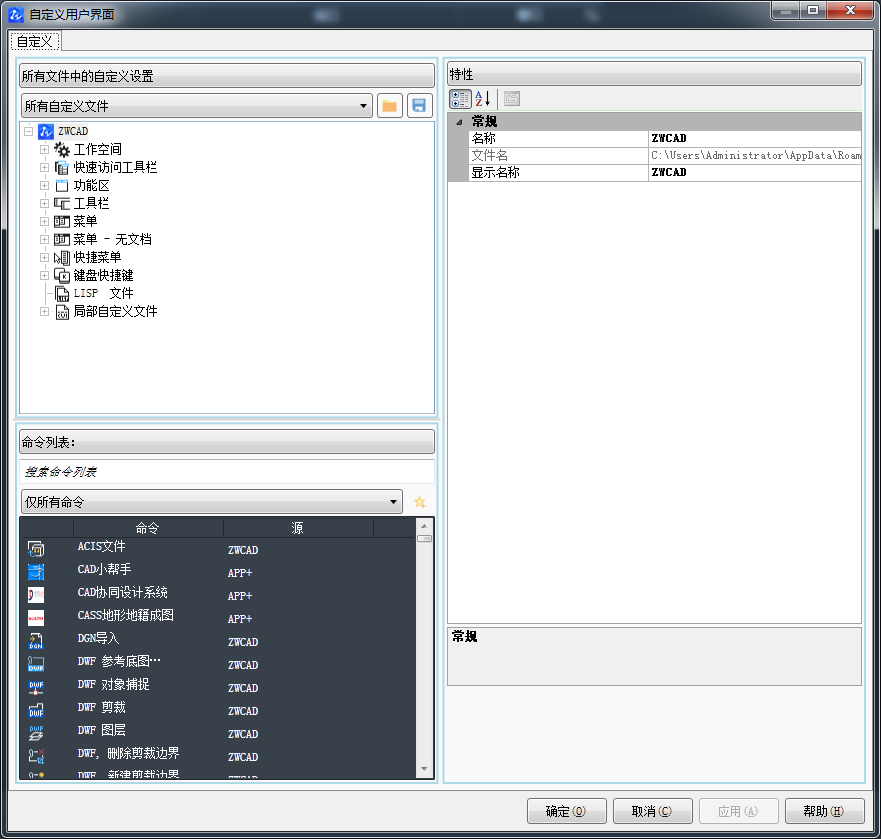

你可以為不同的任務定制工作環境，并使其符合你在ZWCAD中的工作習慣。啟動CUI命令后，就可以在“自定義用戶界面”對話框中將自由地修改用戶界面，

比如添加和編輯工具欄上經常使用的命令、自定義快捷鍵、在兩個用戶界面（經典版和二維草圖與注釋?zhuān)┲兄匦屡帕忻姘宓取＿@個強大的功能，我需要寫一篇補充文章來進一步解釋。

如果你覺得這篇關于以C開頭的CAD命令的文章很有用或者有任何想法，請繼續關注我們，下一篇就輪到“D”開頭的命令啦！
