各位CAD學習者大家好！我們都知道填充命令并不是唯一的，事實上，我們有更好的填充命令。在本文中，我將與你分享如何使用超級填充來豐富圖紙。

首先解釋一下，填充基本上是一種圖案。你可以用它填充一個區域，以便于設計人員區分不同的元素，或者便于購買者和生產者識別不同的材質。大多數情況下，普通和簡單的填充命令可以完成這項工作。不過既然中望CAD提供了更豐富的填充類型，我們?yōu)槭裁床辉诘案馍霞狱c(diǎn)糖果來裝飾一下呢？

在介紹之前，先講講兩種調用超級填充命令的方法：

1.在命令行中輸入superbatch，然后按回車鍵。

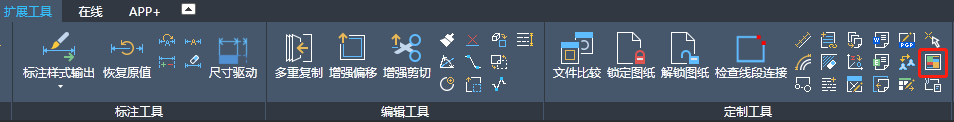

2.單擊功能區菜單中的 “擴展工具”→“定制工具”→“超級圖案填充”圖標，如下圖所示。

    嗯，第一步不一定是最難的，是吧？繼續往下看，你將看到如何使用超級填充的三種方式——塊，圖像、外部參照來填充對象。

一、用塊填充

現在，我將向你介紹如何用的塊來填充一個區域。（不太清楚如何創建塊？可查看這篇文章！）

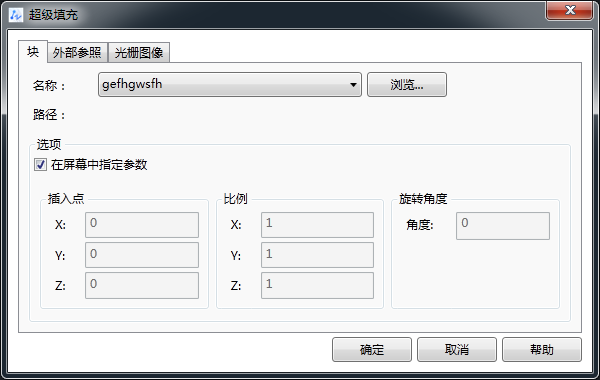

1.  在你調用超級填充命令后，將彈出一個對話框，可以按名稱選擇要填充的塊。

2.  接著，你可以按照自己的想法指定參數，如果希望直接在圖形中定位塊，“插入點”請選中“在屏幕中指定參數”項，然后單擊“確定”執行此操作。如果不用指定插入點，只需取消選中，并輸入相應X、Y、Z的值即可。

3.  還可以指定要塊的比例和旋轉角度。如果將比例保留為1，旋轉角度為0，則塊將按繪制時的精確比例和位置插入。

4.  設置這些參數后，可以根據命令行中的提示，通過輸入“Y”或“N”來決定是繼續放置還是重置它們。

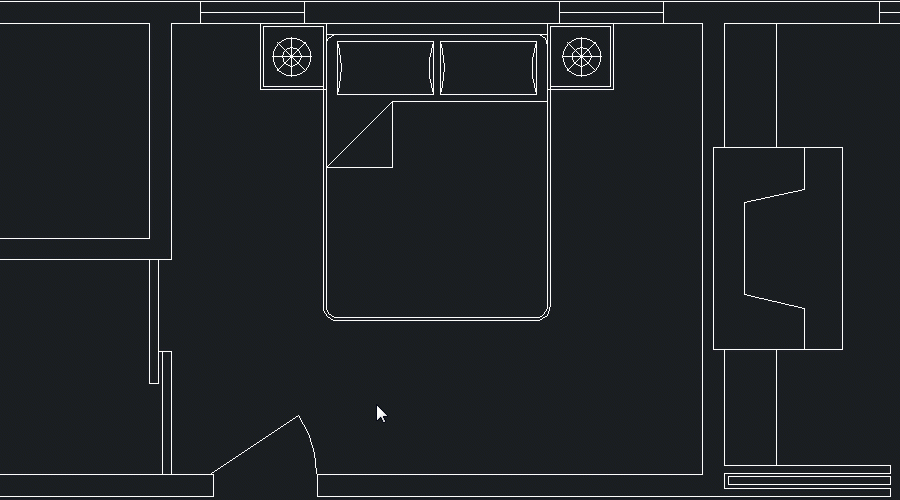

5.  然后，確定填充區域中塊之間的間隙，可以通過指定“紫色方框”的第一個角和另一個角來完成，這個方框是包圍塊的紫紅色矩形。就像你在創建一個新的虛擬矩形塊，里面有你的待填充塊。洋紅色矩形越大，塊之間的距離就越遠。

6.  最后一步是通過在區域內部單擊來選擇要填充的區域。

二、用圖像填充

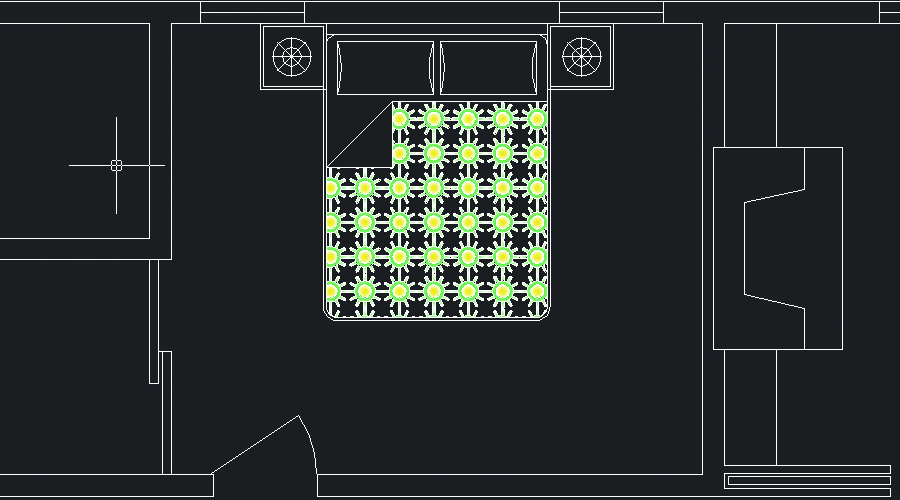

用塊填充雖然很酷，但圖像更好看，有了它就可以更生動地呈現你的圖紙、更好地滿足實際的生產要求。填充圖像的過程與使用塊的過程類似，只是需要從絕對、相對和不保存路徑，這三種路徑類型中選擇一種來保存圖像。

如果將圖像文件保存在一個文件夾中并且永遠不會移動它，請務必選擇絕對路徑。一個更靈活和經常使用的選項是相對路徑，只要圖像和宿主圖形在同一個文件夾中，就可以使用此項。如果將來計劃將當前圖形集移動到其他或未知的文件夾中，請選擇“不保存路徑”選項。注意在任何情況下，請確保圖形文件的名稱是唯一的。

三、使用外部參照填充

到此為止，相信你已經對如何使用超級填充有了清晰的認識。使用外部參照進行圖案填充的步驟與上面提到的步驟類似，所以我不再重復這些步驟。

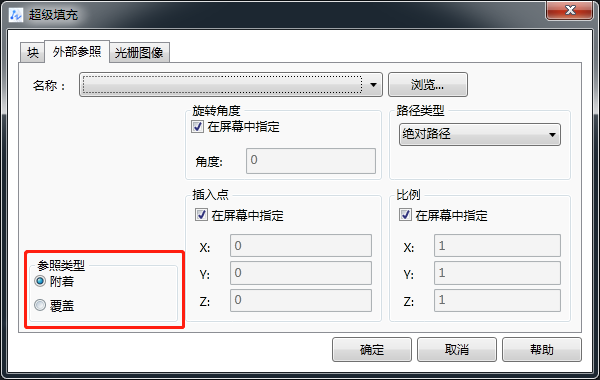

外部參照可以是DWG文件、圖像文件、PDF文件等。如果圖紙需要頻繁修改、或者需要由多人檢查、又或者用于不同的圖紙的話，則外部參照是一個方便的選擇。是否用外部參照填充完全取決于你或你的公司的習慣。如果要將它們用作填充，請注意在“超級填充”對話框的左下角，需要選擇參照類型是附著還是覆蓋。

顧名思義可以將外部參照附著到圖紙的填充區域中，也可以簡單地覆蓋它們。這取決于你是否希望外部參照和宿主圖形不可分離。

四、黃金組合

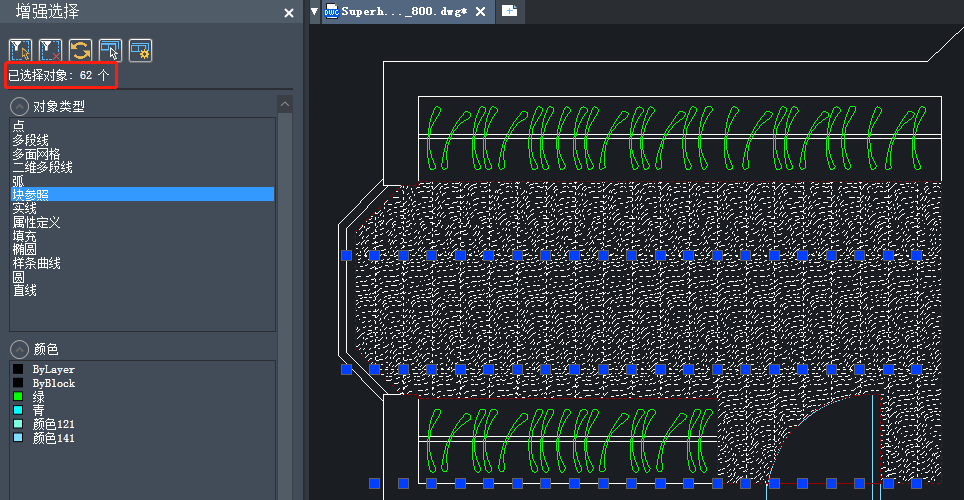

將超級填充與其他功能配合使用，你可以更快地完成工作。例如使用我們最流行的功能之一智能選擇命令（單擊此處查看智能選擇功能的使用方法！），可以知道已填充了多少個塊/圖像/外部參照。我最近用這個組合功能幫助我的朋友計算出，他需要多少地磚來裝修他的衣帽間，當然你還可以釋放它的其他潛力！

    對我來說，超級填充意味著酷酷的視覺效果和明智的決定購買什么材料，你覺得怎么樣？
