在機械設計中，二維繪圖和三維建模一樣重要。一張合適的機械圖紙應能使制造商容易地掌握幾何和制造信息。那么，如何有效地出圖呢？我有7條建議給你！打開你的中望CAD并繼續往下看！

1.      在設計中心重用現成的機械配件

在機械設計過程中，大量的機械零件會被不斷地使用和重用。在這種情況下，你需要一個像設計中心這樣的工具，它可以幫助你快速找到現有的圖紙，并可預覽和調用圖紙中的圖層、線型、塊等的信息。要在中望CAD中打開設計中心面板，只需使用快捷鍵“Ctrl+2”。

    由于可以將各種文檔化的機械元素從設計中心直接拖動到模型空間，因此在中望CAD中管理和重用零件文件對于機械設計師來說非常方便。這比一般的瀏覽目錄再插入部件要快多了，是吧？

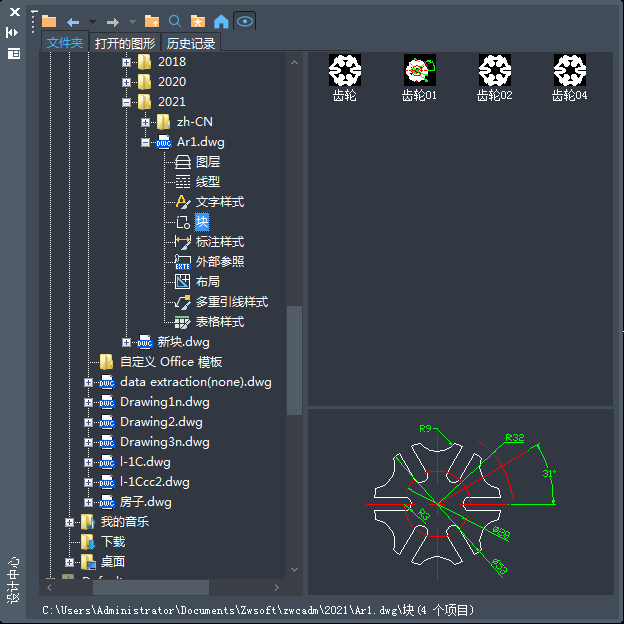

圖1 可以在設計中心輕松重用機械圖元

2.      調用工具選項板中已有的機械零件

顧名思義，工具選項板是你可以存儲常用零件、圖案填充、注釋符號、繪圖工具等的面板。例如，螺釘是常見的機械設計元素。通過“Ctrl+3”打開工具選項板后，可以將示例螺釘直接拖動到模型空間。此外，還可以將你設計的螺釘拖動和保存到工具選項板中，以供將來使用。使用此功能，你將發現插入零件和注釋符號更加容易。

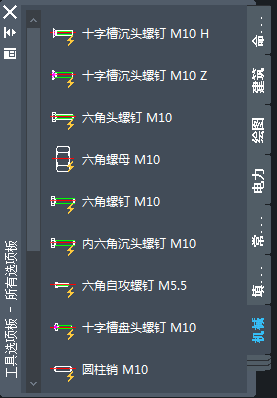

圖2 使用工具選項板，調用和保存機械零件變得非常容易

3.      巧妙地挑選出機械元件

說到標注，我收到過這樣的用戶反饋，“在重新排列圖紙中的元素之前，我需要刪除某些類型的標注尺寸。我可以一次選擇和刪除它們嗎？”這是一個很好的問題，因為我們都知道，一個接一個地去做會非常耗時，特別是對于機械設計來說，通常有無數的繪圖元素，智能選擇功能可以幫助你非常直觀地選中想要的對象。

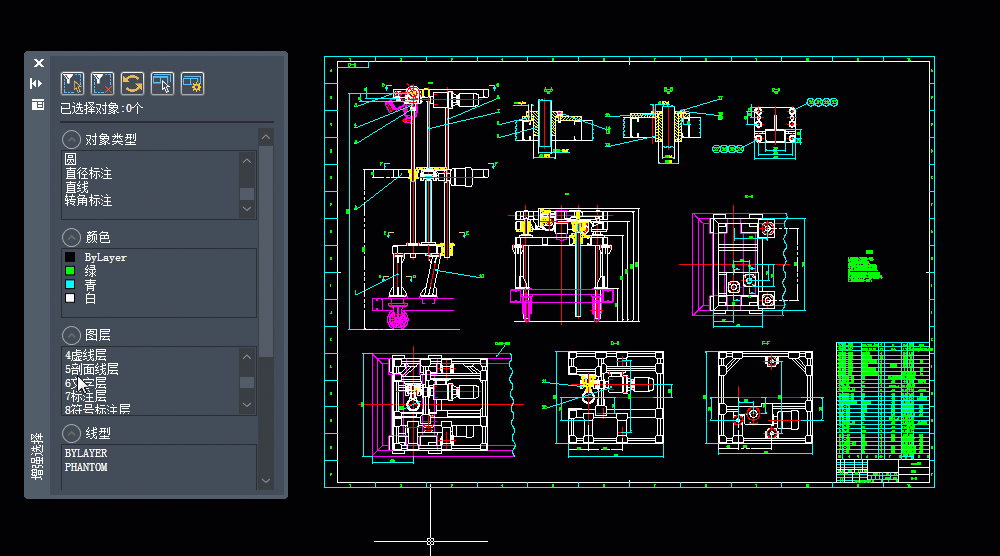

執行SMARTSEL命令后，智能選擇選項板將出現，并顯示當前圖紙中所有對象的特性。然后你可以使用對象類型、顏色、圖層等條件自定義過濾器，與過濾條件匹配的對象將立即在模型空間中亮顯，這對快速選擇非常有用。

4.      通過移動鼠標執行命令

同時，有些命令很長且名稱相似，尤其是與標注相關的命令，例如對齊標注（DIMALIGNED）和角度標注（DIMANGULAR）。機械設計師每天都在使用，即使在動態輸入的幫助下，它們也是”說起來容易拼寫起來難”。除了記住他們的快捷鍵，還有其他簡便的方法來使用標注命令嗎？

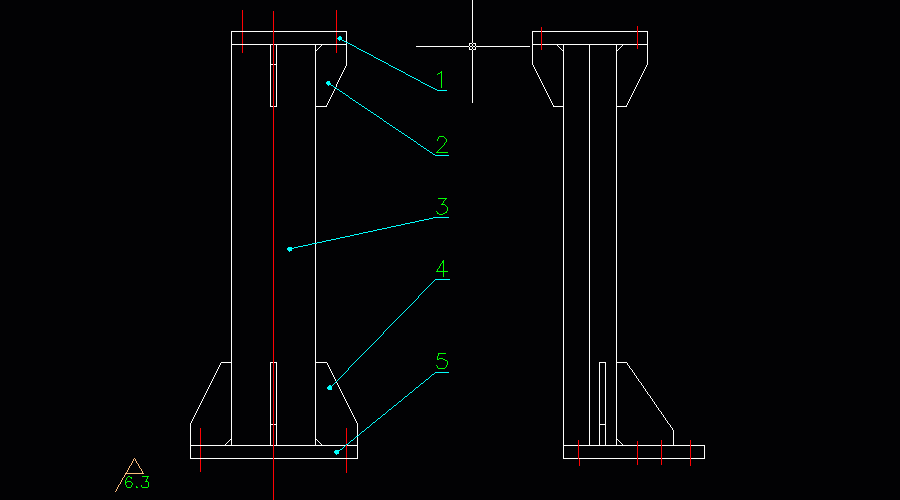

答案是肯定的，多虧了便捷的智能鼠標功能，將鼠標手勢與命令配對后，可以按住鼠標右鍵，同時將鼠標拖到不同方向以調用相應的命令。例如，我想在該零件上添加一些對齊尺寸，便設置向下軌跡以調用對齊命令，這樣啟動對齊標注來標注尺寸，只是一種習慣性的鼠標操作而已。

5.      用文字變線命令精確線切割字母

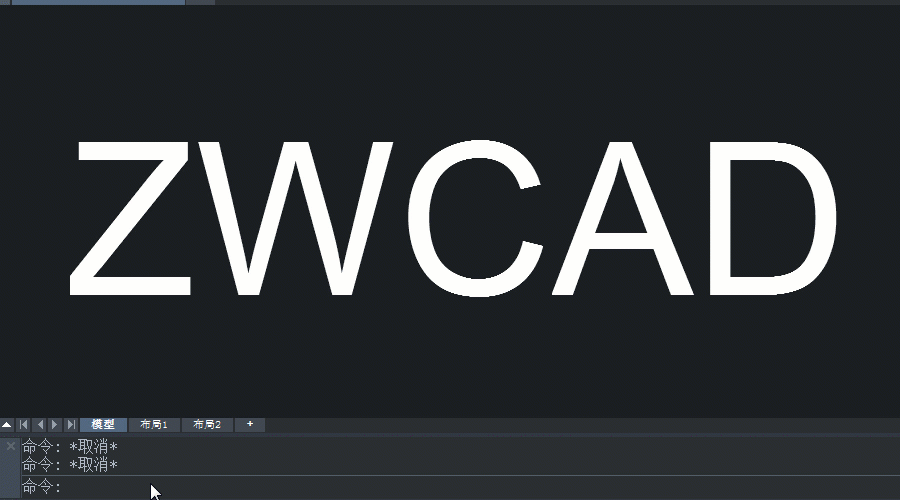

在機械設計中，你不時地需要進行線切割。如果你的線切割材料是字母的形狀，文字變線命令（TXTEXP）正是你所需要的。使用它，只需單擊一次，就可以將單行文字或多行文字分解為二維多段線，而不用費力地用樣條線重新描繪它們。此命令可以幫助分解使用TrueType字體和Shape字體（.SHX）創建的文本對象。

6.      向機械圖元添加注釋性比例

正如我所提到的，機械設計師需要很多注釋，通常是尺寸標注。雖然尺寸標注很有用，但在打印圖紙時，如果視口的比例不同，則很難處理這些尺寸標注。

為了避免你手動調整其比例，我將介紹注釋性比例功能推薦給你。將注釋性比例添加到注釋性對象（文本、引線、圖案填充等）后，這些對象將自動根據每個視口的比例進行調整。當布局中的視口以不同的比例縮放時，注釋性比例的便利就體現出來了。

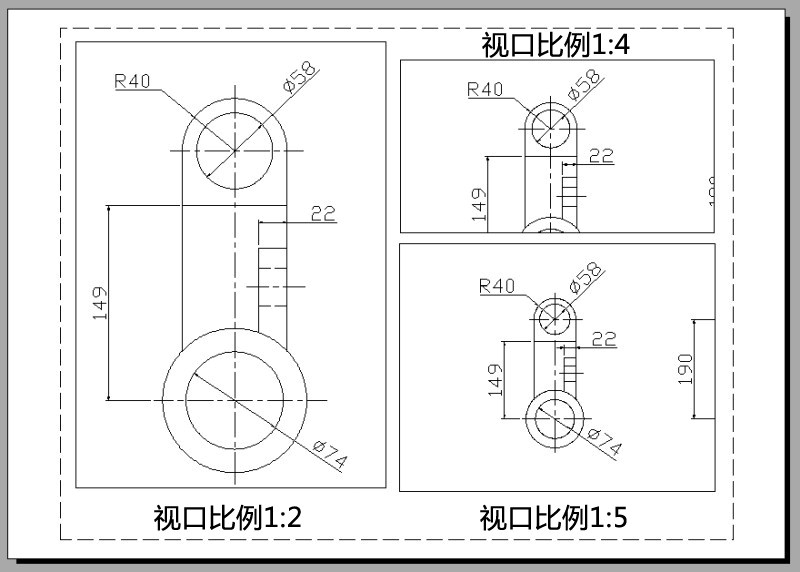

圖3 機械零件有了注釋性可以自動和縮放比例進行打印

7.      智能地在圖框內打印機械對象

你可能習慣于創建多個圖框，并在其中繪制不同的機械對象。然而，如果要一次把它們都打印出來的話，會讓人很頭疼，因為你需要一個接一個地選擇它們。

幸運的是智能打印功能能夠根據塊、圖層或散線（閉合矩形）自動識別圖框。通過智能排列，你可以集中打印它們，也可以將它們轉換為單頁或多頁的PDF文件，甚至可以將每個圖框中的對象轉換為單獨的DWG文件?？傊悄艽蛴〔粌H可以方便地進行打印，而且可以方便地管理圖紙。

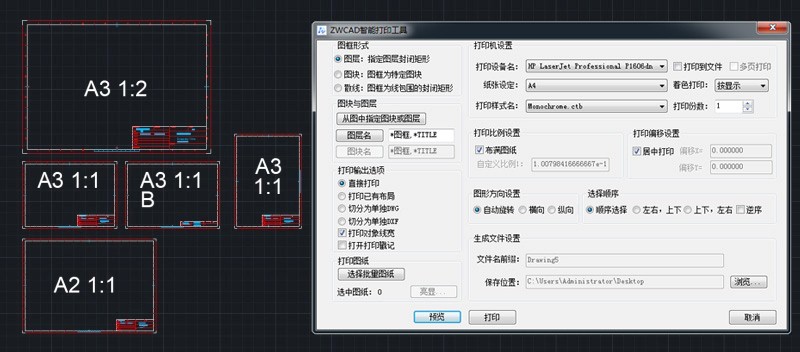

圖4 智能打印命令可批量打印在圖框內的機械對象

好了現在你已經了解了這7個技巧，機械設計對你來說是輕而易舉的。趕快來下載試用中望CAD 2021吧！你將會有更快更流暢的體驗。
