【實例教程】使用中望3D設計塑膠椅(下篇)
返回在上篇的塑膠椅實例教程文章中,我們向大家介紹了使用三維CAD軟件中望3D進行塑膠椅凳面的設計操作,其中,我們大量運用到了曲面功能,充分體驗到中望3D曲面建模功能的靈活和高效。在下篇的教程中,我們繼續為大家講解塑膠椅凳腳的具體建模操作,相信經過學習,大家對中望3D的建模功能會有更加深入的了解和體驗。
下面,我們來看看凳腳的具體設計步驟。
第一步:點創建
XY工作平面偏移-230創建一個新的輔助工作平面,如圖1所示。
圖1 創建新輔助工作平面

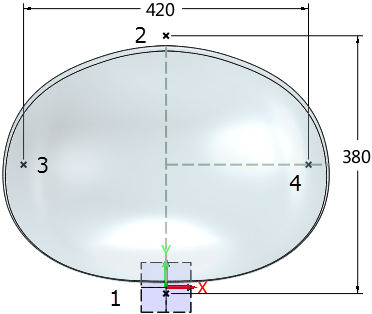

在新工作平面上創建4個可見點,接下來以下圖2中出現的數字順序,進行凳腳的建模。
圖2 創建可見點
第二步:四凳腳創建
1、凳腳1。
在圖2的點1位置創建半徑為8mm的球體,如圖3所示。
圖3 球體創建
把上面創建的工作平面進行偏移6mm,隱藏上一步工作平面,如圖4所示。
圖4 偏移工作平面
用圖4的工作平面切除球體上表面,如圖5所示。
圖5 切除球體表面

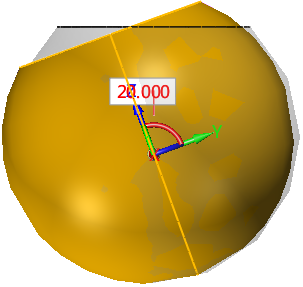

旋轉球體沿YZ工作平面-20°度,旋轉基點為繪制球體的草圖點,如圖6所示。
圖6 旋轉球體-20°
在球體的切割平面上繪制半徑為R10mm的圓形,如圖7所示。
圖7 繪制圓形
2、凳腳2。
在圖2中的點2位置創建半徑為8mm的球體,如圖8所示。
圖8 在點2創建球體
用切除凳腳1球體的工作平面切除點2球體上表面,如圖9所示。
圖9 切除點2球體表面
旋轉球體沿YZ工作平面20°,旋轉基點為繪制球體的草圖點,如圖10所示。
圖10 旋轉球體20°
在球體的切割平面上繪制半徑為R10mm的圓形,如圖11所示。
圖11 切割平面上繪制圓
3、凳腳3。
在圖2中的點3位置創建半徑為8mm的球體,如圖12所示。
圖12 點3創建球體
用切除凳腳1球體的工作平面切除點2球體上表面,如圖13所示。
圖13 切除點2球體上表面
旋轉球體沿YZ工作平面25°,旋轉基點為繪制球體的草圖點,如圖14所示。
圖14 旋轉球體25°
在球體的切割平面上繪制半徑為R10mm的圓形,如圖15所示。退出草圖后隱藏切割球體的工作平面。
圖15 圓形繪制
4、凳腳4。

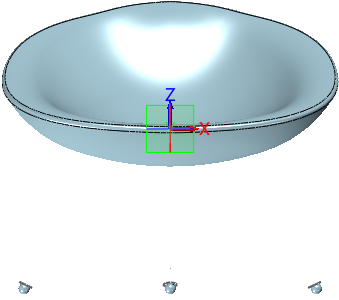

使用鏡像,把左側的球體和草圖沿YZ工作平面進行鏡像到右側,如圖16所示。
圖16 鏡像球體
5、凳腳建模。
使用拉伸命令把含有R10mm圓的草圖進行拉伸到凳面,和凳面進行布爾加運算,拔模角度為2°,如圖17所示。
圖17 拉伸圓草圖
繼續使用拉伸操作對另外三個含有R10mm圓的草圖進行拉伸,如圖18所示。
圖18 重復拉伸操作

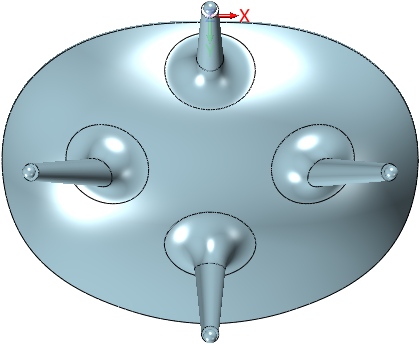

對底部凳腳和凳面相交處的邊緣進行R40mm的倒角,如圖19所示。
圖19 倒角

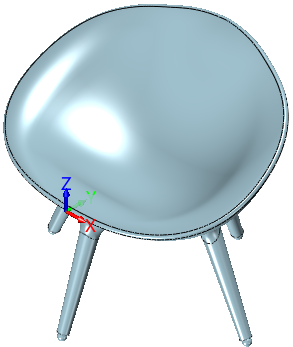

完成后的造型如圖20所示。
圖20 未上色造型
第三步:上色

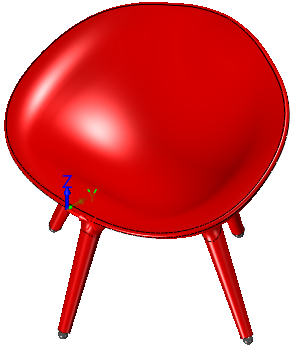

修改顏色,完成凳子造型,如圖21所示。
圖21 最終完成造型
完成上色操作后,我們就完成了整個塑膠凳的設計。通過這個實例教程的學習,相信大家對中望3D曲面、拉伸、鏡面等功能都有了進一步的了解,而熟練掌握這些功能的綜合運用,對設計師開展產品建模設計工作是有非常大的幫助的。中望3D,功能強大,易學易用,是設計師建模設計的高效選擇。
