在提出更好的設計方案時，你可能沒有注意到那些可以減輕工作量的CAD命令，讓我們學習如何利用以L開頭的中望CAD命令，從而提高效率吧！

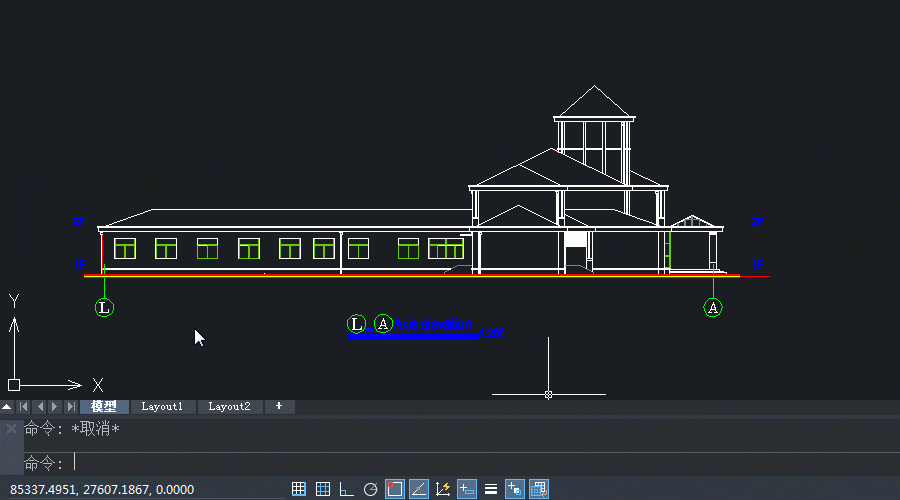

LAYTRANS（圖層轉換器）

我們經常需要按照一定的圖層標準設計或繪制圖紙，特別是標書或文件。理解這些標準并不是一個挑戰。真正具有挑戰性的是編輯圖層信息并與標準進行比較的繁瑣工作。

     有什么好方法嗎?LAYTRANS命令，又名圖層轉換器！它允許你將當前圖紙中的層轉換為標準層。

操作步驟:

1.   在命令欄輸入：laytrans，回車,打開“圖層轉換器”對話框。

2.   加載標準圖紙。

3.   選擇一個或多個“轉換自”層和相應的“轉換為”層。

4.   點擊“影射”來關聯步驟3中選擇的圖層。

5.   再點擊“轉換”按鈕。

6.   在彈出窗口中點擊的“是”保存轉換信息。

7.   保存轉換后的文件。

現在你已經標準化了圖紙中的圖層了!

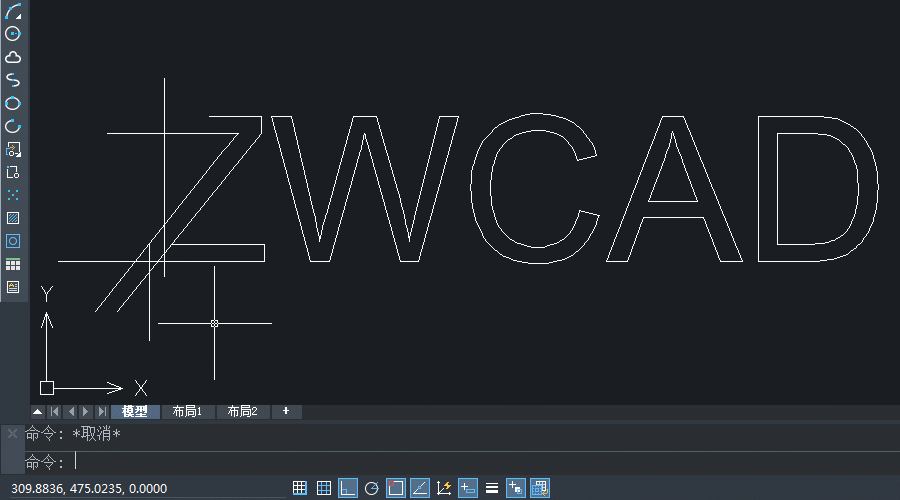

LENGTHEN（拉長）

使用此命令可以做的不僅僅是延長直線長度，還可以編輯對象的長度或弧的夾角。

操作步驟:

1.   在命令欄輸入：lengthen（或快捷鍵“len”），回車。

2.   選擇一個對象并按回車，鍵檢查其當前長度和角度(如果有的話)。

3.   輸入4個選項中的1個(DY表示動態，DE表示遞增, P表示百分比，T表示全部)。

4.   再次選擇該對象，并根據命令行提示繼續執行該選項。

小貼士:

步驟3中的4個選項表示可以通過以下方式改變實體的長度或圓弧的夾角:

1)   選擇“動態”拖動其中一個端點；

2)   用“遞增”指定增量；

3)   用“百分比”輸入一定的百分比；

4)   用“全部”確定總長度或角度。

LINETYPE（線型）

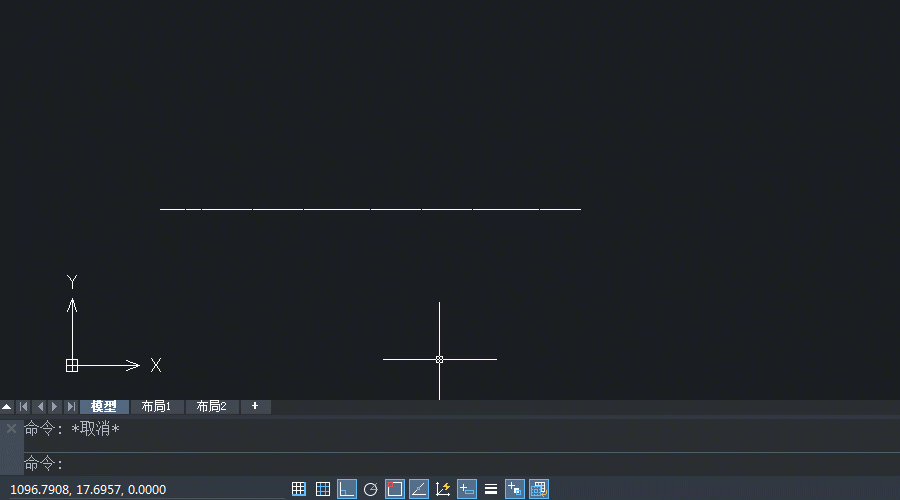

你是否曾經困惑過，無論你如何使用鼠標滾輪放大，虛線看起來都是連續的?如果忽略這種情況，可能會導致圖紙的不準確和更大的工作量。

因此，為了使不連續線的間隔更明顯，你應該要了解一下線型命令。此命令用于排列直線、點、空間，以及從庫中加載和設置當前的線型。

操作步驟:

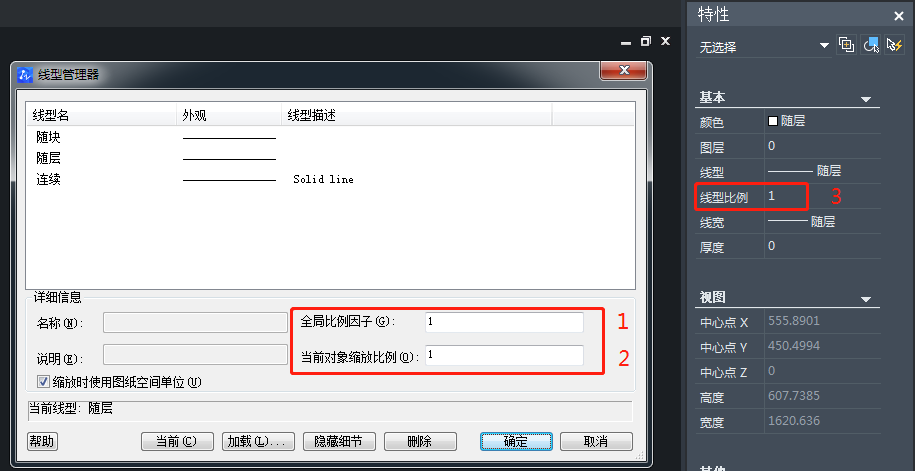

1.  在命令欄輸入：linetype（或快捷鍵“lt”），回車，打開線型管理器對話框。

2.  指定“全局比例因子”和“當前對象縮放比例”。

3.  點擊“確定”。

設置好比例后，現在可以繪制更清晰的虛線。

小貼士:

1.   有3種方式可以修改線型的比例:全局比例因子、當前對象縮放比例和線型比例。它們分別更改圖形中所有線型、新線和選定線的比例。

2.   如果你想快速更改全局縮放因子，LTSCALE命令可以幫到你!

3.   你編輯了線型縮放，什么也沒有發生?別擔心,尺度可能太大，也可能太小，特別是在不考慮“全局比例因子”和“線型比例”的情況下,也就是說，你可以一直調整比例來獲得預期的結果。

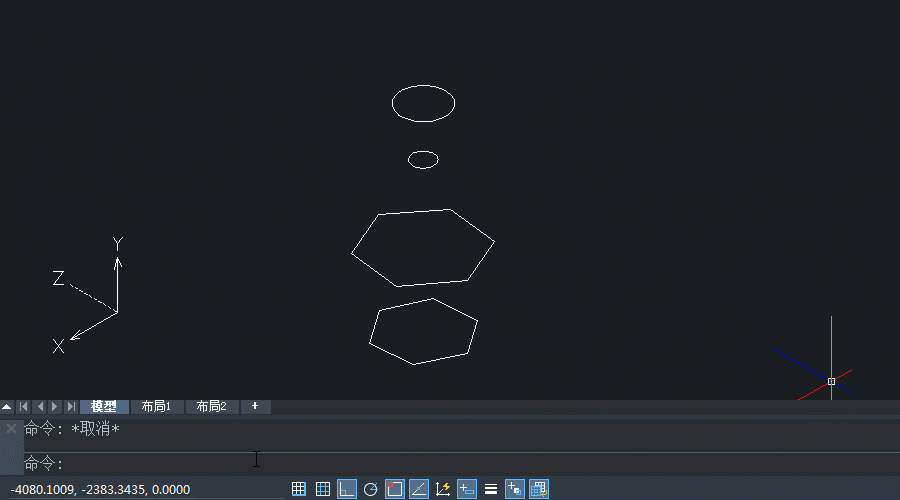

LOFT（放樣）

使用放樣命令將多個部分生成一個實體時，有點像做陶器，只是陶器是不精確的、復雜且耗時。而在中望CAD中，你只需要使用放樣命令，通過一些橫截面，幾分鐘的時間就可以完成一個虛擬的任務！

操作步驟:

1.   在命令欄輸入：loft，回車。

2.   按照放樣順序選擇橫截面，回車。

3.   輸入4個選項中的1個(G為導向，P為路徑，C僅為橫截面，S為設置)。

4.   選擇對象作為參考或路徑，如果選擇C或S，直接按回車鍵；如果選擇G或P回車后，再選對象。

然后你就可以得到一個實體，而它的所有選擇的截面都是相連的。

小貼士:

1.  步驟3中的四個選項是什么意思?下面是解釋。

1)  “導向”允許使用一個或多個對象，如弧和圓，在部分之外作為放樣實體的導向曲線。

2)  “路徑”類似于導向，但路徑只能有一個對象，如橢圓或多段線，并且放樣路徑要與所有的橫截面相交。

3)  “僅為橫截面”可以創建沒有導向或路徑的實體。

4)  “設置”是用來調用“放樣設置”對話框，在那里可以決定如何生成三維立體。

2.  在繪制水平橫截面時，使用z軸跟蹤功能可以為你節省不少時間。

3.  增加系統變量ISOLINES的數值，可以使實體看起來更加生動。(以防你忘記，我在寫以c開頭的CAD命令時提到過它24天掌握CAD命令-C)

看！這個系列已經快到一半了，很高興你一直跟著我學習！“M”命令很快就會來了，請隨時關注我的更新。
