高效CAD教程之酒瓶曲面建模
返回
夏日炎炎，喝杯冰爽啤酒來消消暑吧！嘗試用三維CAD軟件來畫一個屬于自己的個性酒瓶。作為一款高性價比的三維CAD軟件，中望3D在曲面建模方面非常方便。下面我就簡單介紹一下，如何用中望3D這款三維CAD軟件的的曲面建模來畫一個酒瓶。

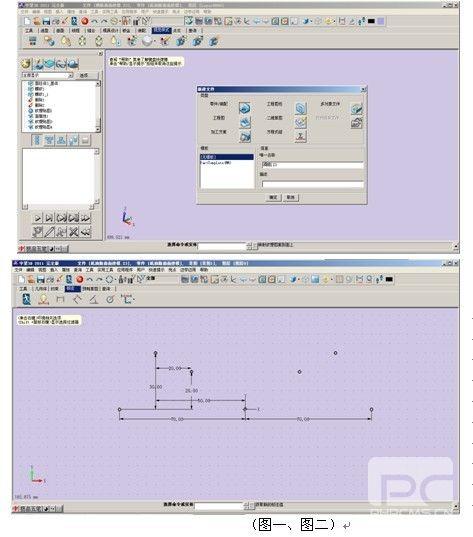

一、新建文件，選擇“零件/裝配”，在唯一名稱處輸入文件名：酒瓶（圖一）
二、進入草圖，在“XZ”平面繪制點并鏡像，具體數據如圖二所示：

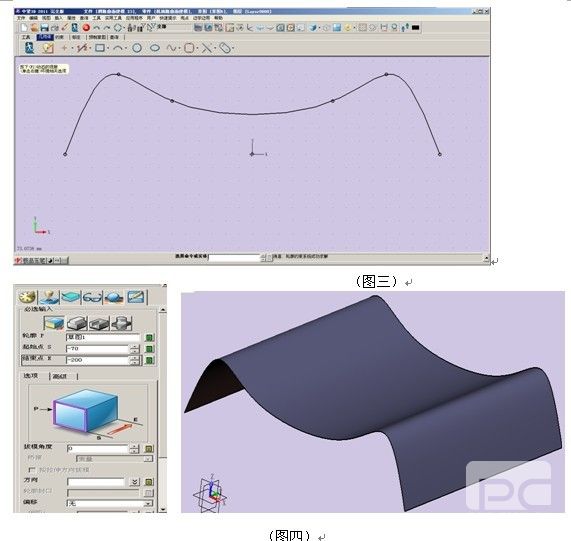

三、點擊
“通過點繪制曲線”完成曲線的繪制，如圖三所示：
四、退出草圖，返回零件層，單擊拉伸命令 ：選擇草圖1，完成拉伸（圖四）。

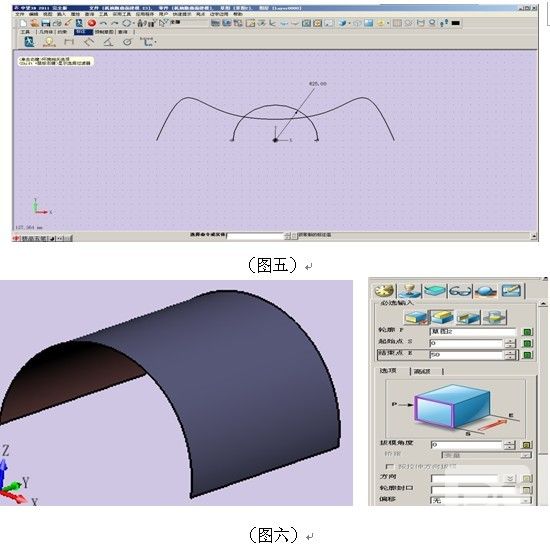

五、單擊鼠標右鍵，選擇“插入草圖”，選擇XZ平面為基準面，使用圓心（0，0）起點（25，0），終點（-25，0）命令
畫圓弧，如圖五：
六、單擊鼠標右鍵選擇“退出草圖”，單擊拉伸命令 ，選擇圓弧進行拉伸（六）。

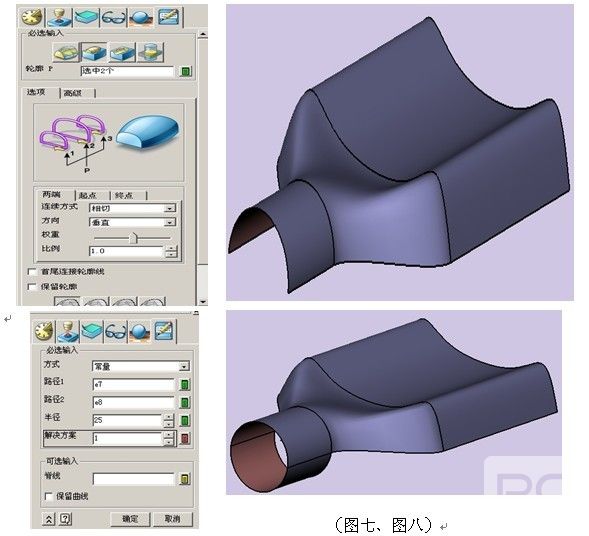

七、單擊放樣命令，選擇兩個拉伸特征的邊，放樣后見圖七。
八、單擊圓形雙軌命令 ，選擇瓶頸的兩條直邊；參數和效果如圖八所示：

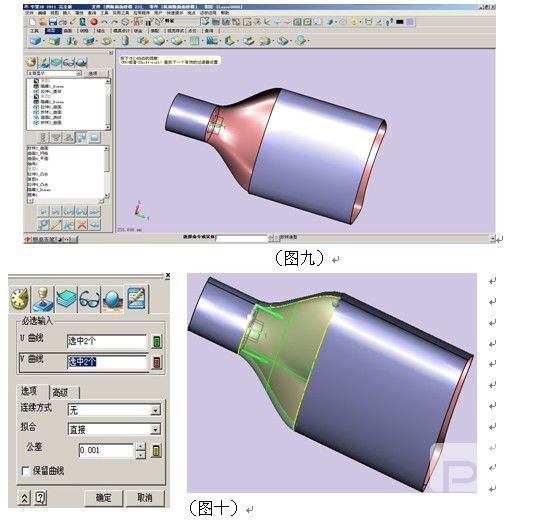

九、單擊放樣命令
，選擇瓶身的兩條邊，曲率大小可以由“權重”調節（圖九）。
十、使用U/V曲面功能 進行瓶頸與瓶身的連接處的曲面造型，如圖十所示：

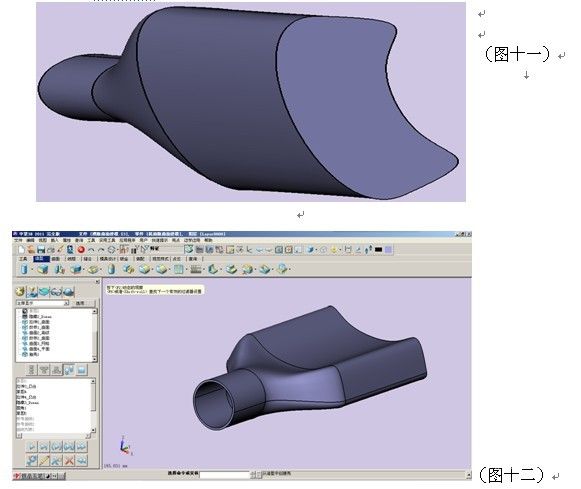

十一、單擊“修剪平臺功能”
十二、單擊抽殼特征命令按鈕 ，選擇實體，厚度設為：-2，效果如圖十二：

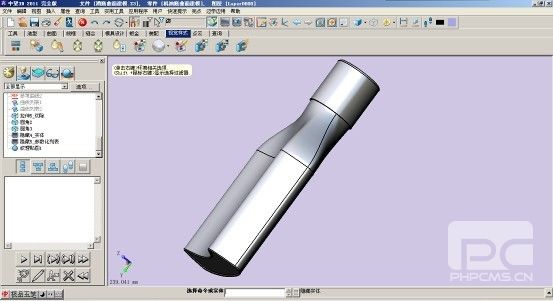

十三、最后我們再根據需要，做好相配套的瓶蓋，把瓶底做圓角處理，然后再附上材質，這樣一個造型個性的酒瓶就設計好了（圖十三），這里中望3D的曲面造型功能大家有學會嗎？
（圖十三）
