實用三維CAD教程之中望3D的孤島加工與轉換
返回
中望3D是一款CAD/CAM一體化的軟件，目前主流的CAD/CAM一體化三維CAD軟件并不多，大多數三維都需要借助第三方的CAM模塊。總體來看，中望3D還是非常不錯的，其CAM模塊有不少小特點。上次為大家介紹了一部分這塊的內容，今天繼續與大家分享，中望3DCAM加工方面的一些小特點。
在進行CAM加工的過程中，我們可以對很多參數進行設定，而這些參數就決定了我們進行一些特征加工方便與否。下面，我們繼續總結這些小特點。
3 孤島加工
在進行孤島加工的時候，我們可以采用很多種方式，設定邊界限制、采用不同的加工方式都可以完成，但是怎樣才是最快最方便的功能呢，我們舉例說明。

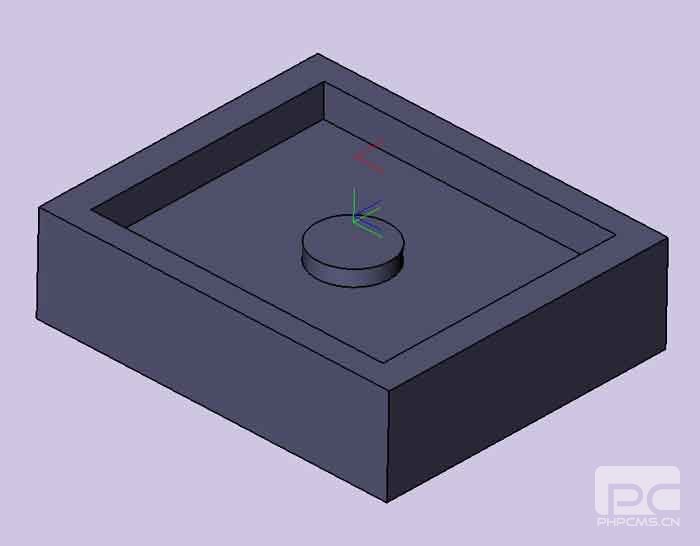

例如我們需要加工下面圖形的這樣一種特征

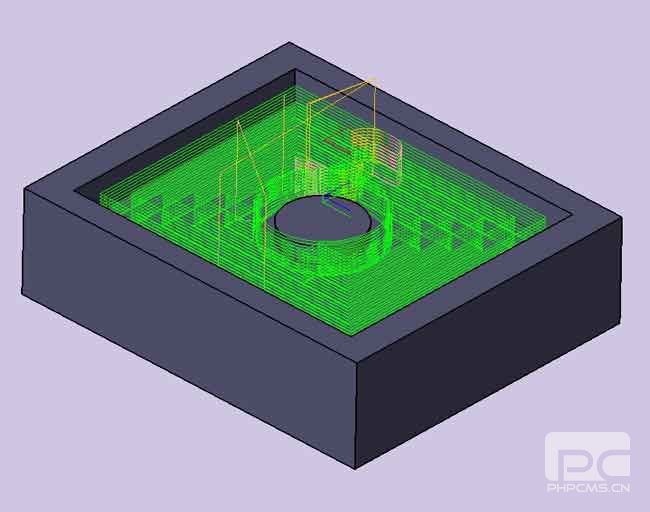

里面的孤島是比最外邊緣要低的，我們選用螺旋切削的方式，可以得到如下結果

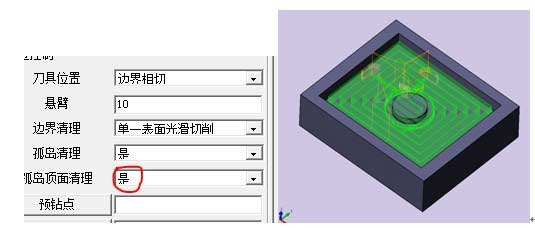

那么孤島的頂部沒有加工完全，我們只需要在工序的參數中簡單的進行一下設定，就可以完成這樣一個特征的加工，如圖
如上圖，只需要將孤島頂面清理選成“是”，就可以生成我們需要的正確的結果，相當?shù)暮啙嵎奖恪?/span>
4 轉換
在我們進行一些零件加工的時候，會遇到類似于陣列出來的面，這些面如果我們每一步都需要進行一次工序設定的話，會很麻煩，尤其是需要進行一些輔助面建造才能正常生成工序的零件，那就會更加的麻煩，中望CAM部分，有一個轉換功能，可以很方便的讓我們只需要一步操作，就會得到所有的工序。舉例說明

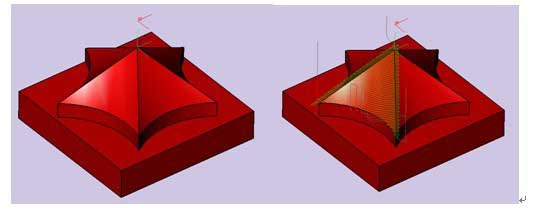

假設我們需要加工下面這個零件，做了一個工序加工出來一個面，如圖
我們只需要用轉換命令，就可以將我們已經加工好的這樣一個工序，一次生成到其他的曲面，如圖：
通過這樣的一種方式，我們可以很快的得到我們需要的其他的刀路，可以很快很方便的完成我們需要的工序。
