CAD提速教程之中望3D加工特征的重復使用
返回
曾有客戶提到：“在中望3D中，當加工使用的范圍太多時，想用回之前用過的范圍時，很難找（必須一個一個高亮來找）。能不能讓它直接用鼠標選上范圍(曲面、輪郭線等)。這樣方便一點。”這里客戶所提到的范圍便是我們所指的加工特征。在使用三維CAD軟件編程時，加工特征被重復使用是很正常的現象，重復使用加工特征是否方便，也可以側面反應出一個軟件是否具備高效編程的能力。在這里我要肯定的回答：“中望3D這款三維CAD軟件可以做到這點，而且還做的不錯。”

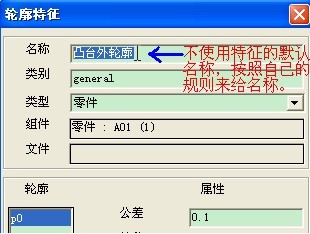

當特征較多時，我們可以給加工特征定義名稱，這樣便于我們重復選取使用。
除此之外，還有一種更為簡便的方法，讓你重復使用加工特征，并且方便快捷，提高你的編程效率：
1.添加新的加工特征。鼠標左擊工序中的特征，此時因?yàn)槭翘砑有碌奶卣?，?qǐng)點擊鼠標中鍵，這時會根據工序類型相對應的彈出特征類型讓我們選擇，然后根據需要選取新的加工特征，如下圖：

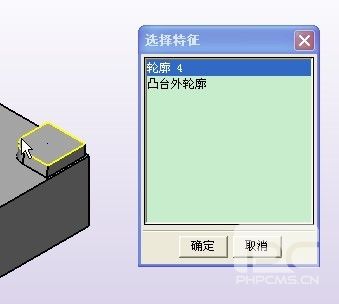

2.重復使用已經存在的加工特征。同樣鼠標左擊工序中的特征，此時不用按下鼠標中鍵，而是直接在實體上選取加工特征，如果之前有使用過該加工特征，則會自動彈出“選擇特征”的對話框，“選擇特征”對話框下會列出所有與此相關的特征項目。配合我們之前所提過給加工特征命名的方法，用起來很方便。如下圖：
試過之后是不是感覺很方便了呢？不會再為特征多，工序多而難以區分和選用加工特征了。在這里需要提醒大家，在選取舊的特征時要注意過濾器的使用哦。
